U70 U100 Sistema di campionamento per indagini geotecniche e campionamento del suolo

CAMPIONATORE U100

Sistema di campionamento U100 per l'indagine geotecnica del sito e il campionamento del suolo

Indagine Geotecnica del Sito e Campionamento del Suolo

Negli ultimi tempi sono diventate molto popolari le macchine di perforazione e campionatura compatte e leggere.

Diverse aziende producono eccellenti macchine compatte per il campionamento del suolo, tra cui:

U100 Sampler L'attrezzatura per questo metodo di penetrazione e campionamento nel terreno può essere rapidamente dispiegata su un rimorchio dietro un veicolo 4×4 o all'interno di un furgone.


Le macchine generalmente con cingoli in gomma possono muoversi rapidamente intorno a un sito causando danni superficiali minimi ottenendo campioni rappresentativi di buona qualità di strati sotto il sito di solito a una profondità di circa 10 metri, anche se in condizioni favorevoli questa profondità può essere notevolmente aumentata.


Geotechnical Exploration Services esegue questo lavoro utilizzando macchine dotate di un martello pneumatico che può essere rapidamente sostituito con una testa di perforazione rotante che consente la penetrazione nel substrato roccioso, compreso il carotaggio fino a 50 metri.


Una gamma di strumenti di taglio e campionamento è stata progettata per l'uso con questo tipo di indagine su terreni poco profondi.



Barili di carotaggio in cemento


In molti siti è necessario tagliare il cemento o l'asfalto e altri materiali artificiali per accedere al terreno che deve essere indagato.A tale scopo viene utilizzato un cilindro di taglio/carotaggio del calcestruzzo, costituito da un tubo con una scarpa impregnata di diamante, facilmente in grado di tagliare i materiali più duri, compreso il cemento armato.La parte superiore del tubo è dotata di un giunto girevole per l'iniezione di acqua per raffreddare la punta e rimuovere i residui di perforazione.



Provette di campionamento con finestra e senza finestra


I tubi di campionamento a finestra sono generalmente lunghi 1 metro - 2 metri.Hanno un pattino di taglio sul bordo d'attacco e fessure o finestre sul lato che danno accesso diretto al campione.Sono spinti nel terreno da un peso di caduta o da un martello idraulico.L'involucro viene avanzato durante il campionamento quando necessario per stabilizzare gli strati che crollano.


Altri tipi simili di tubi di campionamento non hanno finestre (senza finestra) ma hanno rivestimenti in plastica trasparente rimovibili che possono essere sigillati per mantenerne l'integrità e quindi tagliati per la loro lunghezza nel laboratorio dove vengono registrati, analizzati e i campioni vengono testati fornendo eccellenti informazioni rappresentative su il sito indagato.


Altre informazioni geotecniche possono essere raccolte durante questo tipo di indagine del terreno.



Test di penetrazione standard (SPT) secondo BS1377B
Un test per stimare il grado di compattezza del terreno in atto contando il numero di colpi necessari per guidare un cucchiaio di campionamento standard 1 ′ (0,3 metri) utilizzando un peso di 140 libbre (64 chilogrammi) che cade 30 pollici (0,8 metri).



Controllo dinamico (BS 1377 Parte 9)

Questo test viene eseguito per determinare la resistenza alla penetrazione del terreno e consiste nel far cadere un martello su un'incudine su una distanza di 300 mm e ad una velocità compresa tra 20 e 60 colpi al minuto.L'incudine è direttamente collegata tramite aste rigide alla sonda che è appoggiata sugli strati alla base di un foro.I colpi vengono contati e registrati per ogni 100 mm di penetrazione.

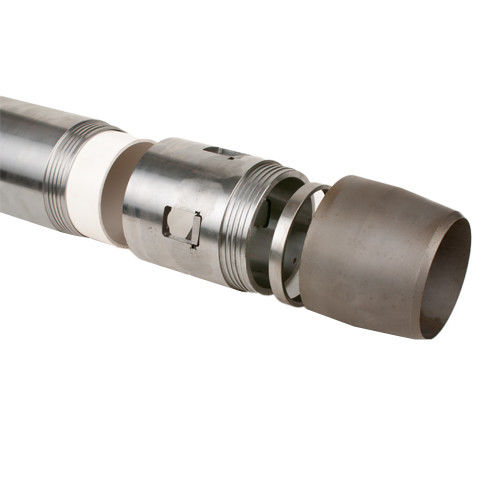

Campionamento U100
Questo è un metodo di campionamento in base al quale un tubo di campionamento viene conficcato nel terreno (solitamente materiale di tipo argilloso).I campioni vengono trattenuti nella provetta da dita alla base che fanno presa quando la provetta viene sollevata dalla base del foro.Esistono diversi sistemi di campionatori U100: U100 Standard System, U100 Plastic Liner System e U100 Thin Wall System.
