U100 il campionatore per suolo che prova, campionatore di U 70 ha usato per la perforazione ambientale dei campioni del suolo

U100 sistema di campionamento, campionatori U100

Campionatori U100 (U4) e U70 - utilizzati per ottenere i campioni indisturbati nella maggior parte dei suoli ed in alcune rocce deboli. Il campionatore U100 dà un campione nominale del diametro da 100 millimetri (4") e il U70 dà un campione nominale da 70 millimetri del diametro.

Sistemi di campionamento U100

Questa attrezzatura è progettata per ottenere i campioni indisturbati nella maggior parte dei suoli ed alcune rocce deboli quali gesso e marna. Il campionatore produce lungamente il centro nominale del suolo del diametro da 100 millimetri (4"), circa 450 millimetri (18").

Il tubo del campione con la scarpa tagliente allegata è guidato in terra per mezzo di un martello scorrevole.

Una testa di azionamento (o Bell che alloggia) si adatta fra il martello scorrevole e la metropolitana del campione e contiene «uno spazio dell'overdrive» e una valvola a sfera. La valvola a sfera permette che l'aria sia liberata mentre il tubo è guidato in terra.

Due tipi di sistemi di campionamento U100 sono d'uso comune:

Sistema standard
Consiste di un d'acciaio o la metropolitana di alluminio del campione, tagliando la scarpa e Corecatche facoltativo che tagliano le scarpe è cementata e può avere un vantaggio normale o seghettato. I cappucci protettivi della lega o della plastica sono a disposizione per misura i tubi del campione e una ceralacca speciale è usata per deposito a lungo termine dei campioni.

Sistema di plastica della fodera
Consiste di una metropolitana del corpo di acciaio, che acclude una fodera di plastica sostituibile. Normale o seghettato tagliando le scarpe attaccano sulla base della metropolitana del corpo e su un anello facoltativo di distanziatore e di Corecatcher (richiesto quando un Corecatcher è usato). I cappucci protettivi di plastica sono a disposizione per misura le fodere di plastica.

Sebbene usando le fodere di plastica riduca il costo globale di ottenere e della conservazione dei campioni, la scarpa tagliente è necessariamente più spessa ed il campione sensibilmente più ha disturbato così rispetto al sistema standard.

Per entrambi i sistemi connettori sono a disposizione per unire insieme due o più tubi del campione in serie.

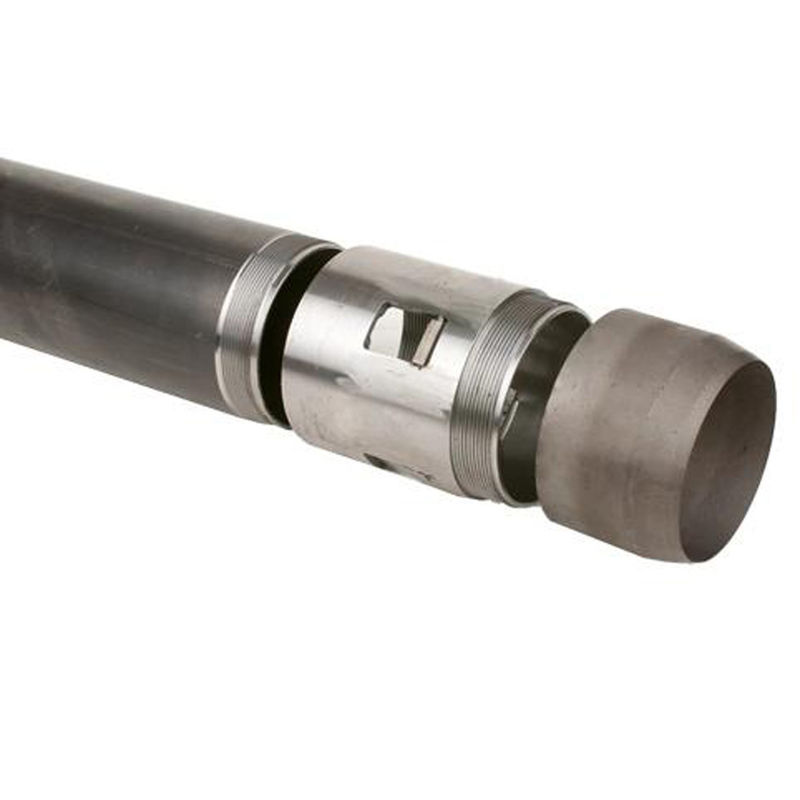

Foto dettagliate
