Catcher del nucleo del suolo U100
Per il campionamento U100 nella perforazione di strati di terreno per il sistema di campionamento U100.
Descrizione
L'attrezzatura del sistema di campionamento Roschen U100, U70 è progettata per ottenere campioni indisturbati nella maggior parte dei terreni e in alcune rocce deboli come gesso e marna.Il campionatore produce un nucleo di terreno di diametro nominale di 100 mm, lungo circa 450 mm.Il tubo campione con la scarpa da taglio attaccata viene conficcato nel terreno per mezzo di un martello scorrevole.Una testina di azionamento si inserisce tra lo Sliding Hammer e il Sample Tube e contiene uno spazio di overdrive e una valvola a sfera.La valvola a sfera consente il rilascio dell'aria mentre il tubo viene spinto nel terreno.
Dimensione Disponibile per altri carotieri o campionatori di terreno:
Core barrel B76, Core barrel B86, Core barrel B101, Core barrel B131, Core barrel B146
Carotiera BQ Carotiera NQ, carotiere HQ Carotiera PQ, carotiere NQ3, carotiere HQ3, carotiere PQ3
Barilotto TT-46 Barilotto TT56
Core barrel T2-56, Core barrel T2-66, Core barrel T2-76, Core barrel T2-86, Core barrel T2-101
T6-76 carotiere T6-86 carotiere T6-101 carotiere T6-116 carotiere T6-131 carotiere T6-131 carotiere
T6S-76, T6S-86, T6s-101, T6s-131, T6S-146 barilotto
Core barrel NMLC, core barrel HMLC
Carotiera in HWF, carotiere in PWF
Barilotto di carotiere NWG, barile di carotiere HWG
Carotiera LTK48
Barilotto di Mazier
412 barile F
Barilotto M101
Standard cinese: Wireline 56, wireline 59, wireline 75, wireline 91...
La perforazione Wireline è il metodo speciale per rimuovere il nucleo.Quando il perforatore desidera rimuovere la carota da una carotatrice convenzionale, l'intera canna deve essere rimossa dal foro.Questo richiede molto tempo, poiché ogni asta deve essere rimossa una alla volta.Con la perforazione wireline, è possibile rimuovere un barile di anima dal fondo del foro senza rimuovere la corda dell'asta.Quando il perforatore vuole rimuovere il nucleo, un overshot viene abbassato all'estremità di una linea metallica.L'overshot si attacca alla parte posteriore della camera d'aria della canna del nucleo e la linea metallica viene tirata indietro e la camera d'aria si disimpegna dalla canna.

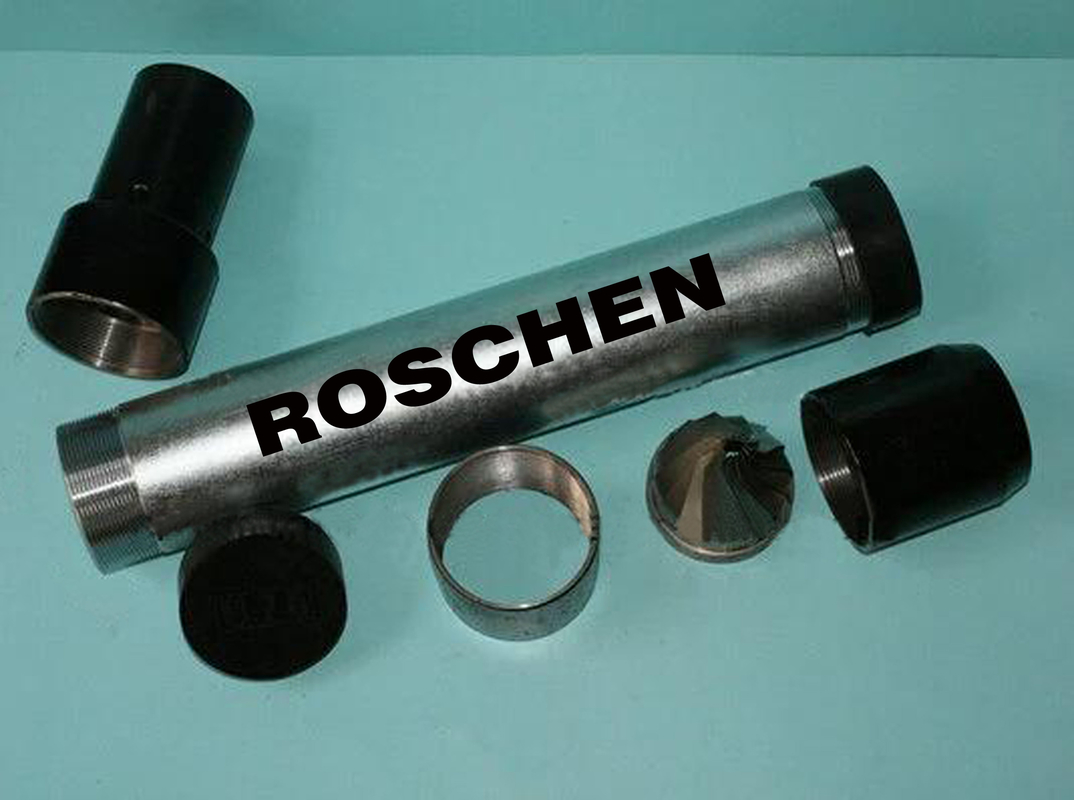

| Strutture del sistema campionatore U100 | ||
| Diametro esterno massimo (mm) | 118,6 | |
| ID minimo (mm) | 104.4 | |
| Rapporto area | 29% | |
| Elemento | Descrizione | |
| 1 | Campione tubo-alluminio | |
| 1 | Campione Tubo-Acciaio | |
| 2 | Acchiappanucleo | |
| 3 | Scarpa da taglio | |
| 4 | Tappi terminali in plastica per tubo campionatore | |
| 5 | Fodera interna in plastica | |
