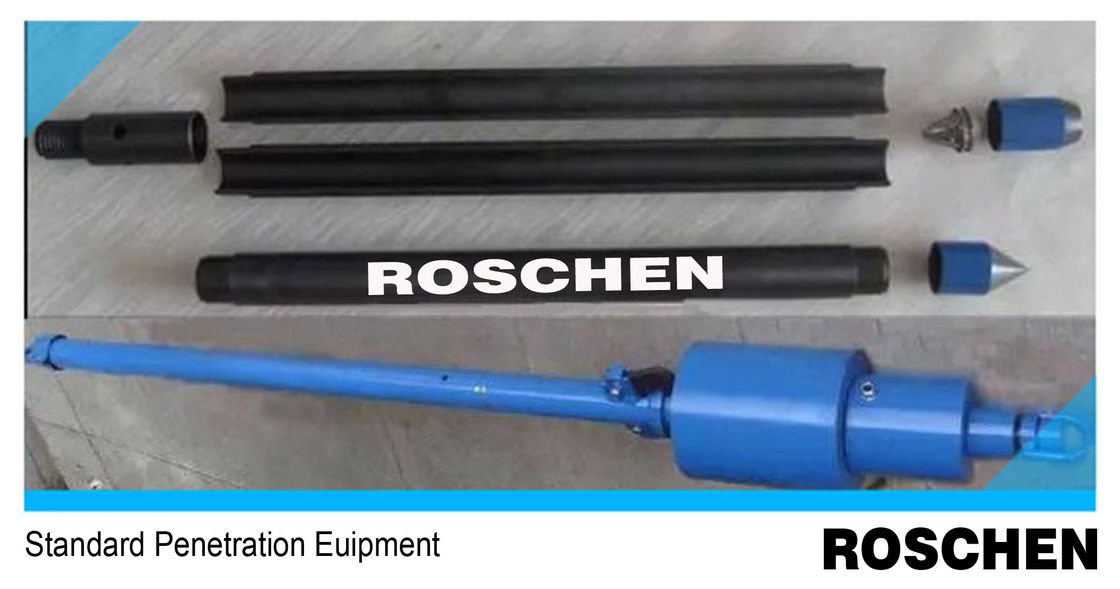

SPT ROYOND POON ASSEMBLY per il campionatore Raymond Spoon

SPT ROYOND POON ASSY

Campionamento a cucchiaio diviso


SPT ROYOND POON Assemblea

campionatore Raymond Spoon


L'assemblaggio standard di tubi a cucchiaio Raymond con dimensioni di 50,8 mm O.D. x 36 mm I.D. La lunghezza del solo tubo a cucchiaio è di 610 mm. La lunghezza totale è di 852 mm

Peso totale pari a 7 kg.


La scarpa da taglio realizzata con la norma EN8 è appositamente indurita e temperata per garantire la massima resistenza all'usura (+/- 52 HRC).

Il filo standard in alto è la scatola BWY, BW, BWJ.

SPT Martello


Il martello SPT è progettato per azionare il campionatore a tubo diviso o l'assemblaggio a cono richiesto per la prova di penetrazione standard (SPT) o la prova di penetrazione a cono (CPT).

Il martello è costituito da un peso scorrevole con una massa di 63,5 kg completo di un meccanismo di raccolta e di auto-trip che garantisce che il peso abbia una caduta libera di esattamente 750 mm.

L'albero interno funge da guida che consente al peso di cadere con una resistenza minima e assicura che il peso colpisca la incudina in modo quadrato.

La base dell'incudine è dotata di un collegamento a scatola B e è dotata di un accoppiamento a pin B BWY.

Il martello è fornito con un bullone di sicurezza che fissa la manica esterna scorrevole alla barra guida interna quando il martello non è in uso o durante il trasporto.

La lunghezza complessiva del martello è di 2320 mm non esteso (senza accoppiamento) e di 3070 mm esteso (senza accoppiamento).

1- Alza l' occhio
2. tubo esterno
3Sollevare le zampe con molle
4. Peso di guida
5. Verga guida
6Incudine.
7. Cerniera di sicurezza
