Sistemi di campionamento U100 utilizzati per la perforazione ambientale dei campioni del suolo

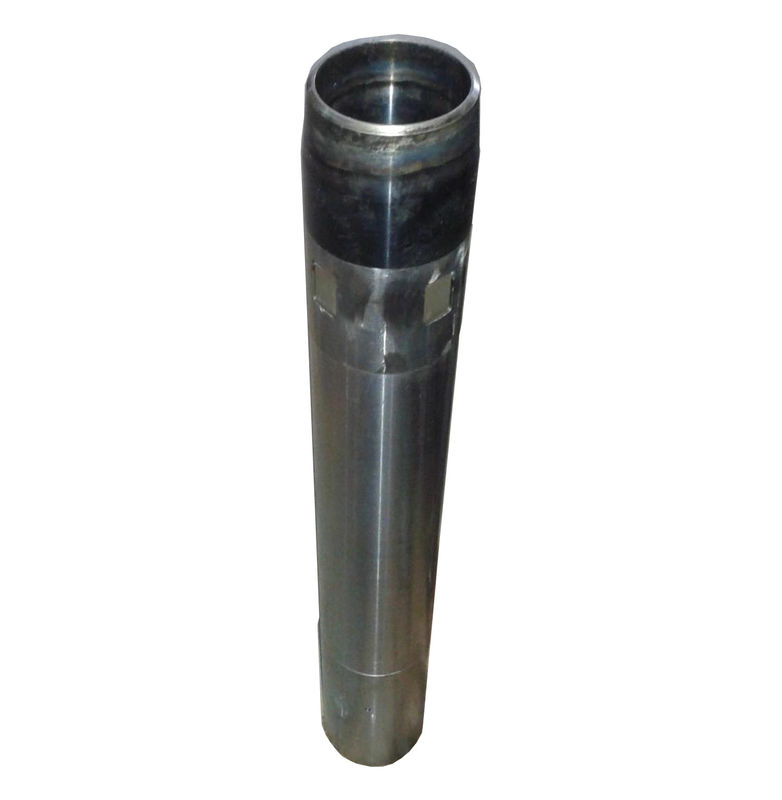

Campionatore U100 per le prove del suolo

I sistemi di campionamento U100, questa attrezzatura è progettato per ottenere i campioni indisturbati nella maggior parte dei suoli ed alcune rocce deboli quali gesso e marna. Il campionatore produce lungamente il centro nominale del suolo del diametro da 100 millimetri (4"), circa 450 millimetri (18"). Il tubo del campione con la scarpa tagliente allegata è guidato in terra per mezzo di un martello scorrevole.

Sistema del campionatore U100 per le prove del suolo

Campionatore U100 per le prove del suolo

Campionatore U100 per le prove del suolo

U100 sistema di campionamento, campionatori U100

Il campionatore di U 70 ha usato per la perforazione ambientale dei campioni del suolo

U100 il campionatore per suolo che prova, campionatore di U 70 ha usato per la perforazione ambientale dei campioni del suolo

Sistemi di campionamento U100 utilizzati per la perforazione ambientale dei campioni del suolo

U100 sistema di campionamento, campionatori U100

Campionatori U100 (U4) e U70 - utilizzati per ottenere i campioni indisturbati nella maggior parte dei suoli ed in alcune rocce deboli. Il campionatore U100 dà un campione nominale del diametro da 100 millimetri (4") e il U70 dà un campione nominale da 70 millimetri del diametro.

Sistemi di campionamento U100

Questa attrezzatura è progettata per ottenere i campioni indisturbati nella maggior parte dei suoli ed alcune rocce deboli quali gesso e marna. Il campionatore produce lungamente il centro nominale del suolo del diametro da 100 millimetri (4"), circa 450 millimetri (18").

Il tubo del campione con la scarpa tagliente allegata è guidato in terra per mezzo di un martello scorrevole.

Una testa di azionamento (o Bell che alloggia) si adatta fra il martello scorrevole e la metropolitana del campione e contiene «uno spazio dell'overdrive» e una valvola a sfera. La valvola a sfera permette che l'aria sia liberata mentre il tubo è guidato in terra.

Due tipi di sistemi di campionamento U100 sono d'uso comune:

Sistema standard
Consiste di un d'acciaio o la metropolitana di alluminio del campione, tagliando la scarpa e Corecatche facoltativo che tagliano le scarpe è cementata e può avere un vantaggio normale o seghettato. I cappucci protettivi della lega o della plastica sono a disposizione per misura i tubi del campione e una ceralacca speciale è usata per deposito a lungo termine dei campioni.

Sistema di plastica della fodera
Consiste di una metropolitana del corpo di acciaio, che acclude una fodera di plastica sostituibile. Normale o seghettato tagliando le scarpe attaccano sulla base della metropolitana del corpo e su un anello facoltativo di distanziatore e di Corecatcher (richiesto quando un Corecatcher è usato). I cappucci protettivi di plastica sono a disposizione per misura le fodere di plastica.

Sebbene usando le fodere di plastica riduca il costo globale di ottenere e della conservazione dei campioni, la scarpa tagliente è necessariamente più spessa ed il campione sensibilmente più ha disturbato così rispetto al sistema standard.

Per entrambi i sistemi connettori sono a disposizione per unire insieme due o più tubi del campione in serie.

Foto dettagliate
