Campionatori U100
La classe di qualità del campione necessaria per conformarsi ai requisiti di test del cliente dovrebbe dettare la categoria del campione utilizzato” (BS5930:2015 Ch20.1).Il rapporto lunghezza/diametro deve essere inferiore a 1:20 per essere conforme.
La serie U100 comprende diversi componenti che, a seconda della loro selezione, forniscono campioni di classe 1, 2 e 3 in conformità con BS EN ISO 22475-1 e Eurocodice 7.
In terreni fini il campionamento indisturbato è spesso praticabile utilizzando i seguenti strumenti per consentire il prelievo di campioni per testare resistenza e rigidità.
I tre tipi di sistemi di campionamento sono i seguenti:
1. Sistema standard U100 (OS-TK/W)
2. Sistema di rivestimento in plastica U100 (OS-TK/W)
3. Sistema U100T (OS-T/W)
Specifiche:
Tipo | DE massimo * | min.DI* (mm) | Rapporto area |
Sistema standard | 118,6 | 104.4 | 29% |
Sistema di rivestimento in plastica | 123,8 | 101.6 | 48% |
Visualizzazione da 1 a 2 di 2 record
* Dimensioni misurate sul pattino da taglio
Si prega di vedere il diagramma.

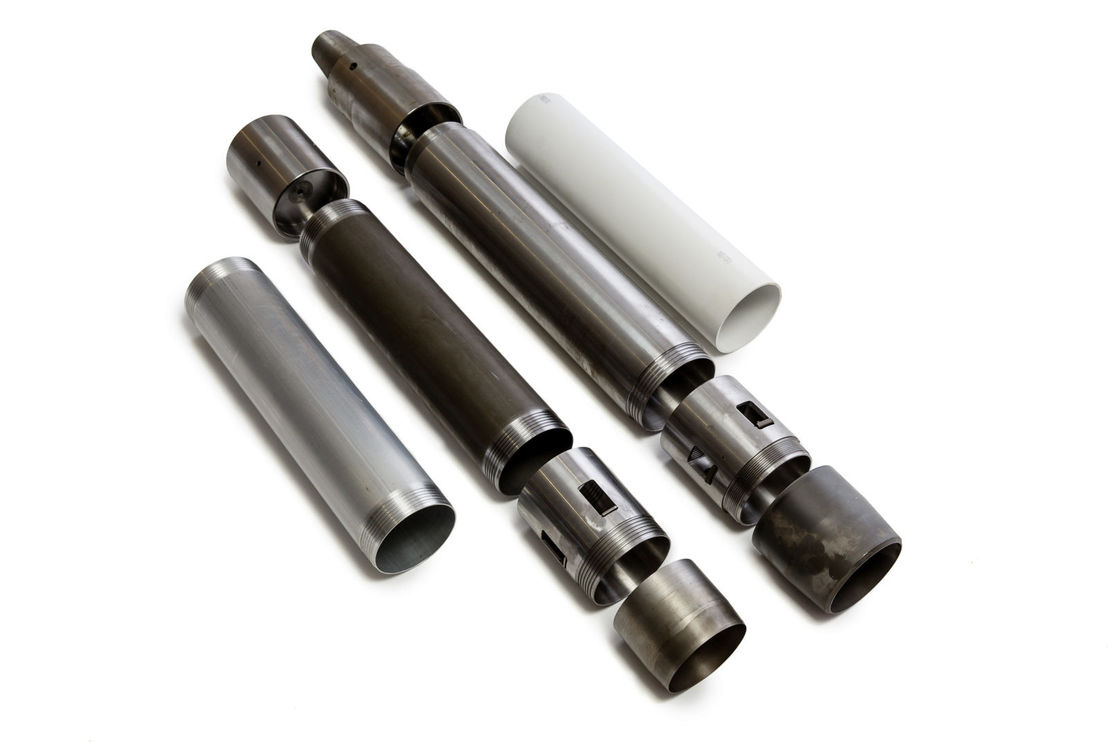

Sistema standard:
1. Provetta per campioni (acciaio cadmiato o alluminio).
2. Corecatcher (opzionale)
3. Pattino di taglio (bordo liscio o seghettato)
Sistema di rivestimento in plastica
4. Tubo del corpo in acciaio (che racchiude il rivestimento in plastica).
5. Corecatcher (opzionale)
6. Anello distanziatore
7. Pattino di taglio (bordo liscio o seghettato)
