Utensili a inserti dello stinco DTH di QL30 QL40 QL50 QL60 QL80 per la perforazione di DTH
Lo strumento di perforazione di DTH è ampiamente usato in ingegneria idraulica e dell'idropotenza di cantieri sotterranei, delle cave, la trivellazione dell'acqua, l'esplorazione minerale, ancorante la perforazione del foro, ingegneria geotermica, lo scavo del sottopassaggio, un'altra ingegneria civile. presenta il vantaggio di alta planarità, parete del foro, su rigide lisci dell'asta di trivellazione e martello, indipendente dall'alta spinta assiale, nessun limite di profondità della perforazione, basso costo dei dispositivi e facilità per mantenere. Al luogo di perforazione di dia.105mm-dia.500mm, un'abbondanza degli strumenti di perforazione di DTH è usata.
Caratteristiche:
1. L'utensile a inserti è ben noto per la sua alta resistenza all'usura su semiduro alle formazioni rocciose abrasive dure (fra resistenza alla compressione del Mpa 200 - di 260 Mpa). Caratterizzando le inserzioni sferiche del carburo di tungsteno che è conosciuto per avere forte configurazione contro la frattura del carburo.
2. Raccomandato per l'eliminazione della deviazione del foro.
3. Spostamento e traforo ampiamente usati.
4. La progettazione del fronte del pezzo è ideale per semiduro a roccia abrasiva dura.
| QL30, QL40, QL50, QL60, specifiche del pezzo di QL80 DTH | ||||||
| Pezzi dello stinco di QL | Diametro del pezzo (millimetri) | Diametro del pezzo (pollice) | Macchinetta a mandata d'aria | Bottoni del calibro | Bottoni anteriori | Numero del pezzo |
| QL30 | 85 | 3 11/32" | 2 | 6×φ13 | 4×φ12 | QL30-85 |
| 90 | 3 1/2» | 2 | 6×φ14 | 4×φ12 | QL30-90 | |
| 95 | 3 3/4" | 2 | 6×φ14 | 4×φ13 | QL30-95 | |
| 100 | 3 7/8" | 2 | 8×φ12 | 6×φ12 | QL30-100 | |
| 105 | 4 1/8" | 2 | 8×φ13 | 6×φ12 | QL30-105 | |
| QL40 | 105 | 4 1/8" | 2 | 6×φ14 | 5×φ13 | QL40-105 |
| 110 | 4 1/4" | 2 | 7×φ13 | 6×φ13 | QL40-110 | |
| 115 | 4 1/2» | 2 | 7×φ14 | 6×φ13 | QL40-115 | |
| 120 | 4 3/4" | 2 | 8×φ14 | 6×φ14 | QL40-120 | |
| 127 | 5 | 2 | 8×φ14 | 7×φ14 | QL40-127 | |
| QL50 | 133 | 5 1/4" | 2 | 7×φ16 | 6×φ14 | QL50-130 |
| 140 | 5 1/2» | 2 | 7×φ18 | 7×φ14 | QL50-140 | |
| 146 | 5 3/4" | 2 | 8×φ18 | 7×φ14 | QL50-146 | |
| 152 | 6" | 2 | 8×φ18 | 8×φ14 | QL50-152 | |
| 165 | 6 1/2» | 2 | 8×φ18 | 8×φ16 | QL50-165 | |
| QL60 | 152 | 6" | 2 | 8×φ16 | 8×φ16 | QL60-152 |
| 165 | 6 1/2» | 2 | 8×φ18 | 8×φ16 | QL60-165 | |
| 178 | 7" | 2 | 8×φ18 | 8×φ18 | QL60-178 | |
| 190 | 7 1/2» | 3 | 9×φ18 | 9×φ16 | QL60-190 | |
| 203 | 8" | 3 | 9×φ18 | 9×φ18 | QL60-203 | |
| QL80 | 195 | 7 11/16 | 3 | 9×φ18 | 9×φ16 | QL80-195 |
| 203 | 8" | 3 | 9×φ18 | 9×φ18 | QL80-203 | |
| 216 | 8 1/2» | 2 | 10×φ18 | 12×φ16 | QL80-216 | |
| 254 | 10" | 3 | 11×φ18 | 17×φ16 | QL80-254 | |
| 305 | 12" | 4 | 12×φ18 | 29×φ16 | QL80-305 | |
| Specifiche dei pezzi di ROSCHEN DTH | ||||
| Dimensione del martello | Diametro dei pezzi | Stinco | CODICE DI ROSCHEN | |
| Metrico | Pollice | |||
| 1" | 64mm-70mm | 2 1/2» - 2 3/4" | BR1 | ROS 11 |
| 2" | 70mm-95mm | 2 3/4" - 3 3/4" | MACH20/BR2 | ROS 22 |
| 3" | 90mm-102mm | 3 1/2» - 4" | COP32/COP34/MACH303 | ROS 32 |
| M30/DHD3.5/BR3 | ROS 34 | |||
| 4" | 105mm-152mm | 4 1/8" - 6" | COP44/DHD340/MACH44 | ROS 42 |
| SD4/M40/QL40 | ROS 44 | |||
| 5" | 133mm-165mm | 5 1/4" - 6 1/2» | COP54/DHD350R/MACH50 | ROS 52 |
| SD5/M50/QL50/BR5 | ROS 54 | |||
| 6" | 152mm-254mm | 4 1/8" - 10" | COP64/DHD360/SD6 | ROS 62 |
| M60/QL60/Bulroc BR6 | ROS 64 | |||
| 8" | 203mm-330mm | 8" - 13" | COP84/DHD380/SD8 | ROS 82 |
| QL80/M80/M85 | ROS 84 | |||
| 10" | 254mm-380mm | 10" - 15" | SD10 | ROS 100 |
| NUMA100 | ||||
| 12" | 305mm-508mm | 12" - 20" | DHD1120/SD12 | ROS 120 |
| NUMA120/NUMA125 | ||||
| Note: Tutta la dimensione speciale dei pezzi di DTH sarà disponibile dalle richieste. | ||||
| Metzke, filo di Remet è disponibile! | ||||

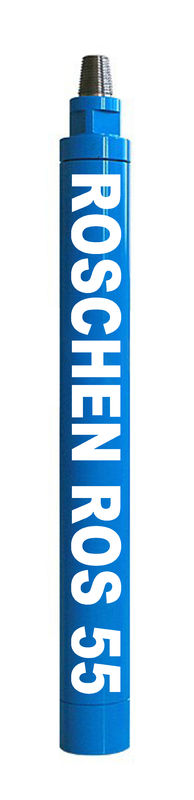

| ROSCHEN DTH martella le specifiche | |||||||
| Dimensione del martello | Stinco del pezzo | Codice di ROSCHEN | Filo del collegamento | Pezzo adatto | Pressione di esercizio | Consumo dell'aria | |
| 2" | BR2 | ROS 11 ROS 22 | Scatola RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3" | DHD3.5 | ROS 32 | Api 2 3/8" registro | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||
| 4" | DHD340 | ROS 34 | Api 2 3/8" registro | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5" | DHD350 | ROS 52 ROS 54 | Api 2 3/8" registro di Reg/API 3 1/2» | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6" | DHD360 | ROS 62 ROS 64 | Registro di api 3 1/2» | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8" | DHD380 | ROS 82 ROS 84 | Registro di api 4 1/2» | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34m3/min | |||||
| M80/M85 | |||||||
| 10" | SD10 | ROS 100 | Api 6 5/8" registro | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
| Numa100 | 1.8Mpa | 40m3/min | |||||
| ROS 100 | 2.4Mpa | 55m3/min | |||||
| 12" | DHD1120 | ROS 120 | Api 6 5/8" registro | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56m3/min | |||||
| Numa120 | 2.4Mpa | 78m3/min | |||||
| Note: Tutta la dimensione speciale dei pezzi di DTH sarà disponibile dalle richieste. | |||||||
| Metzke, filo di Remet è disponibile! | |||||||
