Cushion Subs utilizzato per l'azionamento rotante superiore e la corda di perforazione che protegge la filettatura del tubo di perforazione

Cushion Subs utilizzato per l'azionamento rotante superiore e la filettatura del tubo di perforazione per la protezione della batteria di perforazione

Cuscino Subs

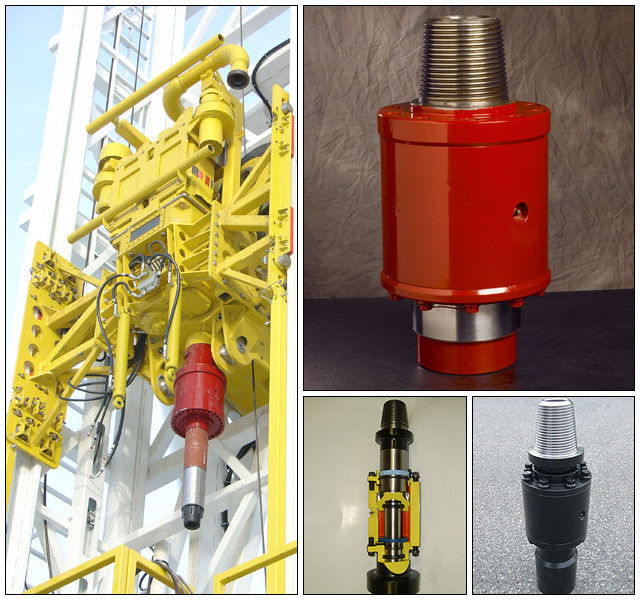

I sottomarini a cuscino, noti anche come sottomarini galleggianti o sottomarini a cuscino flottante, vengono utilizzati come connettore tra l'azionamento superiore rotante e la batteria di perforazione.I cuscinetti del cuscino svolgono tre funzioni principali: fornire un mezzo per creare e rompere le connessioni filettate senza danneggiare le filettature, diminuire il carico sulle filettature dei componenti del carro di perforazione e assorbire gli urti e ridurre le vibrazioni e l'usura della batteria di perforazione e dei componenti del carro di perforazione .


I cuscinetti del cuscino funzionano utilizzando un mandrino scorrevole, che consente alle filettature dei componenti della batteria di perforazione accoppiata di fluttuare insieme o separate durante la rotazione senza alcun movimento assiale della trasmissione rotativa.I cuscinetti in uretano superiore e inferiore riducono l'impatto sui cuscinetti della trasmissione rotante e sul gruppo della scatola degli ingranaggi, prolungando così la durata dei cuscinetti e degli ingranaggi della trasmissione superiore rotante.


Altri vantaggi dei sottomarini con cuscino includono una maggiore durata degli utensili, tempi di fermo macchina ridotti e requisiti minimi di manutenzione.Sono disponibili kit di guarnizioni di ricambio e i cuscinetti del cuscino possono essere restituiti per la ricostruzione o l'aggiornamento.


Roschen offre tre sottomodelli di cuscini generici: per impieghi standard, per fori profondi e per impieghi gravosi.Offriamo anche i cuscini Roschen.Contattateci oggi per ulteriori informazioni sui sottocuscinetti.

Dovere standard
6" DE
Lunghezza personalizzabile e specifiche di connessione filettata
Corsa da 2 pollici
70.000 libbre.Capacità di sollevamento/abbassamento

Buco profondo
7" DE
Lunghezza personalizzabile e specifiche di connessione filettata
Corsa da 3 pollici
100.000 libbre.Capacità di sollevamento/abbassamento

Robusto
8" DE
Lunghezza personalizzabile e specifiche di connessione filettata
Corsa da 3 pollici
100.000 libbre.Capacità di sollevamento/abbassamento

Modello Roschen PD6-2
9 1⁄4" DE
10 pollici di lunghezza da spalla a spalla
Specifiche di connessione del filo personalizzabili
Corsa da 3⁄4” – 1 3⁄4”.
125.000 libbre.Capacità di sollevamento/abbassamento
Peso 165 libbre.

Modello Roschen 306130
10" DE
14 1⁄2" Lunghezza da spalla a spalla
Specifiche di connessione del filo personalizzabili
Corsa da 2 1⁄2”.
200.000 libbre.Capacità di sollevamento/abbassamento
Peso 195 libbre.

Modello Roschen 359150
15" DE
17 pollici di lunghezza da spalla a spalla
Specifiche di connessione del filo personalizzabili
Corsa da 3 pollici
300.000 libbre.Capacità di sollevamento/abbassamento
Peso 850 libbre.

Modello Roschen 306430
18" DE
16 3⁄8" Lunghezza da spalla a spalla
Specifiche di connessione del filo personalizzabili
Corsa da 2 1⁄2”.
200.000 libbre.Capacità di sollevamento/abbassamento
Peso 1050 libbre.
