Inclinometro Singleshot e MultiShot a Basso Costo
Inclinometro Singleshot e MultiShot a basso costo per l'orientamento del nucleo del foro di perforazione
RS-SMLT-01 (0~180°±0.2°)
1. Inclinazione: ±0.2°;
2. Azimut: ±1.0°;
3. Orientamento utensile: ±0.5°.

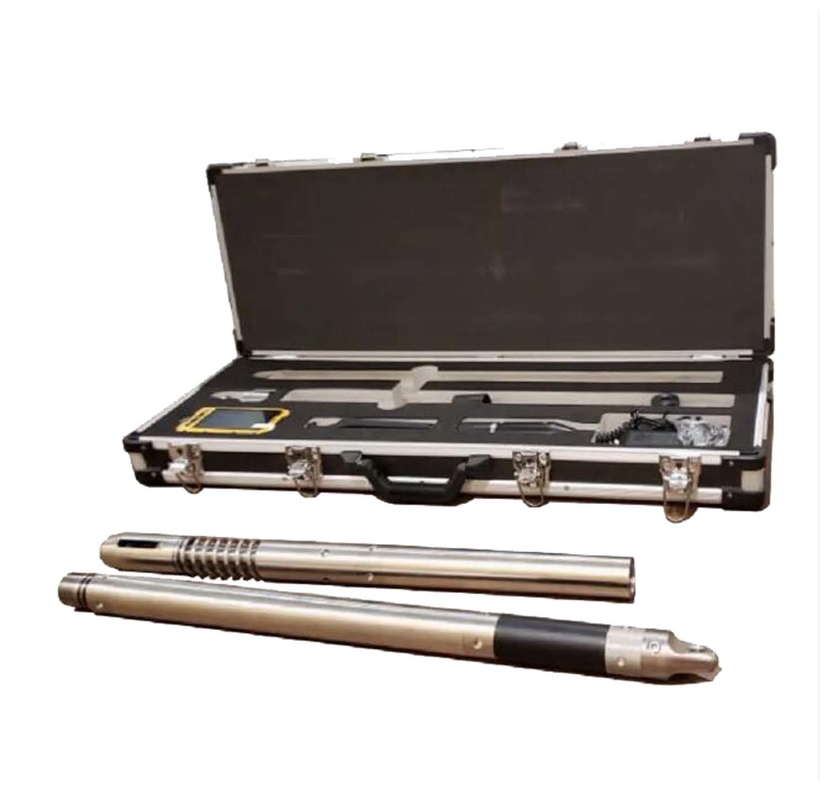

Inclinometro Singleshot e MultiShot a basso costo RS-SMLT-01
Introduzione
L'inclinometro RS-SMLT-01 a basso costo Singleshot e MultiShot viene utilizzato per misurare l'angolo di inclinazione, l'angolo di azimut, l'orientamento della faccia operativa magnetica e l'orientamento della faccia operativa del lato alto alla fine del foro di perforazione o in una posizione specifica durante la perforazione.
È ampiamente applicato per il rilevamento della perforazione di pozzi nei settori del petrolio, delle miniere di carbone e degli impianti di irrigazione.
Caratteristiche
1. Per vari scopi operativi:
Soddisfa vari scopi di rilevamento sia per la misurazione in sospensione che per la misurazione a galleggiamento automatico una volta equipaggiato con diversi protettori esterni
2. Alta precisione e affidabilità:
Come parte fondamentale dell'inclinometro, il sensore di accelerazione con un accelerometro antiurto ha caratteristiche di alta linearità, poca deriva termica e buona ricorrenza, ecc.
3. Protezione dallo spegnimento:
Un'interruzione di corrente causata da scosse o pressioni non comporterebbe interruzioni operative o perdita di dati.
4. Prestazioni dinamiche:
Eccellente raccolta ed elaborazione dei dati sia in prestazioni dinamiche che statiche.
5. Resistenza agli urti e agli impatti:
Buffer esterno multi-vibrazione-resistente, sia radiale che assiale.
6. Adatto per ambienti a bassa temperatura:
Prestazioni normali a -40℃
7. Misurazione in pozzi profondi:
Dotato di protezione termoisolante, funzionamento normale a 250℃, sotto 125 MPa
Specifiche
Diametro: Ф32 e Ф27
Inclinazione: 0~180°±0.2°
Azimut: 0~360° ±1.0° (Inclinazione pozzo ≥6°)
Faccia operativa lato alto: 0～360°±0.5° (Inclinazione pozzo ≥6°)
Faccia operativa magnetica: 0～360°±1.0° (Inclinazione pozzo ≤8°)
Intervallo di ritardo: 1~99min, minimo 1min
Intervallo di intervallo: 1~99sec, minimo 1sec (solo per multi-shot)
Max. campionamento: 3600 punti (solo per multi-shot)
Tempo di lavoro continuo: min 20 ore (solo per multi-shot)
Resistenza agli urti: ≤4.5 g, 10~100Hz
Resistenza agli impatti: ≤2000 g, 0.5ms
Tensione: DC6V~DC8V
Corrente: sotto DC5V, condizione di stand-by ≤30 mA, raccolta dati ≤150 mA
Temperatura: -40℃~125℃ (max. 250℃ con protezione termoisolante)
Batteria ricaricabile
Per singolo colpo
Uscita di tensione: DC 7.2V.
Uscita elettrica: ≥500mAh
Temperatura di lavoro: -40~125℃
Tempi di carica o scarica: ≥800 volte
Tempo di ricarica: 2~4H
Tempo di scarica: ≥30min
Per più colpi
Uscita di tensione: DC6V
Uscita elettrica: ≥2000mAh
Temperatura di lavoro: -40~125℃
Tempi di carica o scarica: ≥800 volte
Tempo di ricarica: 16~17H
Tempo di scarica: ≥12h
