Ns-DMA/B Inclinometro elettronico per la perforazione di fori Precisione ±0,1°

Inclinometro elettronico Ns-DMA/B per la misurazione dell'angolo di inclinazione, dell'orientamento della perforazione del foro

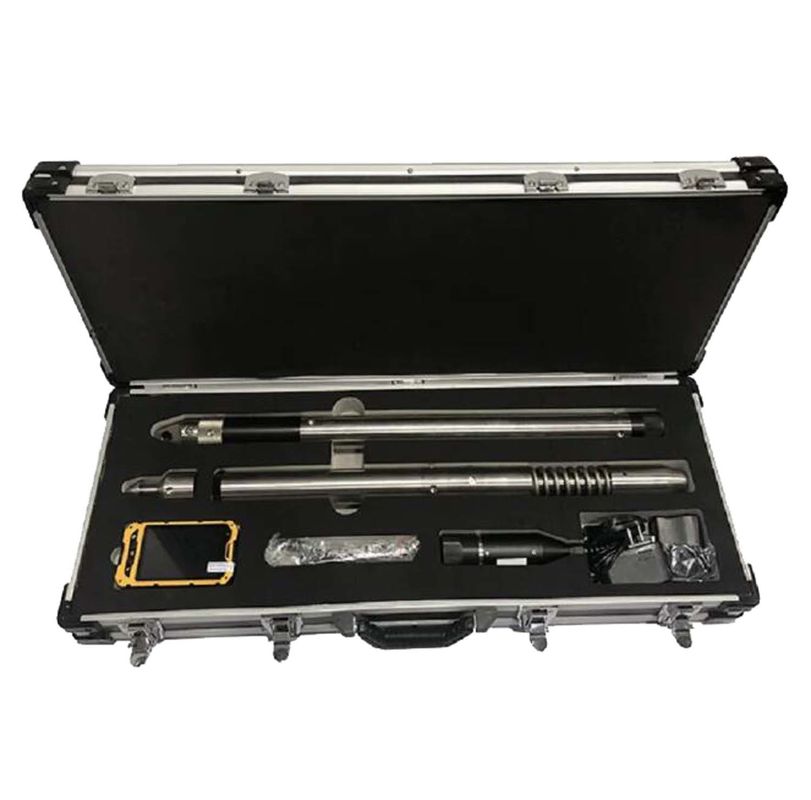

Inclinometro elettronico Ns-DMA/B

Descrizione del prodotto
Inclinometro elettronico NS-DMA/B

1.1 Funzioni e applicazione

Misurazione dell'angolo di inclinazione, dell'orientamento della faccia operativa magnetica e dell'orientamento della faccia operativa del lato alto alla fine del foro di perforazione o in una posizione specifica durante la perforazione.

Ampiamente applicato per il rilevamento della perforazione di fori di pozzo nei settori del petrolio, delle miniere di carbone, degli impianti di irrigazione.

1.2 Caratteristiche


Ø Per vari scopi operativi:
Soddisfa vari scopi di rilevamento sia per la misurazione a sospensione che per la misurazione a galleggiamento automatico una volta equipaggiato con diversi protettori esterni.
Ø Alta precisione e affidabilità:
Come parte fondamentale dell'inclinometro, il sensore di accelerazione con un accelerometro antiurto ha caratteristiche di alta linearità, poca deriva termica e buona ricorrenza, ecc.
Ø Protezione dallo spegnimento:
L'interruzione di corrente causata da scosse o pressioni non si tradurrebbe in interruzioni operative o perdita di dati.
Ø Prestazioni dinamiche:
Eccellente raccolta ed elaborazione dei dati sia in prestazioni dinamiche che statiche.
Ø Resistenza agli urti e agli impatti:
Buffer esterno multi-vibrazione-resistente, sia radiale che assiale.
Ø Adatto per ambienti a bassa temperatura: prestazioni normali a -40ºC
Ø Misurazione in pozzi profondi:
Dotato di protezione termoisolante, funzionamento normale a 250ºC, sotto 125MPa


1.3 Specifiche:

Ф32 e Ф27




1.4 Condizioni di lavoro:

Temperatura: -40ºC~125ºC (max. 250ºC con protezione termoisolante);

Resistenza agli urti: ≤4,5 g, 10~100 Hz

Resistenza agli urti: ≤2000 g, 0,5 ms


2. Parametri tecnici

Altri parametri

Tensione: DC6V~DC8V
Elettricità: sotto DC5V, condizione di standby≤30mA, raccolta dati≤150mA
Temperatura: -40~125ºC
Resistenza agli urti: 2000 g, 0,5 ms.
Resistenza agli urti: 10 g, 20~100 Hz.
Prestazioni dinamiche: quando l'accelerazione di vibrazione è 3 g, la frequenza è 20 Hz, possibile errore di inclinazione: ≤0,2° rispetto alla misurazione statica.
Intervallo di ritardo: 1~99 min, minimo 1 min;
Intervallo di intervallo: 1~99 sec, minimo 1 sec (solo per multi-shot)
Max. campionamento: 3600 punti (solo per multi-shot)
Tempo di lavoro continuo: min 20 ore (solo per multi-shot)

3. Batteria ricaricabile

Per singolo colpo

Uscita di tensione: DC7.2V.
Uscita di elettricità: ≥500mAh
Temperatura di esercizio: -40~125ºC
Tempi di carica o scarica: ≥800 volte
Tempo di ricarica: 2~4H
Tempo di scarica: ≥30min

Per più colpi

Uscita di tensione: DC6V
Uscita di elettricità: ≥2000mAh
Temperatura di esercizio: -40~125ºC
Tempi di carica o scarica: ≥800 volte
Tempo di ricarica: 16~17H
Tempo di scarica: ≥12h
