Giù l'ingegneria del martello/tunnel del trapano del foro giù gli strumenti del foro

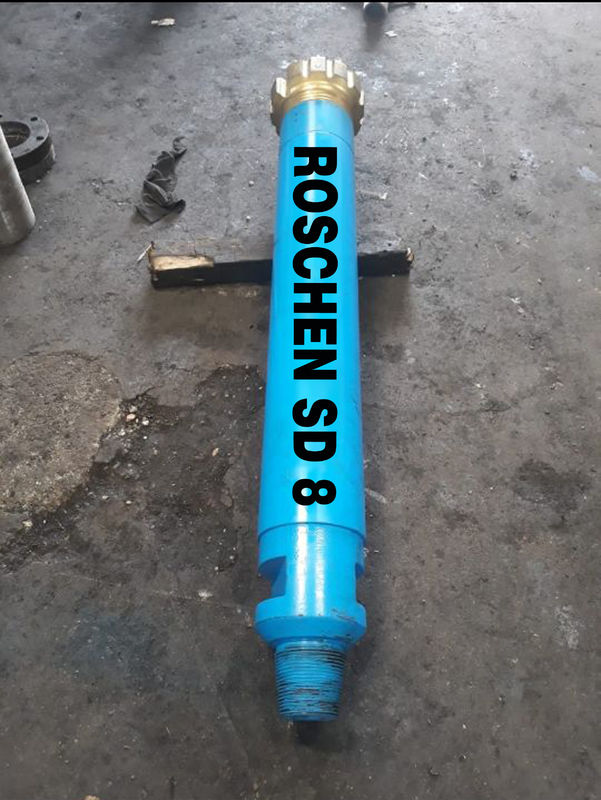

Giù la perforazione di roccia del martello del martello SD8 del foro/ingegneria del tunnel giù gli strumenti del foro
Giù l'introduzione del martello del trapano del foro
I martelli di circolazione RC ed i pezzi di martello pneumatico di perforazione inversi forniscono la prestazione eccezionale con l'affidabilità e la semplicità eccezionali. I nostri martelli inversi di circolazione sono adatti a tutto il processo di controllo del grado e dell'esplorazione ottenere un campione accurato senza contaminazione. La perforazione di RC martella può nella maggior parte delle istanze effettua la raccolta continua del campione in una frazione del tempo necessario con il detorsolamento del cavo o convenzionale.
Giù le dimensioni di specificazione del martello del trapano del foro
ROSCHEN DTH martella le caratteristiche tecniche | |||||||
Dimensione del martello | Ha morso lo stinco | Codice di ROSCHEN | Filo del collegamento | Pezzo adatto | Pressione di esercizio | Consumo dell'aria | |
2" | BR2 | ROS 11 ROS 22 | Scatola RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | Api 2 3/8" registro | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | Api 2 3/8" registro | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 | Api 2 3/8" registro registro di api 3 1/2» | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 | Registro di api 3 1/2» | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 | Registro di api 4 1/2» | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | Api 6 5/8" registro | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | Api 6 5/8" registro | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa 120 | 2.4Mpa | 78m3/min | |||||
15" | Numa 150 | ROS 150 | Api 6 5/8" registro | ¢530mm-¢660mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
DHD1150 | 1.8Mpa | 56m3/min | |||||
QL150 | 2.5Mpa | 78m3/min | |||||
18" | Numa 180 | ROS 180 | Api 6 5/8" registro | ¢600mm-¢860mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
DHD1180 | 1.8Mpa | 56m3/min | |||||
QL180 | 2.5Mpa | 78m3/min | |||||
24" | Numa 240 | ROS 240 | Api 6 5/8" registro | ¢775mm-1000mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
QL 240 | 1.8Mpa | 56m3/min | |||||
Deviazione standard 24 | 2.5Mpa | 78m3/min | |||||
Note: | |||||||
Tutta la scanalatura è disponibile | |||||||
L'api, Metzke, Remet, filo di Fabe è disponibile! | |||||||
Qualunque tipo speciale stinco di martello di DTH sarà disponibile dalle richieste. |
Specificazione del martello di pressione più bassa DTH | |||||||
Modello | Diametro del luogo di perforazione (millimetri) | Intelaiatura OD (millimetri) | Lunghezza (millimetri) | Peso (chilogrammi) | Pressione del lavoro (MPa) | Consumo dell'aria (m3/min) | Frequenza di impatto (T/min) |
martello di 65A DTH | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2,5 | ≥810 |
martello di 70A DTH | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
martello di 80A DTH | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5,5 | ≥810 |
Un martello di 90 DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
martello di 90A DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
Un martello di 900 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
Un martello di 930 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
martello di 110A DTH | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
Martello di DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
Martello di DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
Martello di DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
Giù i dettagli del martello del trapano del foro
Precauzioni di operazione del martello del trapano del martello di CIR110A:
1. Negli stati normali della perforazione di roccia, il martello è assistito e pulito e riunito ogni 200 ore dell'operazione. I luoghi di perforazione o la scorificazione del fango è eseguito ogni 100 ore.
2. La lubrificazione del martello è raggiunta tramite il dispositivo di lubrificazione sul motore principale. Di conseguenza, è necessario da assicurarsi che il dispositivo di lubrificazione sia riempito di olio prima dell'inizio di ogni spostamento e c'è ancora un'eccedenza prima che lo spostamento seguente cominci. L'olio lubrificante è no. meccanico 20 dell'olio in estate ed olio meccanico di no. 5-10 nell'inverno. Prima che il martello sia installato sull'asta di perforazione, la valvola di scarico è azionata per rimuovere i detriti nell'asta di perforazione e per controllare se c'è olio nell'asta di perforazione. Controlli il dispositivo di impatto dopo il collegamento.
3. Il martello di DTH e l'asta di trivellazione non devono essere invertiti nel foro per impedire gli incidenti. Nel corso della perforazione giù il foro, se volete smettere di perforare, non dovreste fermare immediatamente la dotazione d'aria al martello. Dovreste sollevare il trapano e soffiarlo e fermate l'approvvigionamento di gas quando c'è non più roccia e polvere della roccia nel foro. , Quindi smetta di girare.
