Impianto di perforazione di trapano sotterraneo di Copco dell'atlante geotecnico del materiale di trivellazione usato per la perforazione sotterranea

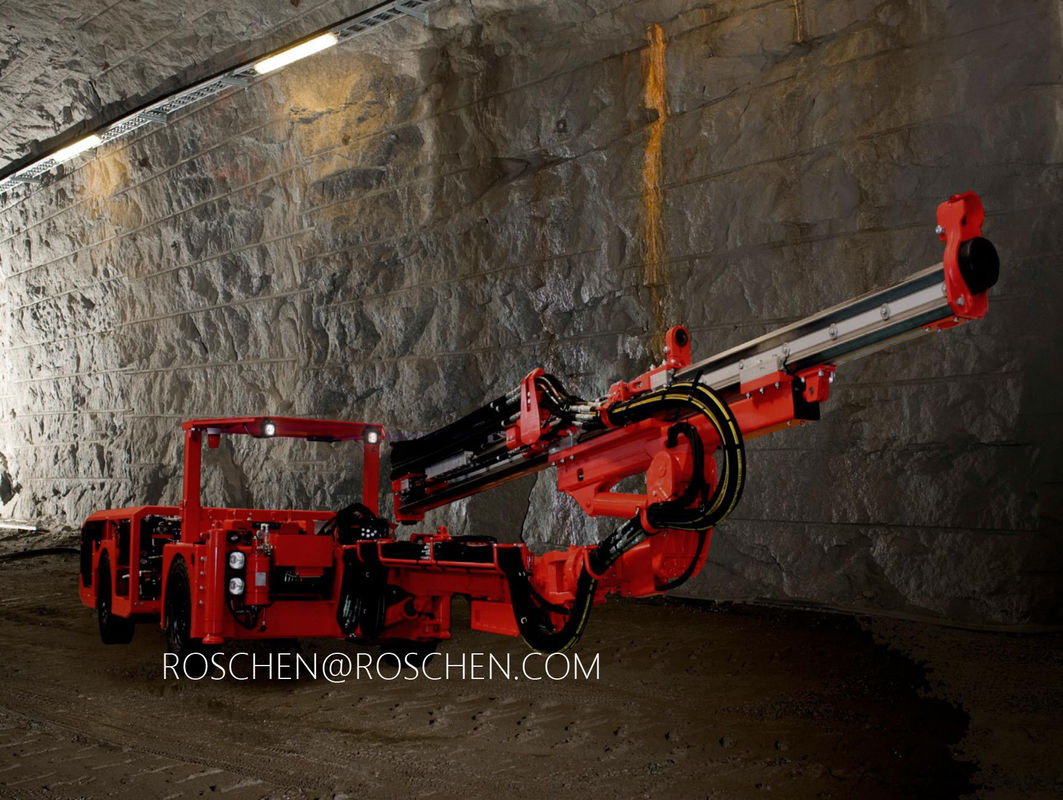

L'impianto di perforazione di trapano di Roschen è perforatrice idraulica della singola asta di basso profilo un'elettro destinata per lavorare negli scavi con l'altezza libera in basso quanto 1,7 M.
L'asta universale robusta ha una copertura a forma di grande optimum, una rotazione 360° e un parallelismo automatico completo per la perforazione veloce e facile del fronte. L'asta può anche essere usata per crosscutting, la disposizione del tubo flessibile specificamente è destinata a massimizzare la protezione nelle intestazioni basse. La disposizione eccezionale di forma «di V» è progettata per visibilità di merce e l'equilibrio, questo ed il trasportatore articolato four-wheeldrive potente assicurano veloce e la cassaforte che manovrano anche negli stati bassi dell'altezza libera.
Il sistema della perforazione di rendimento elevato permette l'alta prestazione della perforazione con la buona economia dell'acciaio di trapano e l'affidabilità a macchina di livello.
L'ambiente dell'operatore e le funzioni automatiche aggiunte permettono che l'operatore si concentri su sicuro, velocemente e sulla perforazione accurata.
Tutti i punti di servizio sono protetti bene ma di facile accesso.
Parametri tecnici:
| MARTELLO PNEUMATICO IDRAULICO |
| Martello pneumatico |
HLX5 |
| Potere di percussione |
20 chilowatt |
| Pressione di percussione |
Massimo 220 barre |
| Tasso di percussione |
67 hertz |
| Velocità di rotazione |
Massimo 250 giri/min. (con OMS80) |
| Coppia di torsione di rotazione |
400 nanometro (con OMS80) |
| Dimensione del foro (che va alla deriva |
43 - 64 millimetri |
1.7 - 2,5 dentro |
| Dimensione del foro (foro del taglio) |
76 -127 millimetri |
2.9 - 5 dentro |
| Rod raccomandato |
|
T38 - R32 |
| |
|
T38 - alfa 330 |
| |
|
T38 - R35 |
| Adattatore dello stinco |
|
T38 (maschio) |
| Peso |
210 chilogrammi |
462,9 libbre |
| Lunghezza |
955 millimetri |
37,6 dentro |
| Altezza di profilo |
87 millimetri |
3,4 dentro |
| Dispositivo di lubrificazione dello stinco |
Foschia aria/combustibile, KVL10-1 |
| Compressore di lubrificazione dello stinco |
CT10, 1m3/min (7bar) |
| Consumo dell'aria |
250 - 350 l/min |
| Consumo di olio |
180 - 250 g/h |
| ASTA |
|
|
| Asta |
B26XL-F |
| Boom* |
B26S-NV, B26XL-NV |
| Copertura parallela |
35 m2 |
376,74 pi2 |
| Parallelismo |
Idraulico automatico |
| Estensione dell'asta |
1700 millimetri |
66,92 dentro |
| Peso dell'asta, rete |
2100 chilogrammi |
4630 libbre |
| Angolo di proroga |
360º |
| ALIMENTAZIONE |
|
|
| Alimentazione |
TF500-12 |
| Forza dell'alimentazione |
KN di massimo 25 |
| Estensione dell'alimentazione |
1600 millimetri |
5,24 ft |
| Lengths* dell'alimentazione di TF |
4256, 4864 millimetri |
14, 16 ft |
| Feed* telescopico |
TFX6/12. 8/14 |
| DIMENSIONI DELL'ALIMENTAZIONE |
| Alimentazione TF500 |
Lunghezza totale |
Lunghezza del foro |
Lunghezza di Rod |
Peso netto |
| 12 ft |
5270 millimetri |
3440 millimetri |
3700 millimetri |
500 chilogrammi |
| |
207,4 dentro |
135,4 dentro |
145,6 dentro |
1102 libbre |
| 14 ft |
5880 millimetri |
4050 millimetri |
4305 millimetri |
530 chilogrammi |
| |
231,4 dentro |
159,4 dentro |
169,4 dentro |
1168 libbre |
| 16 ft |
6490 millimetri |
4660 millimetri |
4915 millimetri |
560 chilogrammi |
| |
255,5 dentro |
183,4 dentro |
193,5 dentro |
1234 libbre |
