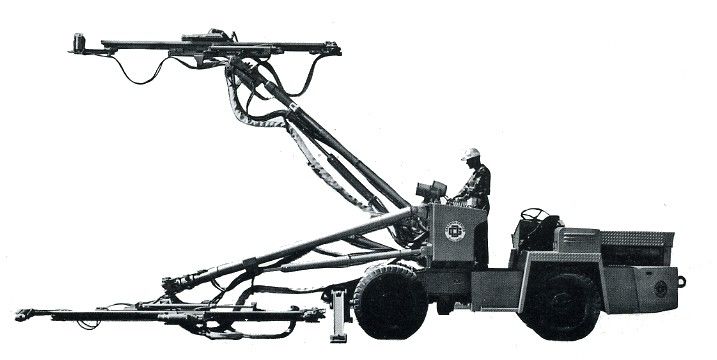

Macchina universale della piattaforma di produzione dell'asta del gemello del jumbo di Gardner Denver per perforare i pozzi paralleli

Trapano universale dell'asta del gemello del jumbo diGardner-Denver

Impianto di perforazione di trapano universale dell'asta del gemello del jumbo diGardner-Denver per perforare i pozzi paralleli

Impianto di perforazione di trapano universale dell'asta del gemello del jumbo diGardner-Denver per perforare i pozzi paralleli

Versatilità

Il jumbo diGardner-Denver è una macchina multiuso e non si limita a soltanto una funzione, come perforare i pozzi paralleli. L'universale, come il nome implica, trapani brucia i tagli, i V-tagli, i tagli dell'incrocio, gli scavi d'estrazione, i fori del bullone, ecc.

Irregolarità

Il telaio resistente caratterizza una struttura strutturale rigida di un pezzo, gli assi planetari resistenti, ampie gomme di pressione bassa.

Manovrabilità

Un servosterzo altamente efficiente combinato con la base di ruota di scarsità, riduce il raggio di giro ad un minimo. Tipo automobilistico direzione che permette che il jumbo regoli vicino alla parete, senza timore «di chiusura del lato a chiave» come nel caso della direzione articolata. La compattezza, il basso profilo e la caratteristica laterale della disposizione dei posti a sedere dell'operatore permette la macchina di negoziare le intestazioni piccole quanto 10' (3,05 m) ampia x 9' (2,7 m) livelli.

Altamente mobile, altamente flessibile, il jumbo universale usa la progettazione di particella elementare per dargli la combinazione di componenti e le opzioni che volete. E come le circostanze e le assegnazioni cambi in modo da possa il jumbo.

Questo trasporto di base del trapano può essere messo ad una serie di mansioni di estrazione mineraria montando le varie combinazioni di componenti costruite «della particella elementare».

PESA LE DIMENSIONI DEL ● DI SPECIFICHE DEL ●

Elenco componenti enorme universale di norma:

1. Telaio resistente
2. sezione comandi e contrappesi
3. intelaiature di base della gru idrauliche
4. pompa idraulica di modello di JHPU
5. comandi a distanza del trapano del modello 1028560
6. modello 154200 bacino del lubrificatore della nafta minerale da 10 galloni
7. materiale di trivellazione

Due Rota-aste di modello di JTI:

1. Due posizionatori di modello della DPT, 5' estensione dell'alimentazione
2. Due alimentazioni di modello 2MSM120R
3. Due trapani di modello PR55

Caratteristiche del progetto e specifiche:

1. azionamento a 4 ruote.
2. servosterzo.
3. servofreni.
4. motore diesel raffreddato aria del modello F620912 W di Deutz.
5. 4 velocità di andata/trasmissione di inverso con le gamme di velocità facoltative.
6. proiettori di perforazione in dispositivi resistenti di vibrazione.
7. luci regolanti del trasportatore.
8. la console dell'operatore con le valvole raggruppate per l'operazione conveniente.
9. tipo montaggi idraulici dell'oscillazione-fuori della valvola per accesso ai montaggi.
disposizione dei posti a sedere 10.Side.
11. scelta del lotto dell'acqua o del ossi-catalizzatore, U.S.B.M. approvato.
12. Valvole per aria rotatorie per il regolamento ed il soffocamento precisi dell'alimentazione e del trapano.
13. Valvole di riempimento regolate a pressione per le circostanze al suolo varianti.
14. Calibri di pressione idraulica e dell'aria con i rivestimenti protettivi.
15. 15:00 x 22,5 gomme di HRL
16. carro armato dell'olio lubrificante di capacità di 10 galloni (37,8 Lit.), con il singolo regolamento di flusso dell'olio ai trapani, alle alimentazioni ed ai motori di aria
17. Intelaiature di base della gru idrauliche
18. Potenza idraulica sempre disponibile dalla dotazione d'aria di esterno o del motore diesel.
19. Velocità massima 4,2 M.P.H. (7,4 km/hr.).
20. Classificabilità - 35%.
21. Peso operativo approssimativo - 32.000 libbre. (14.500 chilogrammi.).

JT144/DPT

Combinazione del posizionatore e dell'asta


Parametri tecnici:

1. L'asta di JTI-DPT e la combinazione del posizionatore è un'asta rotolo sopra tipa per copertura del fronte pieno
2. capacità di ribaltamento 360º; modello di copertura del interamente cerchio; elimina gli angoli morti
3. la rotazione in entrambe le direzioni permette che il cablaggio del tubo flessibile sia tenuto chiaramente da danno o dalla torsione
4. il ribaltamento raggiunge i fori più bassi del dito del piede al fondo del fronte del tunnel
5. il meccanismo completamente incluso di rotazione impedisce i detriti il blocco dell'asta
6. una vasta gamma di componenti, di alimentazioni e di trapani della perforazione possono essere montati sull'asta; scelta della destra o del montaggio della mano sinistra; sostegno verticale o orizzontale
7. a comando idraulico, controllato facilmente; per rapido ed il POSITIVO che posizionano tutti i cilindri comprenda i checkvalves PER CHIUDERE l'asta a chiave nella posizione dell'insieme in caso di perdita di perdita di potere o del liquido idraulico
8. il posizionatore del trapano può ESSERE RIMOSSO dall'asta; la sostituzione dalle unità di riserva riduce il tempo morto costoso ed assiste i programmi di manutenzione
9. costruzione rigida; fornisce un montaggio RIGIDO per le componenti del trapano e dell'alimentazione; Perforazione PRECISA; riduce l'usura; i supporti più lungamente si alimenta e più grandi trapani
10. manutenzione semplice; tutti gli attacchi snodati in acciaio sono lubrificati facilmente o SOSTITUIBILI; assicuri il tempo di impiego massimo delle componenti importanti
11. aste multiple; parecchie unità possono combinarsi su un singolo impianto di perforazione enorme per fornire un modello MASSIMO di copertura.


L'asta di JTI 144 e posizionatore della DPT utilizzato come capacità globali massime inthese di combinazione dell'unità di un'attrezzatura di risultato.

Punto di articolazione dell'asta nella vista frontale del montaggio - il sostegno è indicato come seenfrom il fronte della perforazione che esamina la base dell'asta.

Modello di copertura di JTI-DPT come visto dalla base dell'asta che esamina fronte thedrilling. Questo parallelo-foro massimo di manifestazioni del modello di copertura che perforano l'alimentazione di alluminio withan della vite delle coperture e un indeciso standard perforano. (Ogni quadrato = 1foot o 305 millimetri)

SERIE 2MSB

Alimentazioni della vite

per i jumbo sotterranei

Caratteristiche di perforazione:

Costruzione irregolare
Il forte, web, guida Shell di ampio-modo e 1-1/2 extra-alto H.P. In-Line Motor forniscono il servizio credibile… ad alta resistenza, coperture di alluminio leggere.

Telecomandi o opzione integrale della valvola di regolazione
Il motore di alimentazione radiale del pistone fornisce una pressione molto esattamente controllata dell'alimentazione. Scelga lo stile telecomandato o la destra della valvola di regolazione e della maniglia integrata sul motore. Digiuna la velocità di ritorno del trapano nel controllo inverso.

Lunghezze esatte di viaggio del trapano
La gamma completa di lunghezze della SHELL-e-vite per fornire il viaggio esatto del trapano ha avuto bisogno di per ogni operazione della perforazione.
Manutenzione bassa
Fornito da progettazione di qualità diGardner-Denver in tutti i cuscinetti, guarnizioni, paraurti e fermi più la camera di olio incorporata di lubrificazione dell'ingranaggio.

Vasta gamma del materiale di trivellazione modulare diGardner-Denver:

1. Shell di alluminio avvita l'alimentazione ed il motore
2. centralizzatori di potere
3. vasta gamma dei modelli del trapano
4. attrezzatura sezionale di asta di trivellazione in molte dimensioni
5. aste di trivellazione a passaggio unico integrale
6. unità telecomandate versatili della valvola
7. comandi a pulsante automatizzati del ciclo di perforazione
8. Tutti i tipi di posizionatori, di aste e di sistemi del montaggio

Parametri tecnici:

Trapano di superficie:

1. Metropolitana di plastica dell'acqua
2. modi di Nonstellited
3. estremità chiusa di Chuck

Caratteristiche:

1. Motore di aria di rotazione con riduzione dell'ingranaggio 10-1, coppia di torsione della stalla 250 piedi libbre.
2. l'attrito libera i cuscinetti
3. reversibile Chuck bronzeo
4. estremità di Chuck pressurizzata positivo
5. modi sostituibili
6. la totalità attutisce
7. scarico o alternativa laterale
Scarico del Superiore fondo, DBA 111 a 1 metro a 90 PSI (kPa 621)
martello reversibile di sostegno 8.Double

Specifiche:

1. Foro
5,5" diam.
139 millimetri
2. intervallo di grandezza del foro
1-1/2» -» diam. 3-1/2.
38 millimetri - un diam. di 89 millimetri.
3. peso
320 libbre.
145 chilogrammi
4. tubi flessibili
» Identificazione martello 1-1/2 aero-., 38 millimetri
Rotazione 1" aero- identificazione., 25 millimetri
Aria del colpo o acqua 3/4" identificazione., 19 millimetri
5. asta di trivellazione
1. 1-1/4» sfortuna - 32 millimetri
2. 1-1/4» Rd., 32 millimetri
3. 1" Q.O., 25 millimetri
4. 1" sfortuna, 25 millimetri
