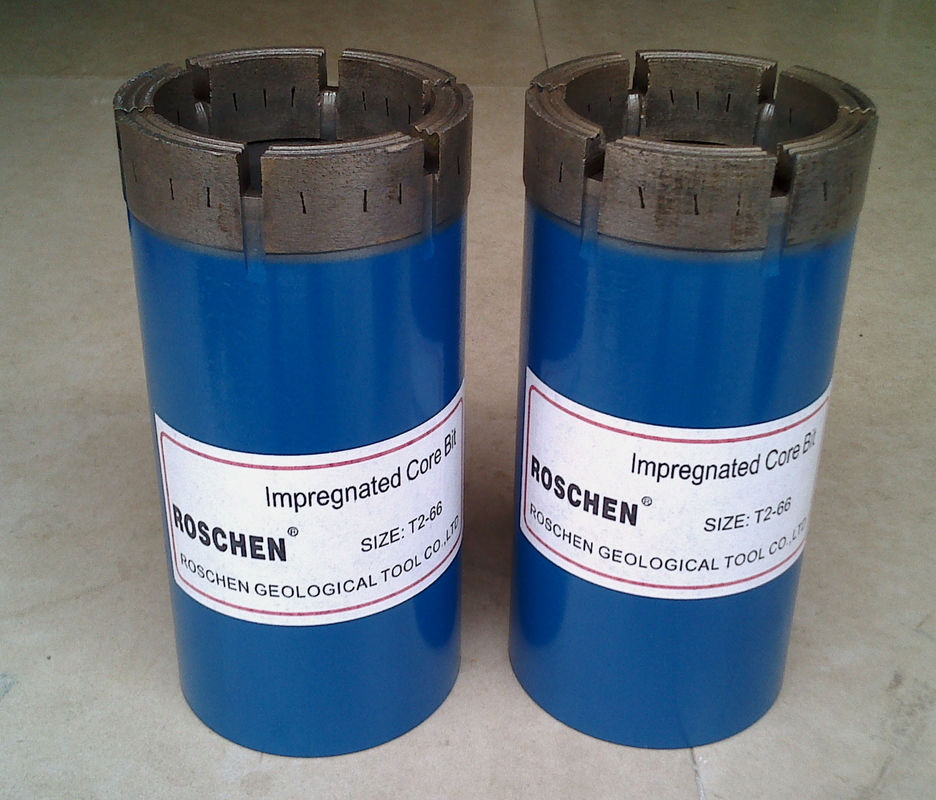

Pezzi di centro impregnati JTK48 del diamante per la perforazione dell'arenaria abrasiva tagliata
Introduzione:
I parametri tecnici principali dei pezzi di centro impregnati del diamante comprendono il tipo del diamante, dimensione, grado del diamante e di concentrazione, durezza della matrice e forme ecc. della corona. Se gli utenti possono fare le selezioni razionali secondo le formazioni rocciose, quindi possono ottenere la prestazione soddisfatta della perforazione sulle varie formazioni con durezza differente. Per evitare l'eccessiva usura del pezzo, le inserzioni del carburo di tungsteno del diamante sono usate da entrambi i lati del canale navigabile ed i più grandi diamanti sono usati sull'interno e sull'esterno.
Specifiche:
DIMENSIONI STABILITE DI NORMA PER I PEZZI DI CENTRO DEL DIAMANTE E LE COPERTURE DI SCREMATURA | ||||||||||||
Barilotto di centro Designazione |
Pezzo di centro | Pezzo di centro | Scrematura dello Shell | |||||||||
Fuori del diametro dell'insieme | Dentro il diametro dell'insieme | Metta il diametro | ||||||||||
Massimo | Minimo | Massimo | Minimo | Massimo | Minimo | |||||||
Pollici | millimetro | Pollici | millimetro | Pollici | millimetro | Pollici | millimetro | Pollici | millimetro | Pollici | millimetro | |
EWT (INTERNO) | 1,475 | 37,46 | 1,465 | 37,21 | 0,91 | 23,11 | 0,9 | 22,86 | 1,49 | 37,85 | 1,48 | 37,59 |
IEWS | 1,475 | 37,46 | 1,465 | 37,21 | 1 | 25,4 | 0,99 | 25,15 | 1,49 | 37,85 | 1,48 | 37,59 |
EWG | 1,475 | 37,46 | 1,465 | 37,21 | 0,85 | 21,59 | 0,84 | 21,34 | 1,49 | 37,85 | 1,48 | |
AQ | 1,88 | 47,75 | 1,87 | 47,5 | 1,067 | 27,1 | 1,057 | 26,85 | 1,895 | 48,13 | 1,885 | 47,88 |
AQIK | 1,88 | 47,75 | 1,87 | 47,5 | 1,206 | 30,63 | 1,196 | 30,38 | 1,895 | 48,13 | 1,885 | 47,88 |
ATW (ADB-GM) | 1,88 | 47,75 | 1,87 | 47,5 | 1,198 | 30,43 | 1,188 | 30,18 | 1,895 | 48,13 | 1,885 | 47,88 |
AWT (AXT) | 1,88 | 47,75 | 1,87 | 47,5 | 1,286 | 32,66 | 1,276 | 32,41 | 1,895 | 48,13 | 1,885 | 47,88 |
ATK34 (AW34) | 1,88 | 47,75 | 1,87 | 47,5 | 1,325 | 33,66 | 1,315 | 33,4 | 1,895 | 48,13 | 1,885 | 47,88 |
AXC (AWC3) | 1,895 | 48,13 | 1,855 | 47,88 | 1,067 | 27,1 | 1,057 | 26,85 | 1,895 | 48,13 | 1,885 | 47,88 |
JTK48/LTK48 | 1,88 | 47,75 | 1,87 | 47,5 | 1,394 | 35,41 | 1,384 | 35,15 | 1,895 | 48,13 | 1,885 | 47,88 |
Bq | 2,35 | 59,69 | 2,34 | 59,44 | 1,438 | 36,53 | 1,428 | 36,27 | 2,365 | 60,07 | 2,355 | 59,82 |
BQ3 | 2,35 | 59,69 | 2,34 | 59,44 | 1,325 | 33,65 | 1,315 | 33,4 | 2,365 | 60,07 | 2,355 | 59,82 |
BQTK | 2,35 | 59,69 | 2,34 | 59,44 | 1,606 | 40,79 | 1,596 | 40,54 | 2,365 | 60,07 | 2,355 | 59,82 |
BXB (BWC3) | 2,365 | 60,07 | 2,355 | 59,82 | 1,438 | 36,53 | 1,428 | 36,27 | 2,365 | 60,07 | 2,355 | 59,82 |
BWG (BX) | 2,35 | 59,69 | 2,34 | 59,44 | 1,659 | 42,14 | 1,649 | 41,88 | 2,365 | 60,07 | 2,355 | 59,82 |
NQ | 2,97 | 75,44 | 2,96 | 75,18 | 1,88 | 47,75 | 1,87 | 47,5 | 2,985 | 75,82 | 2,975 | 75,57 |
NQ2 | 2,97 | 75,44 | 2,96 | 75,18 | 2 | 50,8 | 1,99 | 50,65 | 2,985 | 75,82 | 2,975 | 75,57 |
NQ3/NQTT | 2,97 | 75,44 | 2,96 | 75,18 | 1,78 | 45,21 | 1,77 | 44,96 | 2,985 | 75,82 | 2,975 | 75,57 |
NWG (NX) | 2,97 | 75,44 | 2,96 | 75,18 | 2,16 | 54,86 | 2,15 | 54,61 | 2,985 | 75,82 | 2,975 | 75,57 |
NMLC | 2,97 | 75,44 | 2,96 | 75,18 | 2,052 | 52,12 | 2,042 | 51,87 | 2,985 | 75,82 | 2,975 | 75,57 |
HQ | 3,77 | 95,76 | 3,755 | 95,38 | 2,505 | 63,63 | 2,495 | 63,38 | 3,79 | 96,27 | 3,775 | 95,89 |
HQ3/HQTT | 3,77 | 95,76 | 3,755 | 95,38 | 2,411 | 61,24 | 2,401 | 60,99 | 3,79 | 96,27 | 3,775 | 95,89 |
PQ | 4,815 | 122,3 | 4,795 | 121,8 | 3,35 | 85,09 | 3,34 | 84,84 | 4,835 | 120,81 | 4,82 | 122,43 |
PQ3 | 4,815 | 122,3 | 4,795 | 121,8 | 3,275 | 83,19 | 3,265 | 82,93 | 4,835 | 122,81 | 4,82 | 122,43 |
TT46/LTK46 | 1,816 | 46,12 | 1,806 | 45,87 | 1,394 | 35,41 | 1,384 | 35,15 | 1,828 | 46,42 | 1,818 | 46,17 |
T2-46 | 1,816 | 46,12 | 1,806 | 45,87 | 1,253 | 31,82 | 1,243 | 31,56 | 1,828 | 46,42 | 1,818 | 46,17 |
T2-56 | 2,21 | 56,12 | 2,2 | 55,87 | 1,647 | 41,82 | 1,637 | 41,56 | 2,222 | 56,42 | 2,212 | 56,17 |
T2-66 | 2,603 | 66,12 | 2,593 | 65,87 | 2,04 | 51,82 | 2,03 | 51,56 | 2,615 | 66,42 | 2,605 | 66,17 |
T2-76 | 2,997 | 76,12 | 2,987 | 75,87 | 2,434 | 61,82 | 2,424 | 61,56 | 3,009 | 76,42 | 2,999 | 76,17 |
T2-86 | 3,391 | 86,12 | 3,381 | 85,87 | 2,828 | 71,82 | 2,818 | 71,56 | 3,403 | 86,42 | 3,393 | 86,17 |
T2-101 | 3,982 | 101,14 | 3,97 | 100,84 | 3,3 | 83,82 | 3,29 | 83,56 | 3,994 | 101,44 | 3,984 | 101,19 |
T6-86 | 3,391 | 86,12 | 3,381 | 85,87 | 2,643 | 67,13 | 2,633 | 66,88 | 3,406 | 86,51 | 3,394 | 86,21 |
T6-H | 3,897 | 98,98 | 3,882 | 98,6 | 3,115 | 79,13 | 3,105 | 76,88 | 3,912 | 99,36 | 3,902 | 99,11 |
T6-101 | 3,982 | 101,14 | 3,97 | 100,84 | 3,115 | 79,13 | 3,105 | 78,88 | 3,996 | 101,51 | 3,984 | 101,21 |
T6-116 | 4,575 | 116,18 | 4,56 | 115,8 | 3,667 | 93,13 | 3,657 | 92,88 | 4,59 | 116,59 | 4,575 | 116,21 |
T6-131 | 5,165 | 131,18 | 5,15 | 130,8 | 4,257 | 108,13 | 4,247 | 107,88 | 5,18 | 131,59 | 5,165 | 131,21 |
T6-146 | 5,755 | 146,18 | 5,74 | 145,8 | 4,847 | 123,13 | 4,837 | 122,88 | 5,772 | 146,61 | 5,757 | 146 |
f avete tutti i requiments speciali di dimensione, prego ci contattate via roschen@roschen.com. |
