Strumenti per la perforazione a filo per la perforazione geotermica e del nucleo di diamanti
Stringhe di trivellazione

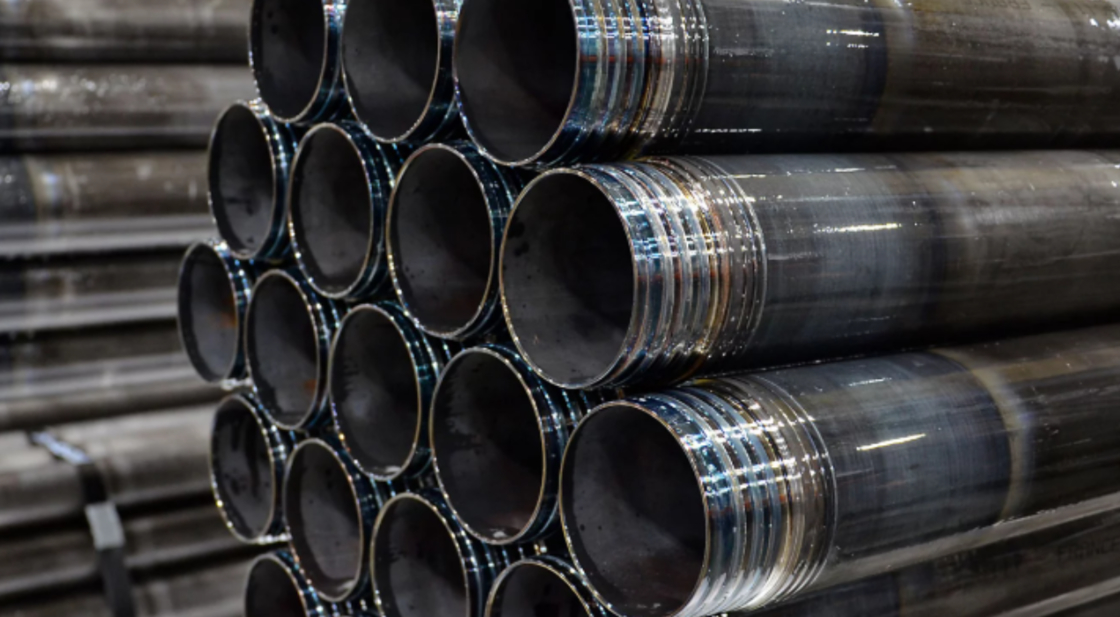

Disponibili nelle dimensioni standard del settore B, N, H e P-HD, le barre di perforazione ROSCHEN sono disponibili in lunghezze da 1,5 m a 3 m per soddisfare le vostre esigenze di perforazione.con diversi pesi e dimensioni di contenitori disponibili.
Stringhe di perforazione geotermiche e del nucleo
In ROSCHEN, abbiamo combinato esperienza leader nel settore, prodotti di prima qualità e tecniche avanzate per offrire un'offerta unica nella perforazione di esplorazione.Le nostre barre standard sono il punto di riferimento globale per la perforazione di linee cablate, affidabili e comprovate in tutto il mondo.Attraverso un'ingegneria innovativa e una produzione all'avanguardia, ROSCHEN soddisfa le esigenze in evoluzione del mercato con precisione e prestazioni.
Caratteristiche delle barre di trivellazione a filo:
. Standard globale
Ingegneria di precisione
Progettazione basata sul mercato
Miglioramento della stabilità del foro
Vantaggi:
Tubi in lega di precisione superiore
1Prodotto in acciaio legato di alta qualità senza saldatura.
2Concentricità, rettitudine e trattamento controllati con precisione.
3- Riduzione dello stress per ridurre al minimo le forze indesiderate di flessione.
Sfilatura ad alte prestazioni
1Filati conici e grossolani per un'operazione rapida.
2L'efficienza di carico del 3035% supporta carichi di perforazione standard.
3Progettato per un'impegno agevole e una durabilità duratura.
Trattamento termico attraverso la parete
1Fornisce una resistenza del 140% rispetto all'acciaio non trattato.
2I fili di scatola e di perno trattati estendono la durata operativa.
3- Aumenta la resistenza alla trazione e alla resa per la perforazione più profonda.
Progettazione combinata ottimizzata
1Le articolazioni a doppia spalla riducono al minimo la perdita di liquidi.
2Il peso della barra integrato garantisce una corretta distribuzione della tensione.
3- Migliora la stabilità e le prestazioni complessive delle stringhe di trivellazione.
Lunghezza metrica delle barre di perforazione
| Dimensione |
Lunghezza (m) |
OD (mm) |
ID (mm) |
Peso (kg) |
PITCH del filo (mm) |
Lungozza del PIN (mm) |
Contenuto (1/100 m) |
| BQ |
1.5 M |
55.6 |
46.1 |
9 |
8.5 |
44.45 |
167.00 |
| BQ |
3.0 M |
55.6 |
46.1 |
18 |
8.5 |
44.45 |
167.00 |
| NQ |
1.5 M |
69.9 |
60.3 |
11.6 |
8.5 |
44.45 |
286.00 |
| NQ |
3.0 M |
69.9 |
60.3 |
23.1 |
8.5 |
44.45 |
286.00 |
| Quartier generale |
1.5 M |
88.9 |
77.8 |
17.1 |
8.5 |
44.45 |
475.00 |
| Quartier generale |
3.0 M |
88.9 |
77.8 |
34.2 |
8.5 |
44.45 |
475.00 |
| PQ |
1.5 M |
114.3 |
101.6 |
25.4 |
10.2 |
62.8 |
811.00 |
| PQ |
3.0 M |
114.3 |
101.6 |
50.7 |
10.2 |
62.8 |
811.00 |
Dettagli del fascicolo
| Dimensione |
Lunghezza (m) |
# Un bastone per pacchetto |
Lunghezza (mm) |
Larghezza (mm) |
Altezza (mm) |
Wt/Bundle (mm) |
Fabbricazione di prodotti per il trasporto di merci e prodotti per il trasporto di merci |
| BQ |
1.5 M |
19 |
1580 |
292 |
254 |
181 |
126 |
| BQ |
3.0 M |
19 |
3080 |
292 |
254 |
355 |
63 |
| NQ |
1.5 M |
19 |
1580 |
368 |
330 |
239 |
100 |
| NQ |
3.0 M |
19 |
3124 |
368 |
330 |
453 |
52 |
| Quartier generale |
1.5 M |
19 |
1580 |
470 |
406.4 |
343 |
60 |
| Quartier generale |
3.0 M |
19 |
3080 |
470 |
406.4 |
674 |
35 |
| PQ |
1.5 M |
7 |
1580 |
356 |
320 |
190 |
104 |
| PQ |
3.0 M |
7 |
3080 |
356 |
320 |
370 |
52 |
Specificativi DATI
| Specificità |
BQ |
NQ |
Quartier generale |
PQ |
| OD |
55.60 mm |
69.90 mm |
88.90 mm |
114.30 mm |
| Identificazione (spazzatura della scatola) |
460,00 mm |
60.30 mm |
77.80 mm |
101.60 mm |
| Spessore della parete |
4.90 mm |
4.80 mm |
5.55 mm |
6.35 mm |
| Volume dell'anello della canna/perforazione |
00,40 l/m |
00,68 l/m |
10,05 l/m |
10,54 l/m |
| Profondità massima raccomandata |
1500 m |
2000 metri |
1500 m |
1500 m |
| Max Pullback raccomandato |
112 kN |
140 kN |
326 kN |
352 kN |
| Torsione massima di perforazione raccomandata |
759 Nm |
1257 Nm |
2503 Nm |
5438 Nm |
| Forza minima di rendimento (in comune) |
1070 MPa |
1070 MPa |
1070 MPa |
1070 MPa |
| Min Resistenza alla trazione (giunto) |
1200 MPa |
1200 MPa |
1200 MPa |
1200 MPa |
| Pressione di crollo |
114 MPa |
81 MPa |
69 MPa |
55 MPa |
Peso massimo dei contenitori per regione
| Destinazione |
20' standard |
40' standard |
| Albania, Tirana |
21 700 |
24 204 |
| Australia, Melbourne, Freemantle |
16 000 |
19 400 |
| Brasile, Santos |
22 000 |
23 000 |
| Colombia, Cartagena |
22 000 |
23 000 |
| Cile, Santiago, San Antonio |
22 000 |
23 000 |
| Repubblica Dominicana, Rio Haina |
21 700 |
23 000 |
| Finlandia, Helsinki |
21 700 |
24 404 |
| Germania, Nuremberg |
21 700 |
24 404 |
| Guatemala, Città del Guatemala |
18 800 |
20 000 |
| Olanda |
21 700 |
24 404 |
| Norvegia, Oslo |
21 700 |
24 404 |
| Pakistan, Karachi |
21 700 |
24 404 |
| Perù, Callao |
22 000 |
24 404 |
| Russia, San Pietroburgo, Mosca |
21 700 |
24 404 |
| Sudafrica, Città del Capo |
21 500 |
24 404 |
| Svezia, Helsinki |
21 700 |
24 404 |
| Turchia, Izmir, Istanbul |
21 500 |
24 404 |
| Regno Unito, Rowley Regis |
21 700 |
24 404 |
| Ucraina, Odessa |
21 700 |
24 404 |
Avviso di compatibilità
Per garantire prestazioni ottimali e longevità delle barre di trivellazione, ROSCHEN raccomanda di utilizzare solo barre di fabbricazione ROSCHEN all'interno di ogni corda di trivellazione.Mentre le barre di altri produttori possono apparire simili in materia, la progettazione del filo o il processo di fabbricazione, le variazioni di dimensioni e tolleranze possono influenzare la compatibilità e potrebbero portare a prestazioni ridotte o usura precoce.
