NMLC Core Barrel per la trivellazione del core di diamanti
ROSCHEN offre una canna di base convenzionale a tripli tubi NMLC per l'uso con barre CR50/NW/NWJ/NWY.Il barile nucleare NMLC è progettato per massimizzare il recupero del nucleo nelle indagini sul sito e nei programmi di perforazione esplorativa del nucleo. Con il barile del nucleo NMLC è possibile ottenere un recupero del nucleo volumetrico vicino al 100% nella condizione più tranquilla possibile utilizzando apparecchiature di perforazione rotative del nucleo.Sono stati utilizzati per l'esplorazione della digaIl barile di base NMLC è disponibile per l'applicazione in fori di dimensioni metriche 75 mm.Il barile del nucleo NMLC è costituito dall'assemblaggio della testa NMLC , componenti del tubo interno NMLC, componenti del tubo diviso NMLC e componenti del tubo esterno NMLC.
NMLC Specifica del barile del nucleo a tripli tubi | ||
Parametro NMLC non animale | mm | Inch |
NMLC Diametro del foro (circa) | 75.7 | 2.98 |
NMLC Diametro del nucleo (circa) | 52 | 2.047 |
NMLC Core Bit Set OD (circa) | 75.3 | 2.965 |
NMLC Core Bit Set ID (circa) | 52 | 2.047 |
NMLC Reaming Shell Set OD (circa) | 75.7 | 2.98 |
Dimensione | Diametro del foro | Diametro del nucleo | Distanze |
NMLC | 75.69 mm | 51.94 mm | 1.0m |
NMLC | 75.69 mm | 51.94 mm | 1.5m |
NMLC | 75.69 mm | 51.94 mm | 3.0m |
NMLC | 75.69 mm | 51.94 mm | 4.5m |
NMLC | 75.69 mm | 51.94 mm | 6.0m |
HMLC | 99.21 mm | 63.50 mm | 1.5m |
HMLC | 99.21 mm | 63.50 mm | 3.0m |
HMLC | 99.21 mm | 63.50 mm | 4.5m |
HMLC | 99.21 mm | 63.50 mm | 6.0m |

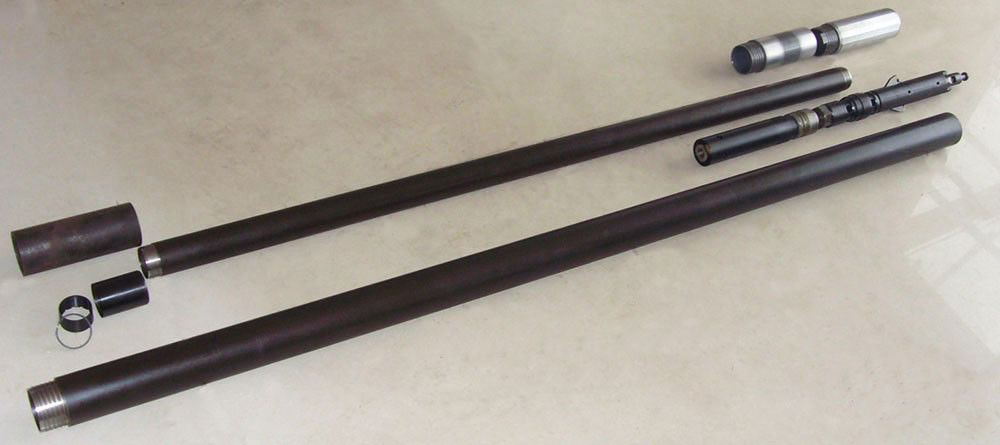

NMLC Configurazione standard del barile del nucleo di perforazione del diamante
1-NMLC assemblaggio della testa
Tubo interno 2-NMLC
3-NMLC Stop Ring
4-NMLC Core Lifter
Cassa di sollevamento del nucleo 5-NMLC
Assemblaggio della valvola di pompaggio 6-NMLC
7-NMLC Tubo diviso
Tubo esterno 8-NMLC
Protezione del filo 9-NMLC
Nota:
(1) Non sono inclusi il core bit NMLC e il reaming shell
(2) Sono disponibili barili NMLC da 1,5m/5ft, 3m/10ft, 4,5m/15ft e 6m/20ft
(3) Il rivestimento del nucleo in plastica è disponibile nelle dimensioni NMLC
