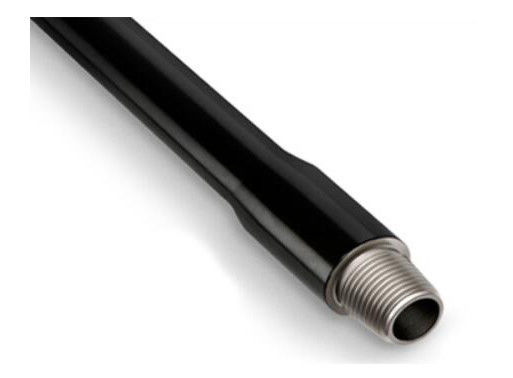

lo strumento forgiato 73mm congiunge l'asta di perforazione di HDD per la perforazione di Trechless
Nome | asta di perforazione orizzontale della perforazione direzionale (HDD) |
Marca | ROSCHEN |
Alta luce: | strumenti di perforazione direzionale orizzontali |
strumento direzionale orizzontale del trapano | |
Caratteristiche: | Resistenza a fatica resistente all'uso/alta |
Tipo: | Asta di trivellazione di HDD |
Uso: | Asta di perforazione per la macchina orizzontale della perforazione direzionale |
Nome di prodotto: | Strumenti di perforazione di HDD |
Materiale: | 4140 |
Grado: | R780, G105 e S135 |
L'asta di perforazione di HDD è il più ampiamente usato per la macchina orizzontale della perforazione direzionale. I giunti dello strumento dell'asta di perforazione di HDD pricipalmente upsetted e thicked. Il materiale del corpo del tubo è R780 o l'acciaio dell'alto grado dopo la tempra e rinvenimento ed il materiale del giunto è generalmente 37 CrMnMo o 42 CrMo. Il OD del corpo del tubo è fra Φ 50-Φ 140.
Possiamo fornire tutto il genere di prodotti secondo i requisiti di cliente.
Aste di trivellazione di Roschen HDD per la macchina orizzontale della perforazione direzionale. Tenacia ad alta resistenza e alta, alta elasticità. Diametro da 42mm a 140mm. Lunghezza da 0.5m a 9.6m. Grado d'acciaio: E75/R780, G105, S135. Possiamo fare le aste di trivellazione per le macchine di Vermeer, di caso, della strega della fossa, di Drillto, di Gudeng, di Xugong HDD, quali D16X20, D24X40, D50X100, D75, D80, D100, D130, JT1720, JT2720, JT2720 l'I marzo, JT4020, JT7020, l'api NC23-NC50, ecc.
Dimensione | Collegamento | Dimensione dell'asta di perforazione | Tempera ed estiguere | Min Bending Radius | Max Torque | ||||
OD della metropolitana | Spessore della parete | OD dei giunti /upset | Lunghezza utile | Peso | |||||
(millimetro) | (millimetro) | (millimetro) | (millimetro) | (chilogrammo) | Grado | (m) | Nanometro | ||
50x2000mm | DH50 | 50 | 6,5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
60X3000mm | DH60-1 | 60 | 6,5 | 66,7 | 3000 | 35 | S135 | 33 | 6300 |
60X3000mm | DH60-1 | 60 | 6,5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
73X3000mm | NC23 (DH23) | 73 | 7,5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
73x3000mm | NC26 (2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
89X4500mm | NC31 (2 7/8IF) | 89 | 10 | 104,8 | 4500 | 100 | S135 | 72 | 24000 |
Modello Of l'impianto di perforazione | Collegamento | Dimensione dell'asta di perforazione | Tempera ed estiguere | Min Bending Radius | Max Torque | ||||
OD della metropolitana | Spessore della parete | OD dei giunti /upset | Lunghezza utile | Peso | |||||
(millimetro) | (millimetro) | (millimetro) | (millimetro) | (chilogrammo) | Grado | (m) | Nanometro | ||
D7×11, D9X13 | Firestick 1 | 42 | 6,5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
D10X14, D10X15 | Firestick 1 | 42 | 6,5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
D16×20, D18×22 | Firestick 1 | 48 | 6,5 | 54 | 3048 | 23,5 | S135 | 30 | 3000 |
D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
D24×40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 3048 | 35 | S135 | 33 | 6300 |
D40X40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 4572 | 50 | S135 | 33 | 6300 |
D33×44, D36×50 | Firestick 1 o 2 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D33×44, D36×50 | Firestick 1 o 2 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 66,7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
D36×50 | Firestick 1 | 66,7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
D50×100/Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
D50×100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
D50X100/D80×100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
D100×120 | Firestick 1 | 89 | 11,5 | 111,5 | 6096 | 150 | S135 | 80 | 27000 |
Orizzontale della perforazione direzionale asta di perforazione i parametri tecnici
