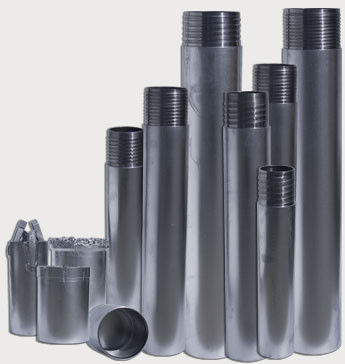

Filo di DCDMA W/intelaiatura premio del tubo del filo del PESO per il carotaggio di esplorazione
Dettaglio rapido:
Intelaiatura di W
Intelaiatura del PESO
Intelaiatura metrica
Serie DCDMA di W
Descrizione:
Rivestimento
Roschen fabbrica e distribuisce il filo dello standard industriale DCDMA W ed il filo del PESO di premio.
W
Questa intelaiatura è intesa per l'applicazione monouso, o le situazioni dove l'intelaiatura è lasciata nel foro. L'intelaiatura di W è fatta dalla tubatura di DCDMA C80 ed utilizza la forma del filo di DCDMA W. Caratterizzando un filo diritto, questa progettazione universale dell'intelaiatura può essere utilizzata in tutta l'applicazione della perforazione dove l'intelaiatura infilata è richiesta per essere lasciata nella terra.
Tubatura
La tubatura parallela della parete è compatibile con gli strumenti del in-foro del cavo di Q/E e le dimensioni standard di DCDMA W permettono l'incastramento dell'altra intelaiatura di W.
Progettazione del filo
il giunto di Doppio estremità fornisce la forza nell'azionamento e nella stonatura.
PESO
Questa intelaiatura è costruita per sorpassare le aspettative e le caratteristiche più rapide e più facili fanno e rompono le caratteristiche che l'intelaiatura standard di W. Questo filo funziona bene nelle circostanze difficili della perforazione ed è progettato per l'applicazione ripetuta. L'intelaiatura del PESO è fatta con la tubatura di DCDMA C80 ed il filo affusolato di HD fornisce la maggior robustezza.
Tubatura
La tubatura parallela della parete è compatibile con gli strumenti del in-foro del cavo di Q/E e le dimensioni standard di DCDMA W permettono l'incastramento dell'altra intelaiatura di W.
Progettazione del filo
Compatibile con i fili della barretta di HD.
Il giunto affusolato e meno fili per pollice provocano più facile e più velocemente fanno e si rompono per usura riduttrice e costi della manodopera riduttori.
la forma unita e resistente del filo del contrafforte affusolata Doppio estremità fornisce la maggior forza del ritiro e di torsione.
Il filo affusolato riduce lo sforzo e fornisce un giunto rigido per ridurre la perdita del lubrificante e del movimento.
Un'efficienza di carico di 40% fornisce la maggior forza del ritiro per permettere il recupero dalle circostanze al suolo difficili e dall'uso ripetuto.
I fili sono più facili da pulire dovuto più ampio gioco dei fili per le situazioni dove rivestire è riutilizzato.
Specifiche:
Dimensioni: AW, BW, NANOWATT, HW, PW, INTERRUTTORE, ZW, BWT, NWT, HWT, PWT, SWT
146, 131, 116, 101, 86, 76, 66, 56 & 46mm.
CARATTERISTICHE TECNICHE
| DIMENSIONE | Metropolitana O.D. | Identificazione della metropolitana. | Fili |
| A | B | per pollice | |
| (millimetro) | (millimetro) | (T.P.I.) | |
| 146 (143/134) | 143,3 | 133,3 | 4 |
| 131 (128/119) | 128,4 | 118,4 | 4 |
| 116 (113/104) | 113,4 | 103,4 | 4 |
| 101 (98/89) | 98,4 | 88,4 | 4 |
| 86 (84/77) | 84,4 | 77,5 | 4 |
| 76 (74/67) | 74,4 | 67,5 | 4 |
| 66 (64/57) | 64,4 | 57,5 | 4 |
| 56 (54/47) | 54,3 | 47,4 | 4 |
| 46 (44/37) | 44,3 | 37,4 | 4 |
| Aste di trivellazione di serie di Q | |||
| Dimensione | Diametro esterno (millimetro) | Diametro interno (millimetro) | Spessore della parete (millimetro) |
| Barretta di AQ | 44,5 | 34,9 | 4,8 |
| Barretta di Bq | 55,5 | 46 | 4,75 |
| Barretta di NQ | 71 | 60 | 5,5 |
| Barretta del HQ | 88,9 | 77,9 | 5,5 |
| Barretta di PQ | 114,3 | 103,4 | 5,5 |
| Intelaiatura Rohi | |||
| Dimensione | Diametro esterno (millimetro) | Diametro interno (millimetro) | Fili per pollice |
| Nanowatt | 88,9 | 76,2 | 4 |
| HW | 114,3 | 101,6 | 4 |
| PW | 139,7 | 127 | 4 |
| 6" | 168 | 149 | 4 |
| WL46 | 44,15 | 37,15 | 4 |
| WL56 | 54,15 | 47,15 | 4 |
| WL66 | 64,25 | 57,25 | 4 |
| WL76 | 74,25 | 67,25 | 4 |
| WL86 | 84,25 | 77,25 | 4 |
| WL101 | 98 | 88,3 | 4 |
| WL116 | 113 | 103,3 | 4 |
| WL131 | 128 | 118,3 | 4 |
| WL146 | 143 | 133,3 | 4 |
| Dati di asta di trivellazione | ||||||
| Identificazione. | O.D. | Weight/10 | Volume /100 ' | |||
| Dimensione | inch/mm | inch/mm | Chilogrammo | Libbre | Litro | U.S. Gallone. |
| A | 1,375"/34.9mm | 1,750"/44.5mm | 14,04 | 31 | 29,14 | 7,7 |
| ATW | 1,437"/36.5mm | 1,750"/44.5mm | 12,05 | 26,6 | 31,79 | 8,4 |
| B | 1,812"/46.0mm | 2,188"/56.6mm | 18,12 | 40 | 50,72 | 13,4 |
| BTW | 1,909"/48.5mm | 2,225"/56.5mm | 15,76 | 34,8 | 56,02 | 14,8 |
| N | 2,375"/60.3mm | 2,750"/69.9mm | 23,55 | 52 | 87,05 | 23 |
| NTW | 2,525"/64.2mm | 2,875"/73.0mm | 22,83 | 50,4 | 98,4 | 26 |
| H | 3,062"/77.8mm | 3,500"/88.9mm | 34,88 | 77 | 144,58 | 38,2 |
| P | 4,062"/103.2mm | 4,625"/117.5mm | 48,02 | 106 | 255,1 | 67,4 |
| Dati di pezzo di detorsolamento | ||||
| Diametro di centro | Diametro del foro | Volume del foro | ||
| Dimensione | inch/mm | inch/mm | Litres/100Mtr | U.S. Gallone. /100Ft |
| A | 1,062"/27.0mm | 1,890"/48.0mm | 181 | 14,6 |
| ATW | 1,185"/30.1mm | 1,890"/48.0mm | 181 | 14,6 |
| B | 1,432"/36.5mm | 2,360"/60.0mm | 282,2 | 22,7 |
| BTW | 1,656"/42.0mm | 2,360"/60.0mm | 282,2 | 22,7 |
| N | 1,875"/47.6mm | 2,980"/75.7mm | 451 | 36,3 |
| NTW | 2,205"/56.0mm | 2,980"/75.7mm | 451 | 36,3 |
| H | 2,500"/63.5mm | 3,782"/96.0mm | 724,4 | 58,3 |
| P | 3,345"/85.0mm | 4,827"/122.6mm | 1180,4 | 95,1 |
| Dati dell'intelaiatura | ||||||
| Identificazione. | O.D. | Weight/10 | Volume del foro | |||
| Dimensione | inch/mm | inch/mm | Chilogrammo | Libbre | Liter/100Mtr | U.S.Gal ./100Ft |
| Aw | 1,90»/48.26mm | 2,350"/59.69mm | 17,21 | 38 | 85,3 | 18,8 |
| BW | 2,375"/60.2mm | 2,975"/75.44mm | 31,71 | 70 | 136,2 | 30 |
| Nanowatt | 2,99"/75.95mm | 3,620"/91.95mm | 38,95 | 86 | 202,4 | 44,5 |
| HW | 3,93"/99.82mm | 4,630"/117.6mm | 51,19 | 113 | 331,1 | 72,8 |
| PW | 4,84"/122.94mm | 5,660"/143.7mm | 65,23 | 144 | 494,8 | 108,8 |
Le lunghezze utili standard sono di 3,0, 1,5, 1,0 & 0,5 metri. Altre lunghezze possono essere fabbricate su richiesta.
Tutti i tubi dell'intelaiatura hanno fili destri. I fili della mano sinistra possono essere fabbricati se richiesti.
