| Luogo di origine | La Cina |
| Marca | ROSCHEN |
| Certificazione | API |
| Numero di modello | Hydril PH-6 & 3 1/2» PSHW533 |

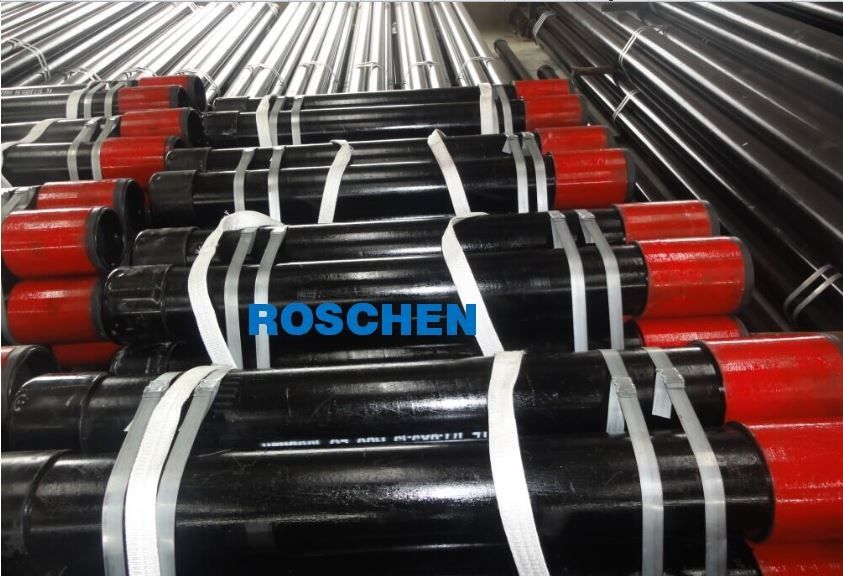

Tubatura turbata o tubo di rivestimento turbato
Il rovesciamento è un processo di forgia che si dirige verso una parete più spessa sull'estremità del tubo. La tubatura turbata (EUE) è una tubatura lunga con il giunto installato in un pozzo per facilitare l'estrazione petrolifera ed il gas. I raccordi per tubi sono destinati per essere adatto a certo tipo buono, in base alle circostanze ed ai liquidi sotterranei. Funge da condotto, tramite cui i liquidi o il gas prodotti ottengono trasmessi dal fondo alla superficie. Il raccordo per tubi è relativamente un singolo tubo di lunghezza che può variare di lunghezza dovunque 25 - 30 piedi. Questa lunghezza ideale permette la produzione facile mentre il raccordo per tubi misura con i fili da entrambi i lati e può funzionare giù attraverso un pozzo di tutta la profondità.
1,315" X 1,80 lb/ft TPS Multiseal PS-6
| Specificazione | ||
| Tubatura nominale OD | 3,50" | |
| Dimensione della deriva | 2,625" | |
| Grado d'acciaio | L-80 | |
| Peso nominale | 12,95 lb/ft | |
| Spessore della parete nominale | 0,375" | |
| Identificazione nominale | 2,750" | |
| Lunghezza del collegamento | Di Pin LP lunghezza Di scatola Libbra lunghezza Libbra Minimum=LP-0.43» |
|
| Il collegamento compone la perdita | 3,35" | |
| Criteri fabbricanti | API 5CT | |
| Capacità della tubatura | ||
| Carico di snervamento del corpo | 295000 libbre | kN 1314 |
| API Collapse | 15310 PSI | 1056 barre |
| Rendimento interno | 15000 PSI | 1034 barre |
| Forza unita | 351000 libbre | kN 1562 |
| Specificazione del collegamento | |||
| Collegamento | ROS-multiseal PS-6 | Compatibile con | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4,313" | Identificazione | 2,687" |
| Lunghezza del collegamento | Di Pin LP lunghezza | Di scatola Libbra lunghezza | Libbra Minimum=LP-0.43» |
| 3,77" | Minimo | ||
| 5,03" | Norma | 1 recut | |
| 6,28" | Tipo - 2 | recut 2 | |
| 7,54" | Tipo 3 | recut 3 | |
| Il minimo compone la coppia di torsione | 5500 lb/ft | 7460 N m. | |
| L'optimum compone la coppia di torsione | 6190 lb/ft | 8390 N m. | |
| Il massimo compone la coppia di torsione | 6880lb/ft | 9330 N m. | |
| Collegamento Efficientcy di tensione | 119% | Criteri di ispezione | Api 5A5, API 5CT |
3,500" X 15,8 lb/ft Hydril PH6
| Specificazione | ||
| Tubatura nominale OD | 3,50" | |
| Dimensione della deriva | 2,423" | |
| Grado d'acciaio | T-95 | |
| Peso nominale | 15,8 lb/ft | |
| Spessore della parete nominale | 0,476" | |
| Identificazione nominale | 2,548" | |
| Lunghezza del collegamento | ||
| Il collegamento compone la perdita | 3,34" | |
| Criteri fabbricanti | API 5CT | |
| Capacità della tubatura | ||
| Carico di snervamento del corpo | 430000 libbre | kN 1914 |
| API Collapse | 22330 PSI | 1540 barre |
| Rendimento interno | 22610 PSI | 1559 barre |
| Forza unita | 430000 libbre | kN 1914 |
| Specificazione del collegamento | |||
| Collegamento | Hydril PH-6 | Compatibile con | 3 1/2 PS6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4,5" | Identificazione | 2,485" |
| Minimo | |||
| Norma | 1 recut | ||
| Tipo - 2 | recut 2 | ||
| Tipo 3 | recut 3 | ||
| Il minimo compone la coppia di torsione | 6400 lb/ft | 8648 N m. | |
| L'optimum compone la coppia di torsione | 7200 lb/ft | 9730 N m. | |
| Il massimo compone la coppia di torsione | 8000lb/ft | 10810 N m. | |
| Collegamento Efficientcy di tensione | 100% | Criteri di ispezione | Api 5A5, API 5CT |
3,500" X 15,8 lb/ft Hydril PSHW533
| Specificazione | ||
| Tubatura nominale OD | 3,50" | |
| Dimensione della deriva | 2,423" | |
| Grado d'acciaio | L-80 | |
| Peso nominale | 15,8 lb/ft | |
| Spessore della parete nominale | 0,476" | |
| Identificazione nominale | 2,548" | |
| Lunghezza del collegamento | ||
| Il collegamento compone la perdita | 4,49" | |
| Criteri fabbricanti | API 5CT | |
| Capacità della tubatura | ||
| Carico di snervamento del corpo | 362000 libbre | kN 1611 |
| API Collapse | 18810 PSI | 1296 barre |
| Rendimento interno | 19040 PSI | 1313 barre |
| Forza unita | 362000 libbre | kN 1611 |
| Specificazione del collegamento | |||
| Collegamento | 3 1/2» PSHW533 | Compatibile con | PSH503 PSH553 PSH563 |
| OD | 4,160" | Identificazione | 2,498" |
| Minimo | |||
| Norma | 1 recut | ||
| Tipo - 2 | recut 2 | ||
| Tipo 3 | recut 3 | ||
| Il minimo compone la coppia di torsione | 6400 lb/ft | 10540 N m. | |
| L'optimum compone la coppia di torsione | 7200 lb/ft | 12702 N m. | |
| Il massimo compone la coppia di torsione | 8000lb/ft | 12702N m. | |
| Collegamento Efficientcy di tensione | 100% | Criteri di ispezione | Api 5A5, API 5CT |
3,500" X 15,8 lb/ft Hydril PSHW533
| Specificazione | ||
| Tubatura nominale OD | 3,50" | |
| Dimensione della deriva | 2,423" | |
| Grado d'acciaio | T-95 | |
| Peso nominale | 15,8 lb/ft | |
| Spessore della parete nominale | 0,476" | |
| Identificazione nominale | 2,548" | |
| Lunghezza del collegamento | ||
| Il collegamento compone la perdita | 4,49" | |
| Criteri fabbricanti | API 5CT | |
| Capacità della tubatura | ||
| Carico di snervamento del corpo | 430000 libbre | kN 1914 |
| API Collapse | 22330 PSI | 1540 barre |
| Rendimento interno | 22610 PSI | 1559 barre |
| Forza unita | 430000 libbre | kN 1914 |
| Specificazione del collegamento | |||
| Collegamento | 3 1/2» PSHW533 | Compatibile con | PSH503 PSH553 PSH563 |
| OD | 4,160" | Identificazione | 2,498" |
| Minimo | |||
| Norma | 1 recut | ||
| Tipo - 2 | recut 2 | ||
| Tipo 3 | recut 3 | ||
| Il minimo compone la coppia di torsione | 7800 lb/ft | 10540 N m. | |
| L'optimum compone la coppia di torsione | 9400 lb/ft | 12702 N m. | |
| Il massimo compone la coppia di torsione | 11100lb/ft | 12702N m. | |
| Collegamento Efficientcy di tensione | 100% | Criteri di ispezione | Api 5A5, API 5CT |
3,500" X 15,8 lb/ft Hydril PSHW533
| Specificazione | ||
| Tubatura nominale OD | 3,50" | |
| Dimensione della deriva | 2,423" | |
| Grado d'acciaio | L-80 | |
| Peso nominale | 15,8 lb/ft | |
| Spessore della parete nominale | 0,476" | |
| Identificazione nominale | 2,548" | |
| Lunghezza del collegamento | ||
| Il collegamento compone la perdita | 4,49" | |
| Criteri fabbricanti | API 5CT | |
| Capacità della tubatura | ||
| Carico di snervamento del corpo | 362000 libbre | kN 1611 |
| API Collapse | 18810 PSI | 1296 barre |
| Rendimento interno | 19040 PSI | 1313 barre |
| Forza unita | 362000 libbre | kN 1611 |
| Specificazione del collegamento | |||
| Collegamento | 3 1/2» PSHW533 | Compatibile con | PSH503 PSH553 PSH563 |
| OD | 4,160" | Identificazione | 2,498" |
| Minimo | |||
| Norma | 1 recut | ||
| Tipo - 2 | recut 2 | ||
| Tipo 3 | recut 3 | ||
| Il minimo compone la coppia di torsione | 7800 lb/ft | 10540 N m. | |
| L'optimum compone la coppia di torsione | 9400 lb/ft | 12702 N m. | |
| Il massimo compone la coppia di torsione | 9400lb/ft | 12702N m. | |
| Collegamento Efficientcy di tensione | 100% | Criteri di ispezione | Api 5A5, API 5CT |
L'appartamento 5CT ha specificato i requisiti dell'intelaiatura e la tubatura ai fini di produzione del gas o del petrolio, deve essere rivestita con materiale con forza e funzionalità sufficienti.
La tubatura dell'olio è le parti principali della costruzione perforata pozzo. Sono selezionate per le circostanze specifiche prevedute in un pozzo dato. Le portate di produzione e l'economia prevedute del pozzo determinano la dimensione della tubatura, che poi determina la dimensione necessaria di ogni foro precedente e tubolare. Una volta che le profondità tubolari di regolazione e di dimensione sono determinate, lo spessore della parete ed il grado di materiale poi sono scelti dal progettista buono per assicurare che la forza sia adeguata per i carichi previsti. L'api 5CT ha sviluppato le specifiche per tre connettori differenti per uso come raccordi per tubi di rivestimento: tubatura di Esterno-ribaltamento e coppia (tubatura turbata), tubatura di Non ribaltamento ed accoppiamenti, tubatura del Integrale-giunto.
Ci possono essere lo stessi materiale e gradi con tubatura rovesciantesi e la tubatura di non ribaltamento. La differenza massima fra loro è l'estremità del tubo, quella è diametro esterno. la tubatura di Non ribaltamento si riferisce all'estremità del tubo senza il filo extra ed il collare spessi e diritti. la tubatura di Non ribaltamento (NUE) è utilizzata molto più di meno della tubatura di EUE. Il costo di NUE è soltanto leggermente più di meno di EUE e la forza unita è sostanzialmente più di meno. Il diametro unito di coppia di NUE è più di meno di EUE, che offre alcuni vantaggi quando lo spazio è piccolo.
