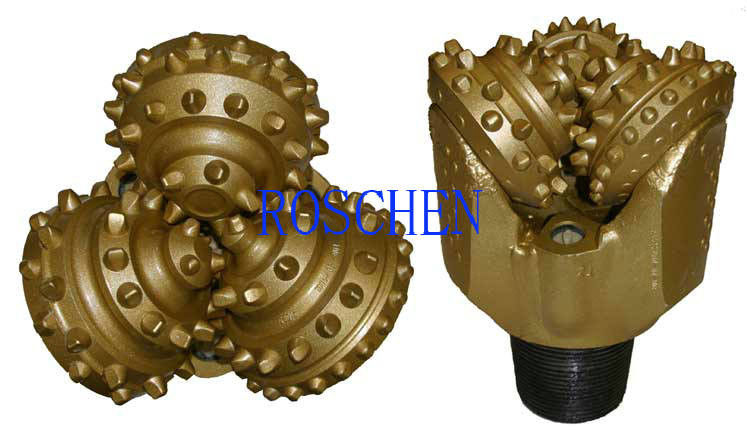

Alto uso triconico d'acciaio 13-5/8 della trivellazione del tagliente del manganese»
Descrizione triconica del tagliente:
Il tagliente triconico è la punta di perforazione più popolare nel mondo, può essere ampiamente usato per la perforazione di Oil&Gas, l'estrazione mineraria, il pozzo d'acqua, aree geologiche dell'esplorazione. I nostri divideds scalpello a rulli nel tagliente sigillato metallo e nel pezzo sigillato di gomma.
1. Il getto del C-centro può evitare la formazione di palla nel pezzo, eliminare l'area fluida al fondo del pozzo, accelerare il flusso ascendente dei tagli di perforazione e migliorare il dispositivo di protezione in caso di capovolgimento.
2. gli alti cuscinetti di saturazione NBR possono ridurrsi sigillare la pressione e migliorare l'affidabilità di sigillamento.
3. La protezione del G-calibro migliora l'abilità di misurazione e prolunga il tempo di impiego del pezzo.
4. aggiungendo una fila dei denti fra la conicità posteriore e l'uscita per sistemare il pozzo trivellato e per proteggere il cono.
Codice normale di IADC del tagliente triconico:
437 scalpelli a rulli di formazione TCI di morbidezza:
I 437 pezzi di TCI sono usati per perforare la resistenza alla compressione bassa, formazioni molto morbide. I pezzi di TCI massimizzano l'uso sia delle inserzioni dello scalpello che coniche di tungsteno del carburo di grandi diametri e di alta proiezione. Questa progettazione della struttura di taglio, combinata con il contrappeso massimo del cono, risultati nelle alte velocità di avanzamento pungenti. Il intermesh profondo delle file della taglierina impedisce il pezzo che mette nelle formazioni appiccicose.
517 scalpelli a rulli medi di formazione TCI:
Le 517 inserzioni aggressive del carburo di tungsteno dello scalpello delle caratteristiche sulle file del tallone e sulle file interne. Questa progettazione fornisce un tasso di perforazione veloce ed ha aggiunto il taglio della durevolezza della struttura nella formazione dura di medium--medium. Il giunto circolare di gomma di HSN fornisce il sigillamento adeguato per sopportare la durevolezza.
637 scalpelli a rulli duri di formazione TCI:
I 637 bit possono essere usati per perforare la formazione dura ed abrasiva. Le inserzioni resistenti all'uso del carburo di tungsteno sono utilizzate nelle file esterne per impedire la perdita di calibro pungente. I numeri massimi delle inserzioni a forma di emisferica sono utilizzati in tutte le file per fornire la durevolezza e la lunga vita della taglierina.
617 scalpelli a rulli semiduri di formazione TCI:
Le 617 inserzioni robuste del carburo di tungsteno dello scalpello delle caratteristiche sulla fila del tallone e conico sulle file interne. Questa progettazione fornisce un tasso di perforazione veloce ed ha aggiunto il taglio della durevolezza della struttura in medium alle formazioni semidure. Il giunto circolare di gomma di HSN fornisce il sigillamento adeguato per sopportare la durevolezza.
Parametri triconici del tagliente
Specificazione degli scalpelli a rulli triconici: | |||
IADC | WOB | RPM | Applicazione |
(KN/mm) | (r/min) | ||
111/114/115 | 0.3-0.75 | 200-80 | formazioni molto morbide con resistenza alla compressione bassa ed alta abilità del trapano, come argilla, fango indurito, gesso |
116/117 | 0.35-0.8 | 150-80 | formazioni molto morbide con resistenza alla compressione bassa ed alta abilità del trapano, come argilla, fango indurito, gesso |
121 | 0.3-0.85 | 200-80 | formazioni morbide con resistenza alla compressione bassa ed alta abilità del trapano, come fango indurito, gesso, sale, calcare molle |
124/125 | 180-60 | ||
131 | 0.3-0.95 | 180-80 | morbido alle formazioni medie con resistenza alla compressione bassa, come la scossa media e morbida, calcare molle medio, arenaria molle media, formazione media con i interbeds più duri ed abrasivi |
136/137 | 0.35-1.0 | 120-60 | |
211/241 | 0.3-0.95 | 180-80 | formazioni medie con alta resistenza alla compressione, come la scossa media e morbida, gesso duro, calcare molle medio, arenaria molle media, formazione morbida con i interbeds più duri. |
216/217 | 0.4-1.0 | 100-60 | |
246/247 | 0.4-1.0 | 80-50 | formazione semidura con alta resistenza alla compressione, come scisto duro, calcare, arenaria, dolomia |
321 | 0.4-1.0 | 150-70 | formazioni abrasive medie, come scisto abrasivo, calcare, arenaria, dolomia, gesso duro, di marmo |
324 | 0.4-1.0 | 120-50 | |
437/447/435 | 0.35-0.9 | 240-70 | formazioni molto morbide con resistenza alla compressione bassa ed alta abilità del trapano, come argilla, fango indurito, gesso, gesso, sale, calcare molle |
517/527/515 | 0.35-1.0 | 220-60 | formazioni morbide con resistenza alla compressione bassa ed alta abilità del trapano, come fango indurito, gesso, sale, calcare molle |
537/547/535 | 0.45-1.0 | 220-50 | morbido alle formazioni medie con resistenza alla compressione bassa, come la scossa media e morbida, calcare molle medio, arenaria molle media, formazione media con i interbeds più duri ed abrasivi |
617/615 | 0.45-1.1 | 200-50 | formazione semidura con alta resistenza alla compressione, come scisto duro, calcare, arenaria, dolomia |
637/635 | 0.5-1.1 | 180-40 | formazione dura con alta resistenza alla compressione, come calcare, arenaria, dolomia, gesso duro, di marmo |
Nota: Sopra i limiti di WOB e di RRPM non dovrebbe essere usato simultaneamente |
Diametro dello scalpello a rulli triconico: | |||
Dimensione | Pezzo d'acciaio del dente | Pezzo di TCI | |
in | millimetro | Peso (chilogrammi) | Peso (chilogrammi) |
3 7/8 | 98,4 | 5 | 6 |
4 5/8 | 117,5 | 6 | 6,5 |
5 7/8 | 149,2 | 17 | 18 |
6 | 152,4 | 18 | 19,5 |
6 1/2 | 165,1 | 19 | 22 |
7 7/8 | 200 | 29 | 29,5 |
8 1/2 | 215,9 | 35 | 38 |
8 3/4 | 222,2 | 36 | 40 |
9 1/2 | 241,3 | 57 | 59 |
9 7/8 | 250,8 | 58 | 60 |
10 5/8 | 269,9 | 66 | 74 |
12 1/4 | 311,1 | 85 | 111 |
13 5/8 | 346,1 | 118 | 120 |
14 3/4 | 374,6 | 140 | 160 |
17 1/2 | 444,5 | 230 | 255 |
20 | 508 | 428 | 443 |
22 | 558,8 | 520 | 560 |
26 | 660,4 | 720 | 810 |
