Martello inverso di circolazione
>
|
| Luogo di origine | La Cina |
| Marca | ROSCHEN |
| Certificazione | ISO |
| Numero di modello | MX5456 |

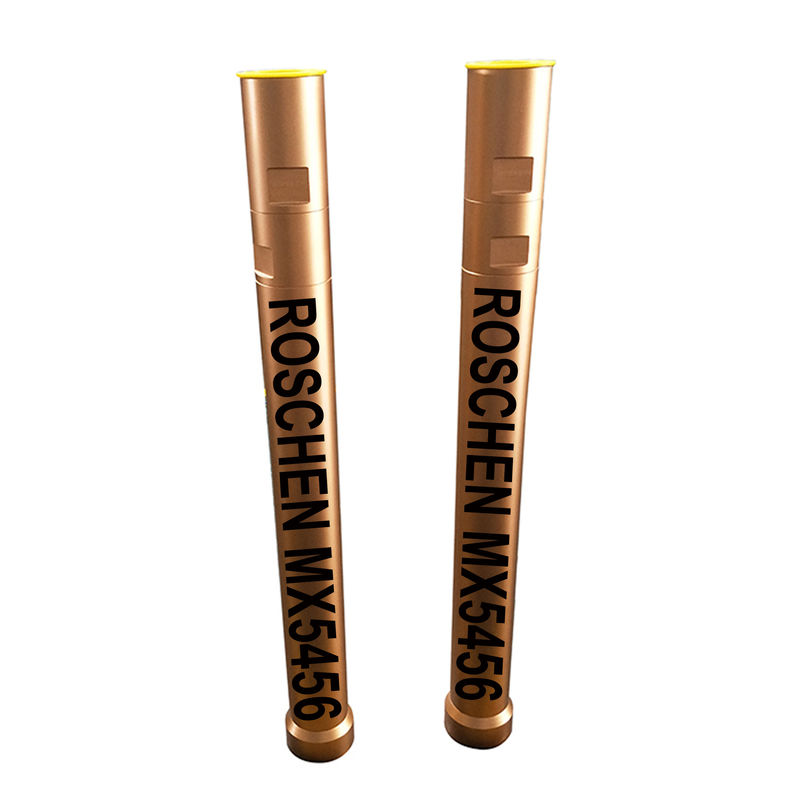

Roschen è in grado di produrre martelli RC serie MX5456, che hanno una buona perforazione in oro, sito minerario.
Il Mincon Xploration (MX) 5456 è uno strumento di campionamento geologico ad alte prestazioni che offre un funzionamento senza problemi in tutti i tipi di condizioni impegnative prodotte da Roschen. Offre velocità di penetrazione superiori rispetto ad altri produttori con perforazioni estremamente lisce e campionamento continuo. Come tutti i martelli Roschen DTH, l'MX mantiene un'eccellente pressione operativa per una durata prolungata e nel complesso è lo strumento necessario per ottenere il massimo da tutte le attrezzature. I prodotti Roschen sono tutti fabbricati in casa e tutti i processi sono controllati dall'esperto dipartimento tecnico di Roschen. Questo garantisce che la qualità che ti aspetti sia sempre consegnata.
Principali caratteristiche e vantaggi:
. Sistema di montaggio brevettato per componenti interni fissi.
. Un gambo estremamente robusto con una lunghezza corta consente un maggiore trasferimento di energia tra il pistone e la punta.
. Lunghezze del manicotto mandrino variabile per diverse condizioni di perforazione.
. Assemblaggio del tubo campione monoblocco.
. Tubi di campionamento appositamente trattati termicamente con resistenza all'usura superiore rispetto ai nostri concorrenti.
. Le dimensioni variabili del foro del tubo di campionamento consentono all'appaltatore una maggiore flessibilità nell'impostazione del suo utensile.
. Manicotto antiusura temprato per un'ottima resistenza all'usura anche nelle condizioni più abrasive.
. Le filettature multi-avvio su testa e mandrino assicurano un facile accoppiamento / disaccoppiamento del martello.
. Manicotto con mandrino spruzzato in metallo e opzioni di usura per maggiore resistenza all'usura sulla circolazione esterna.
. Tutti i componenti interni critici sono trattati termicamente sotto stretto controllo per massimizzare la longevità degli utensili.
. Facilità di manutenzione senza strumenti speciali di montaggio o smontaggio.
| Dati tecnici del martello pneumatico MX5456 | ||
| specificazioni | metrico | Imperiale |
| Diametro esterno del martello | 132 millimetri | 5.2” |
| Hammer Length (Less Drill Bit) | 1.165 millimetri | 45.9” |
| Chiave piatta per chiave frontale | 100 millimetri | 4” |
| Tipo di stelo del trapano | MX5456 | |
| Filo di testa | 4 1/2 "Metzke | |
| Intervallo dimensioni bit di foratura | 137mm - 146mm | 5.4 "- 5.75" |
| Peso del martello (meno bit) | 77 Kgs | 170 libbre |
| Peso massimo del trapano | 18,7 kg | 41,2 libbre |
| Peso del pistone | 19 Kgs | 41,9 Lb |
| Make up Torque | 5288-7050 NM | 3900-5200 FT libbre |
| Stand backhead | 0,75 millimetri | 0,030” |
| Pacchetto minimo di aria raccomandato | 25.5m3 / min @ 24.1Bar | 900cfm @ 350psi |
Elenco delle parti:
| Articolo | Parte n | Descrizione |
| MX5456AS02 | MX5456 Martello 4 1/2 "Metzke | |
| 1 | 1300-0850 | Anello di sicurezza interno |
| 2 | MX5456AT11 | Tubo adattatore 4,5 pin Metzke |
| 3 | BS 228 | O Ring (x 2) |
| 4 | BS 040 | O ring |
| 5 | MX5456SC01 | AIRSCREEN |
| 6 | MX5456BH11 | Testa posteriore 4 ½ Metzke |
| 7 | 8406-0200-N8 | Guarnizione della valvola di ritegno |
| 8 | MX5456CV01 | Stantuffo della valvola di ritegno |
| 9 | MX5456SP01 | Controllare la molla della valvola |
| 10 | MX5456SM01 | Anello di trucco in acciaio |
| 11 | MX5456LR01 | Anello di blocco |
| 12 | MX5456SS01 | distanziatore |
| 13 | MX5456ST01 | Provetta |
| MX5456ST03 | Provetta | |
| 14 | BS230 | O ring |
| 15 | MX5456DR01 | Tubo per provette |
| 16 | BS228 | O ring |
| 17 | BS237 | O Ring (x 2) |
| 18 | BS042 | O ring |
| 19 | MX5456SR01 | Anello di seduta |
| 20 | MX5456IC01 | Cilindro interno |
| 21 | MX5456PN01 | Pistone |
| 22 | MX5456WS01 | Indossare la manica |
| 23 | MX5456PR01 | Anello di ritenzione del pistone |
| 24 | MX5456BB01 | Aligner Bearing Bush |
| 25 | N7-102-4 | O Ring (x 2) |
| 26 | 5456PIN | Perni di fissaggio per punte x 8 (set) |
| 27 | MX5456CK11 | Mandrino |
Le pressioni dell'aria sono fornite per compressori che operano a livello di tenuta a 20 ° C (68 ° F). È necessario apportare correzioni al volume effettivo del compressore per tener conto della temperatura, dell'altitudine e dell'umidità relativa.
I martelli DTH devono ricevere un rifornimento costante di olio per perforazione da roccia appropriato per proteggere i componenti interni e per fornire una buona tenuta d'aria tra le superfici di corsa del martello per una perforazione efficiente. Roschen raccomanda l'uso di Roschen Losonsafe® Rock Drill Oil (RDO) per mantenere le prestazioni ottimali e prolungare la vita dei componenti interni. Il corretto consumo di olio dipende dal volume e dalle condizioni dell'aria. Fare riferimento al grafico di lubrificazione sottostante per le raccomandazioni. Durante la perforazione in condizioni di umidità, la quantità normale dovrebbe essere raddoppiata. Dovrebbero esserci evidenze visive di olio attorno allo stelo del trapano e all'interno delle giunture del tubo quando si sostituiscono le provette.
Se si utilizzano oli per perforazione di roccia a base di petrolio, il grado di olio consigliato dipende dalla temperatura ambiente e dalla pressione di esercizio. Come regola generale, l'olio per frese da roccia ISO320 deve essere utilizzato ogni qualvolta possibile, poiché il martello è uno strumento ad alta frequenza, tuttavia, laddove la pompa non può pompare l'olio nelle condizioni più fredde, è possibile utilizzare un grado inferiore di olio come da grafico sotto.
Punta del trapano
| Diametro | Tipo di faccia | Numero di parte | Descrizione | No. x Button Dia (pollici) | Fori del campione | Peso approssimativo | ||||
| mm | pollice | Esterno | Viso | Centro | Kg. | Libbre. | ||||
| 137 | 5 3/8 | Concavo | 5456137C10 | 5 3 / 8CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 137 | 5 3/8 | Formazione dura | 5456137H10 | 5 3 / 8HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | Concavo | 5456140C10 | 5 1 / 2CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | Drop Center | 5456140D10 | 5 1 / 2DC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | Formazione dura | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 143 | 5 5/8 | Drop Center | 5456143D10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 143 | 5 5/8 | Formazione dura | 5456143H10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | Concavo | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | Drop Center | 5456146D10 | 5 3/4 MX5456DC BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | Formazione dura | 5456146H10 | 5 3 / 4HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 152 | 6 | Formazione dura | 5456152H10 | 6 HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 18 | 39.7 |
| 165 | 6 1/2 | Drop Center | 5456165C01 | 6 1/2 punta collare MX5456 | 8 * 5/8 | 4 * 9/16 | 4 * 1/2 | 2 | 18 | 39.7 |
| 190 | 7 1/2 | Drop Center | 5456190C10 | 7 1/2 punta collare MX5456 | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44.1 |
| 200 | 8 | Drop Center | 5456200C10 | 8 "punta collare MX5456 | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44.1 |
