8 3/4" pezzo di cono triconico del rullo di TCI/tagliente triconico del pezzo di roccia/pozzo di petrolio

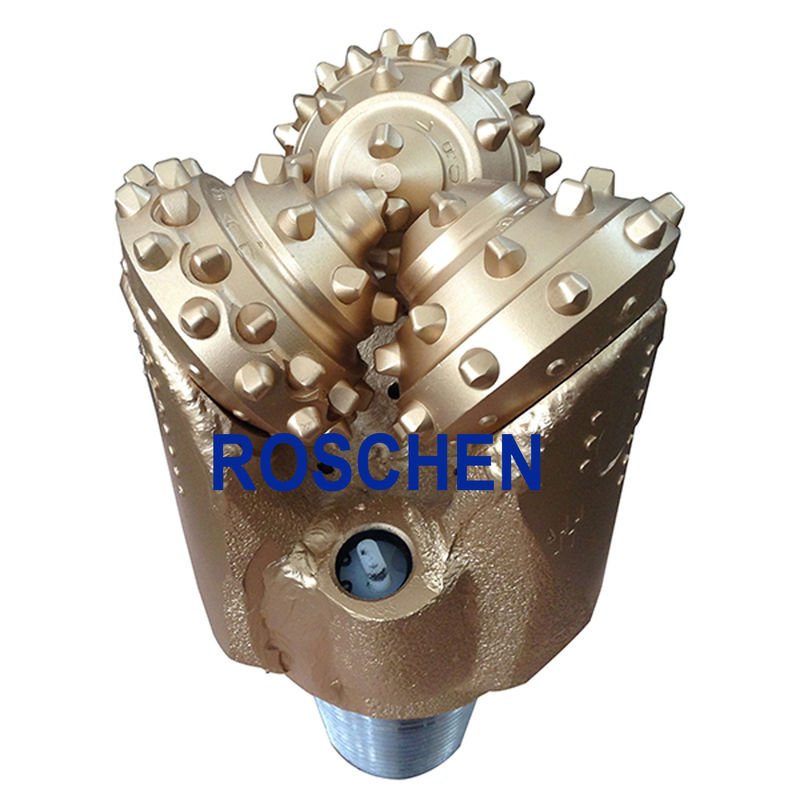

16 dentro. Tagliente triconico di GTX TCI, IADC 535
Descrizione:
La famiglia dei taglienti triconici di Hughes Christensen GT™, di GTX™, di GX™ e di STX™ dal panettiere Hughes ha accumulato l'esperienza di campo significativa negli ultimi dieci anni, trasformandosi nei taglienti della scelta per molti operatori ed appaltatori in varie applicazioni. Questi pezzi sono sviluppati sopra le tecnologie campo-provate, facendo uso dei materiali di alta qualità e processi di fabbricazione superiori per fornire la prestazione di perforazione affidabile e costante.
Applicazioni:
. Applicazioni di perforazione convenzionali
. Applicazioni del motore e rotatorie
Caratteristiche/benefici:
. GTX che sopporta - la linea di GTX caratterizza una palla e un cuscinetto a rulli sigillati giunto circolare. Questi pezzi sono raccomandati per l'alta perforazione di RPM e le applicazioni direzionali dove le sezioni e le ore del foro sul pezzo sono ridotte.
. Penetrazione massima - azione di perforazione aggressiva a causa di contrappeso molto grande del cono e di progettazione profonda del dente del intermesh con buona ventilazione.
. Getto concentrare - un quarto getto è posizionato nel centro del pezzo ed è utilizzato per impedire il pezzo Balling e la riduzione collegata della velocità di avanzamento.
Specifiche:
. Dimensione: 16 dentro. (406,4 millimetri)
. Tipo pungente: GTX-C30
. IADC: 535
. Tipo del dente: TCI
. Pacchetto guarnizione/del cuscinetto: Un rullo di due file/giunto circolare protetto
. Collegamento: 7-5/8 REG API
. Max. Weight sul pezzo: 35 - 87 klb (15 - 38 tn o kdaN)
. Velocità di rotazione: Per le applicazioni del motore e rotatorie
. Coppia di torsione di trucco: kNm 34,0 - 40,0 kft-libbre (46,1 - 54,2)
NO. | DIMENSIONE BIT DELLA ROCCIA | Registro. PIN API | |
in | millimetro | ||
1 | 3 3/4 | 95,3 | 2 3/8 |
2 | 3 7/8 | 98,4 | 2 3/8 |
3 | 4 1/8 | 104,8 | 2 3/8 |
4 | 4 1/4 | 108 | 2 3/8 |
5 | 4 1/2 | 114,3 | 2 3/8 |
6 | 4 5/8 | 117,5 | 2 7/8 |
7 | 4 3/4 | 120,7 | 2 7/8 |
8 | 4 7/8 | 123,8 | 2 7/8 |
9 | 5 1/2 | 139,7 | 3 1/2 |
10 | 5 5/8 | 142,9 | 3 1/2 |
11 | 5 2/3 | 143,9 | 3 1/2 |
12 | 4 3/4 | 146,1 | 3 1/2 |
13 | 5 7/8 | 149,2 | 3 1/2 |
14 | 6 | 152,4 | 3 1/2 |
15 | 6 1/8 | 155,6 | 3 1/2 |
16 | 6 1/4 | 158,8 | 3 1/2 |
17 | 6 1/2 | 165,1 | 3 1/2 |
18 | 6 5/8 | 168,3 | 3 1/2 |
19 | 6 3/4 | 171,5 | 3 1/2 |
20 | 7 1/2 | 190,5 | 4 1/2 |
21 | 7 5/8 | 193,7 | 4 1/2 |
22 | 7 7/8 | 200 | 4 1/2 |
23 | 8 3/8 | 212,7 | 4 1/2 |
24 | 8 1/2 | 215,9 | 4 1/2 |
25 | 8 5/8 | 219,1 | 4 1/2 |
26 | 8 3/4 | 222,3 | 4 1/2 |
27 | 9 1/2 | 241,3 | 6 5/8 |
28 | 9 5/8 | 244,5 | 6 5/8 |
29 | 9 7/8 | 250,8 | 6 5/8 |
30 | 10 1/2 | 266,7 | 6 5/8 |
31 | 10 5/8 | 269,9 | 6 5/8 |
32 | 11 | 279,4 | 6 5/8 |
33 | 11 5/8 | 295,3 | 6 5/8 |
34 | 12 | 304,8 | 6 5/8 |
35 | 12 1/4 | 311,2 | 6 5/8 |
36 | 12 5/16 | 312,7 | 6 5/8 |
37 | 13 3/8 | 314,3 | 6 5/8 |
38 | 12 7/16 | 315,9 | 6 5/8 |
39 | 12 5/8 | 320,7 | 6 5/8 |
40 | 13 1/8 | 333,4 | 6 5/8 |
41 | 13 1/2 | 342,9 | 6 5/8 |
42 | 13 5/8 | 346,1 | 6 5/8 |
43 | 13 3/4 | 349,3 | 6 5/8 |
44 | 14 1/2 | 368,3 | 7 5/8 |
45 | 14 3/4 | 374,7 | 7 5/8 |
46 | 15 1/2 | 393,7 | 7 5/8 |
47 | 16 | 406,4 | 7 5/8 |
48 | 17 1/2 | 444,5 | 7 5/8 |
49 | 18 7/8 | 479,4 | 7 5/8 |
50 | 20 | 508 | 7 5/8 |
51 | 22 | 558,8 | 7 5/8 |
52 | 24 | 609,6 | 7 5/8 |
53 | 26 | 660,4 | 7 5/8 |
54 | 28 | 711,2 | 7 5/8 |
55 | 30 | 762 | 7 5/8 |
