Sistema di campionamento U100, campionatori U100 per prove del suolo, perforazioni di campionamento geotecnico

Sistema di campionamento U100, campionatori U100 per analisi del suolo

Campionatore U100 per analisi del suolo

Sistema di campionamento U100, campionatori U100

Campionatori U100 (U4) e U70 - utilizzati per ottenere campioni indisturbati nella maggior parte dei terreni e in alcune rocce deboli.Il campionatore U100 fornisce un campione di diametro nominale di 100 mm (4") e l'U70 fornisce un campione di diametro nominale di 70 mm.

Sistemi di campionamento U100
L'attrezzatura Roschen U100 Sampling Systems è progettata per ottenere campioni indisturbati nella maggior parte dei terreni e in alcune rocce deboli come gesso e marna.Il campionatore produce un nucleo di terreno di diametro nominale di 100 mm (4"), lungo circa 450 mm (18").

Il tubo campione con la scarpa da taglio attaccata viene conficcato nel terreno per mezzo di un martello scorrevole.

Una testa di azionamento (o alloggiamento a campana) si inserisce tra il martello scorrevole e il tubo campione e contiene uno "spazio di overdrive" e una valvola a sfera.La valvola a sfera consente il rilascio dell'aria mentre il tubo viene spinto nel terreno.

Due tipi di sistema di campionamento U100 sono di uso comune:

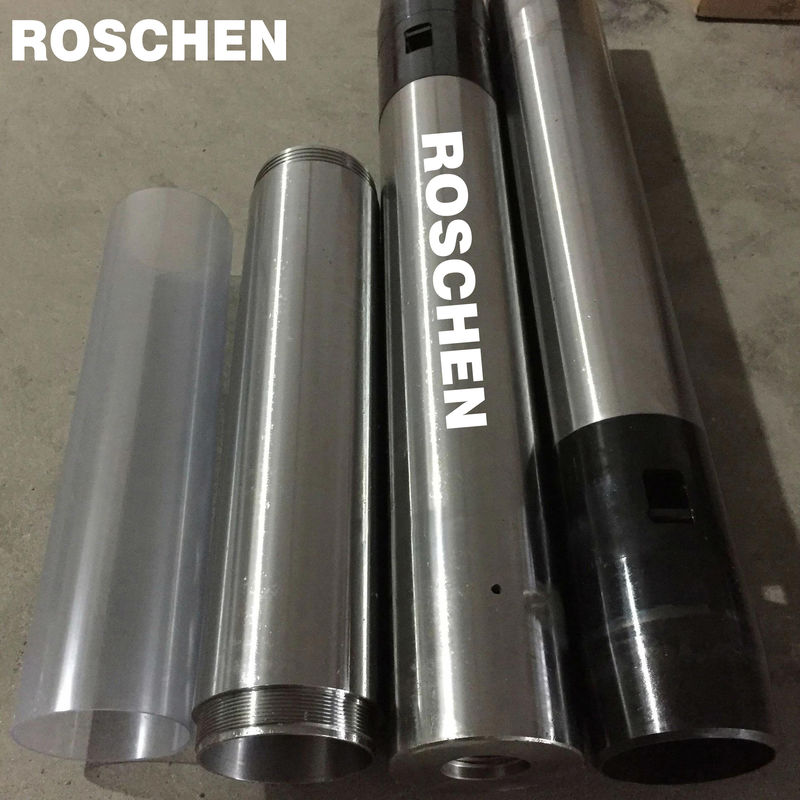

Sistema standard
Consiste in un tubo campione in acciaio o alluminio, scarpa da taglio e le scarpe da taglio Corecatch opzionali sono cementate e possono avere un bordo liscio o seghettato.Sono disponibili tappi terminali in plastica o in lega per adattarsi alle provette dei campioni e una speciale ceralacca viene utilizzata per la conservazione a lungo termine dei campioni.

Sistema di rivestimento in plastica
Consiste in un tubo del corpo in acciaio, che racchiude un rivestimento in plastica sostituibile.I pattini da taglio lisci o seghettati si attaccano alla base del tubo del corpo e un raccoglitore di anime e un anello distanziatore opzionali (necessari quando si utilizza un raccoglitore di anime).Sono disponibili tappi terminali in plastica per adattarsi ai rivestimenti in plastica.

Sebbene l'utilizzo di rivestimenti in plastica riduca il costo complessivo di ottenimento e conservazione dei campioni, la scarpa da taglio è necessariamente più spessa e quindi il campione significativamente più disturbato rispetto al sistema standard.

Per entrambi i sistemi sono disponibili connettori per unire due o più provette di campionamento in serie.
