Progetti usati jumbo di perforazione di cantieri sotterranei del martello superiore idraulico
Jumbo di perforazione del martello superiore idraulico

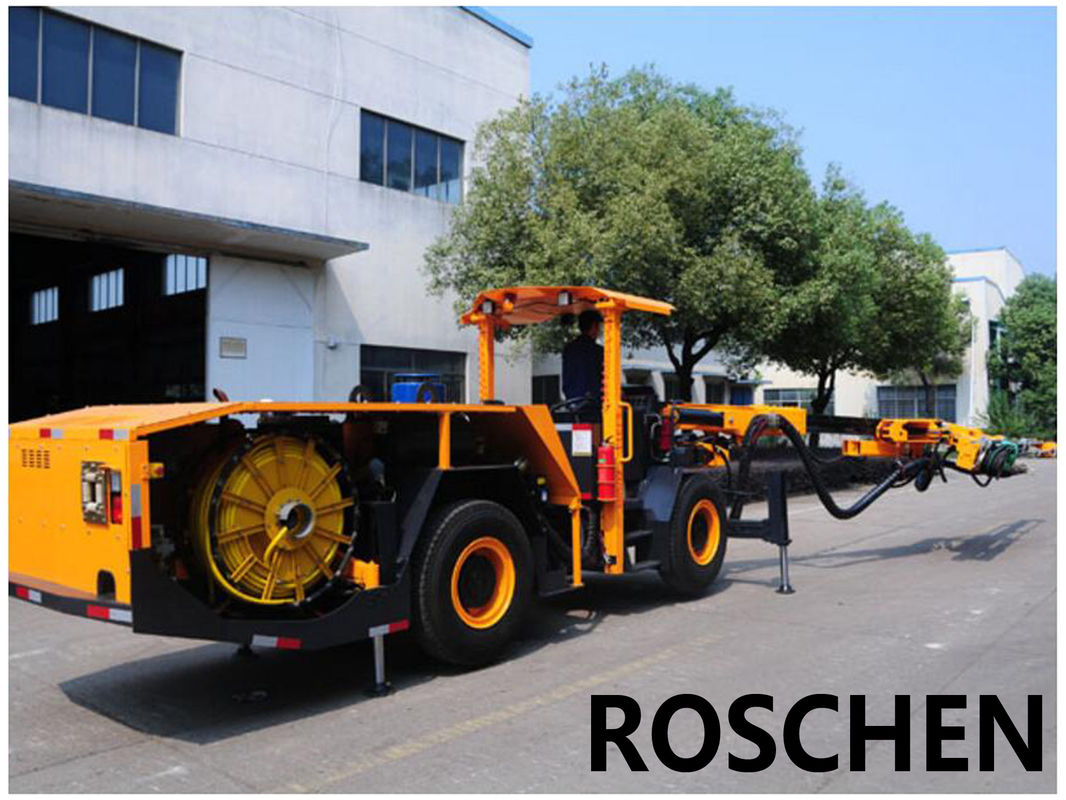

Modello: Jumbo di perforazione RS-111
I jumbo della perforazione sono utilizzati solitamente nei cantieri sotterranei, se estrarre è fatta perforando e facendo saltare. Inoltre sono utilizzati nel traforo, se la durezza della roccia impedisce l'uso di traforo delle macchine.
Un jumbo della perforazione consiste di un, due o tre carrelli del martello pneumatico, a volte una piattaforma, che il minatore sta sopra per caricare i fori con gli esplosivi, radura il fronte del tunnel oppure. I carrelli sono serrati sul telaio, che sostiene inoltre la cabina dei minatori e naturalmente il motore. I jumbo moderni della perforazione sono relativamente grandi, là sono tuttavia quei più piccoli per uso nelle circostanze ristrette. Considerando che i jumbo moderni misura solitamente con i pneumatici ed a diesel, là sono inoltre esistono le varianti con le ruote d'acciaio, guidare sulle rotaie e perfino il singolo trasporto slitta-ha montato quelli. La energia elettrica è inoltre jumbo comuni e storici è stata alimentata da aria appiattita. L'elettricità e l'aria appiattita non producono naturalmente gas di scarico, che è preferibile se il lavoro è fatto in più piccoli tunnel in cui la buona ventilazione è difficile.
Caratteristiche:
1. Il RS-111 è una piattaforma di produzione superiore idraulica del martello progettata per una sezione trasversale di 12-35 m2 per uso nei progetti di cantieri sotterranei.
2. l'asta universale robusta della perforazione crea la copertura ideale della perforazione del fronte. Il parallelismo automatico e 360 si rivoltano permettono a facile, velocemente ed al posizionamento accurato per la perforazione del fronte. Perforazione di Sideaways e perforazione del foro passante.
3. La configurazione delle componenti tiene conto l'operatore avere una chiara vista quando perfora e viaggiando. 4 i telai potente e ben equilibrato dell'azionamento della ruota lasciano la piattaforma di produzione di traforo muoversi attraverso spazio limitato e terreno accidentato nelle miniere. Un freno di stazionamento doppio del circuito e un parcheggio incluso del multi-disco/freno di sicurezza assicurano la sicurezza nel regolare e su terreno inclinato.
4. l'indeciso idraulico ad alta frequenza provato campo consegna il rendimento elevato. Un'efficienza di trasferimento dell'onda di urto ottimizzata pistone trapezoidale della percussione, in modo dal trapano può penetrare più profondo mentre fanno diminuire il costo delle parti di ricambio.
5. La carrozza dell'operatore sta sicura e bene. Molte caratteristiche automatiche semplificano il controllo di perforazione in modo dai minatori possono mettere a fuoco sulla perforazione veloce ed accurata.
6. Tutti i punti di servizio del jumbo di spostamento idraulico sono facilmente accessibili, semplificando la manutenzione programmata.
Specifiche tecniche di parametri:
| Lunghezza | 11300mm | |
| Larghezza | 1750mm | |
| Altezza | 2000/3000mm | |
| Velocità di camminata, orizzontale | 10 km/ora | |
| Abilità del grado | 0,25 | |
| Protezione | ||
| Livello acustico | <100 dB=""> | |
| Baldacchino regolabile di sicurezza | SCHIOCCHI + DISPOSITIVI DI PROTEZIONE IN CASO DI CAPOVOLGIMENTO | |
| Sistema di perforazione | ||
| Indeciso | 1xHC50/R38 | 1xHC109/R38 |
| Peso | 112 chilogrammi | 151 chilogrammo |
| Potere di percussione | 13 chilowatt | 18,8 chilowatt |
| Flusso di percussione | 105 l/min | 135 l/min |
| Potere di percussione | 130 barre | 135 barre |
| Pressione di rotazione | 150 barre | 150 barre |
| Frequenza | 62 hertz | 47 hertz |
| Coppia di torsione di rotazione | 325 nanometro | 780 nanometro |
| Diametro del foro. | 32-89mm | 45-102mm |
| Dimensione di Rod | R38-H35-R32 | |
| L'alimentazione si rivolta | 360o | |
| Spinta della lunghezza | 3450mm | |
| Colpo dell'alimentazione | 1600mm | |
| Grado di elevazione | 90o | |
| Angolo del colpo | 90o | |
| Angolo di oscillazione | 45o destra sinistra 45o | |
| Asta | ||
| Modello | K26F | |
| Tipo | Parallelismo automatico | |
| Estensione dell'asta | 1200mm | |
| Grado di elevazione | 45o | |
| Angolo del colpo | 16o | |
| Angolo di oscillazione | 45o destra sinistra 45o | |
| Centrale elettrica di potenza idraulica elettrica | ||
| Potere del motore | un CA di 45 chilowatt kW/55 trifase | |
| Percussione + alimentazione + asta | Pompa a pistone variabile | |
| Rotazione | Pompa a ingranaggi | |
| Filtrazione | 10ɥ | |
| Serbatoio idraulico | 240L | |
| Radiatore dell'olio idraulico | Dispositivo di raffreddamento di acqua | |
| Tensione | 380V | |
| Frequenza | 50Hz | |
| Inizio | △-Y | |
| Avvolgicavo | 1xK440 | |
| Lunghezza di cavo | 100m / 80m | |
| Dimensione del cavo | ɸ28mm/ɸ32mm | |
| Tipo di cavo | 3x35+3G6+2x1.5 | |
| 3x50+3G6+2x1.5 | ||
| Sistema di aria e dell'acqua | ||
| Compressore | 1xJN5 | |
| Uscita | 0.5m3/min | |
| Pressione | 5-7 barra | |
| Lubrificazione dello stinco | Foschia dell'olio | |
| Consumo dell'aria di lubrificazione dello stinco | 0.3m3/min | |
| Consumo di olio di lubrificazione dello stinco | 180-250g/h | |
| Pompa di Flessinga | 1xCR3 | |
| Potere | 1,5 chilowatt | |
| Uscita | 3m3/h | |
| Sotto il trasporto | ||
| Motore diesel | Deutz BF4L2011 53 chilowatt, 2800rpm | |
| Pulizia del gas della coda | Catalizzatori dello scarico | |
| Sistema di azionamento | azionamento a 4 ruote | |
| Oscillazione | Asse posteriore ±10o | |
| Gomma | 11.00-20 | |
| Guida | articolazione di ±40o | |
| Freno di stazionamento | Freni a disco del Duo-circuito | |
| Parcheggio/emergenza | Multi-disco su trasporto | |
| Serbatoio di combustibile | 60L |
