trapano verga
>
|
| Luogo di origine | Germania |
| Marca | ROSCHEN |
| Certificazione | ISO, API |
| Numero di modello | 2" 3" 4" 4 1/2„ 5" 6" 7" 8" 10" 12" |
Lubrifichi spec. 5DP dell'asta di perforazione 4-1/2 api con rettitudine più ad alta resistenza della prestazione

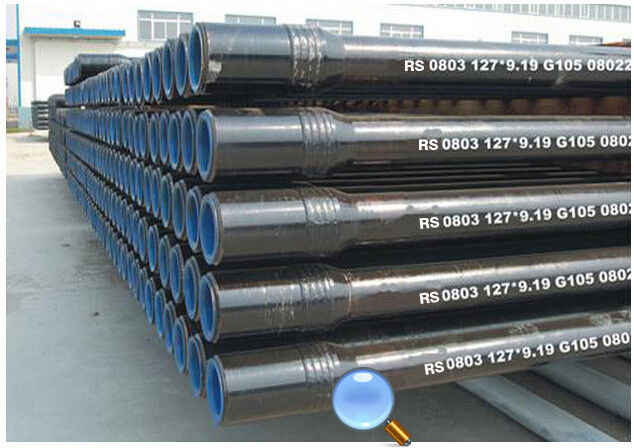

Lubrifichi l'asta di perforazione
Possiamo fornire tutti i tipi di aste di perforazione che sono coerenti con spec. 5DP o SY di api.
Le aste di perforazione possono essere fatte come requisiti dei clienti ed essere fornite dello stesso tipo di giunti dello strumento.
Le linee di produzione avanzate dell'asta di perforazione possono trasferire i parametri della saldatura alla migliore posizione per assicurare la qualità della zona di saldatura; il processo di trattamento termico con la caratteristica di interno e di esterno che si raffreddano allo stesso tempo può fare un carattere meccanico più affidabile e più stabile. L'applicazione di peso automatico, della misura di lunghezza e delle annotazioni automatiche dello spruzzo può assicurare la tracciabilità dei prodotti. L'applicazione delle linee d'ispessimento e di riscaldamento e di 1250 tonnellate di macchina rovesessa può assicurare al raduno di dimensione di ispessimento il livello di usando di spec. 5DR di api della fornace del CN per l'intero riscaldamento del corpo del tubo ed estiguere, temperante il processo avanzato del trattamento termico della macchina può assicurare il carattere meccanico del tubo. La macchina di raddrizzamento idraulica della metropolitana assicura la rettitudine e il coaxiality del corpo del tubo.
Specifiche standard dell'asta di perforazione
| Spec. | OD del trapano corpo del tubo |
Spessore della parete dell'asta di perforazione |
OD di collo della saldatura |
Giunto dello strumento | RSC diametro di smusso |
Approssimazione qualità |
|||||||
| OD | diametro interno del filo maschio |
lunghezza del maschio il OD del filo |
lunghezza della femmina il OD del filo |
||||||||||
| NO.1 | NO.1 | grado | ribaltamento | RSC | DP di D millimetro |
t millimetro |
Teb di D millimetro |
D millimetro |
dp millimetro |
LPb millimetro |
Lb millimetro |
Df millimetro |
DP di W kg/m |
| A.2 | -12,5% | Max | ±0.8 | +0,4 -0,8 |
±6.4 | ±6.4 | ±0.4 | Calcolato | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| IU | |||||||||||||
| 4 | 14,00 | E | IU | NC40 | 101,60 | 8,38 | 106,4 | 133,4 | 71,4 | 177,80 | 254,00 | 127,40 | 22,42 |
| 4 | 14,00 | S | IU | NC40 | 101,60 | 8,38 | 106,4 | 133,4 | 68,3 | 177,80 | 254,00 | 127,40 | 22,76 |
| 4 | 14,00 | G | IU | NC40 | 101,60 | 8,38 | 106,4 | 139,7 | 61,9 | 177,80 | 254,00 | 127,40 | 23,61 |
| 4 | 14,00 | D | IU | NC40 | 101,60 | 8,38 | 106,4 | 139,7 | 50,8 | 177,80 | 254,00 | 127,40 | 24,03 |
| 4-1/2 | 13,75 | E | IU | NC46 | 114,30 | 6,88 | 119,1 | 152,4 | 85,7 | 177,80 | 254,00 | 145,26 | 22,50 |
| 2-3/8 | 6,65 | E | UE | NC26 | 60,32 | 7,11 | 65,1 | 85,7 | 44,5 | 177,80 | 203,20 | 82,90 | 10,45 |
| 2-3/8 | 6,65 | X, G | UE | NC26 | 60,32 | 7,11 | 65,1 | 85,7 | 44,5 | 177,80 | 203,20 | 82,90 | 10,58 |
| 2-7/2 | 10,40 | E | UE | NC31 | 73,02 | 9,19 | 81,0 | 104,8 | 54,0 | 177,80 | 228,60 | 100,41 | 16,25 |
| 2-7/8 | 10,40 | X, G | UE | NC31 | 73,02 | 9,19 | 81,0 | 104,8 | 50,8 | 177,80 | 228,60 | 100,41 | 16,50 |
| 2-7/8 | 10,40 | S | UE | NC31 | 73,02 | 9,19 | 81,0 | 111,1 | 41,3 | 177,80 | 228,60 | 100,41 | 17,19 |
| 3-1/2 | 9,50 | E | UE | NC38 | 88,90 | 6,45 | 98,4 | 120,7 | 68,3 | 203,20 | 266,70 | 116,28 | 15,77 |
| 3-1/2 | 13,30 | E | UE | NC38 | 88,90 | 9,35 | 98,4 | 120,7 | 68,3 | 203,20 | 266,70 | 116,28 | 20,77 |
| 3-1/2 | 13,30 | X | UE | NC38 | 88,90 | 9,35 | 98,4 | 127,0 | 65,1 | 203,20 | 266,70 | 116,28 | 21,76 |
| 3-1/2 | 13,30 | G | UE | NC38 | 88,90 | 9,35 | 98,4 | 127,0 | 61,9 | 203,20 | 266,70 | 116,28 | 21,90 |
| 3-1/2 | 13,30 | S | UE | NC38 | 88,90 | 9,35 | 98,4 | 127,0 | 54,0 | 203,20 | 266,70 | 116,28 | 22,22 |
| 3-1/2 | 13,50 | E | UE | NC38 | 88,90 | 11,40 | 98,4 | 127,0 | 65,1 | 203,20 | 266,70 | 116,28 | 24,67 |
| 3-1/2 | 13,50 | X | UE | NC38 | 88,90 | 11,40 | 98,4 | 127,0 | 61,9 | 203,20 | 266,70 | 116,28 | 25,07 |
| 3-1/2 | 13,50 | G | UE | NC38 | 88,90 | 11,40 | 98,4 | 127,0 | 54,0 | 203,20 | 266,70 | 116,28 | 25,38 |
| 3-1/2 | 13,50 | S | UE | NC40 | 88,90 | 11,40 | 98,4 | 139,7 | 57,2 | 203,20 | 266,70 | 127,40 | 26,19 |
| UE | |||||||||||||
| 4 | 14,00 | E | UE | NC46 | 101,60 | 8,38 | 114,3 | 152,4 | 82,6 | 177,80 | 254,00 | 145,26 | 23,67 |
| 4 | 14,00 | X, G | UE | NC46 | 101,60 | 8,38 | 114,3 | 152,4 | 82,6 | 177,80 | 254,00 | 145,26 | 24,12 |
| 4 | 14,00 | S | UE | NC46 | 101,60 | 8,38 | 114,3 | 152,4 | 76,2 | 177,80 | 254,00 | 145,26 | 24,46 |
| 4-1/2 | 13,75 | E | UE | NC50 | 114,30 | 6,88 | 127,0 | 168,3 | 95,3 | 177,80 | 254,00 | 153,99 | 23,65 |
| 4-1/2 | 16,60 | E | UE | NC50 | 114,30 | 8,56 | 127,0 | 168,3 | 95,3 | 177,80 | 254,00 | 153,99 | 27,51 |
| 4-1/2 | 16,60 | X, G | UE | NC50 | 114,30 | 8,56 | 127,0 | 168,3 | 95,3 | 177,80 | 254,00 | 153,99 | 28,07 |
| 4-1/2 | 16,60 | S | UE | NC50 | 114,30 | 8,56 | 127,0 | 168,3 | 88,9 | 177,80 | 254,00 | 153,99 | 28,47 |
| 4-1/2 | 20,00 | E | UE | NC50 | 114,30 | 10,92 | 127,0 | 168,3 | 92,1 | 177,80 | 254,00 | 153,99 | 32,93 |
| 4-1/2 | 20,00 | X, G | UE | NC50 | 114,30 | 10,92 | 127,0 | 168,3 | 88,9 | 177,80 | 254,00 | 153,99 | 33,63 |
| 4-1/2 | 20,00 | S | UE | NC50 | 114,30 | 10,92 | 127,0 | 168,3 | 76,2 | 177,80 | 254,00 | 153,99 | 34,34 |
| 4-1/2 | 16,60 | E | IEU | NC46 | 114,30 | 8,56 | 119,1 | 168,3 | 82,6 | 177,80 | 254,00 | 145,26 | 27,36 |
| 4-1/2 | 16,60 | X, G | IEU | NC46 | 114,30 | 8,56 | 119,1 | 158,8 | 76,2 | 177,80 | 254,00 | 145,26 | 27,73 |
| 4-1/2 | 16,60 | S | IEU | NC46 | 114,30 | 8,56 | 119,1 | 158,8 | 69,9 | 177,80 | 254,00 | 145,26 | 28,04 |
| 4-1/2 | 20,00 | E | IEU | NC46 | 114,30 | 10,92 | 119,1 | 158,8 | 76,2 | 177,80 | 254,00 | 145,26 | 32,94 |
| 4-1/2 | 20,00 | X | IEU | NC46 | 114,30 | 10,92 | 119,1 | 158,8 | 69,9 | 177,80 | 254,00 | 145,26 | 33,69 |
| 4-1/2 | 20,00 | G | IEU | NC46 | 114,30 | 10,92 | 119,1 | 158,8 | 63,5 | 177,80 | 254,00 | 145,26 | 33,97 |
| 4-1/2 | 20,00 | S | IEU | NC46 | 114,30 | 10,92 | 119,1 | 158,8 | 57,2 | 177,80 | 254,00 | 145,26 | 34,23 |
| IEU | |||||||||||||
| 5 | 19,50 | E | IEU | NC50 | 127,00 | 9,19 | 130,2 | 168,3 | 95,3 | 177,80 | 254,00 | 153,99 | 31,79 |
| 5 | 19,50 | X | IEU | NC50 | 127,00 | 9,19 | 130,2 | 168,3 | 88,9 | 177,80 | 254,00 | 153,99 | 32,58 |
| 5 | 19,50 | G | IEU | NC50 | 127,00 | 9,19 | 130,2 | 168,3 | 82,6 | 177,80 | 254,00 | 153,99 | 32,95 |
| 5 | 19,50 | S | IEU | NC50 | 127,00 | 9,19 | 130,2 | 168,3 | 69,9 | 177,80 | 254,00 | 153,99 | 33,60 |
| 5 | 19,50 | E | IEU | 5 (1/2) FH | 127,00 | 9,19 | 130,2 | 177,8 | 95,3 | 203,20 | 254,00 | 170,66 | 33,22 |
| 5 | 19,50 | X, G | IEU | 5 (1/2) FH | 127,00 | 9,19 | 130,2 | 177,8 | 95,3 | 203,20 | 254,00 | 170,66 | 33,61 |
| 5 | 19,50 | S | IEU | 5 (1/2) FH | 127,00 | 9,19 | 130,2 | 184,2 | 88,9 | 203,20 | 254,00 | 170,66 | 34,89 |
| 5 | 25,60 | E | IEU | NC50 | 127,00 | 12,70 | 130,2 | 168,3 | 88,9 | 177,80 | 254,00 | 153,99 | 40,73 |
| 5 | 25,60 | X | IEU | NC50 | 127,00 | 12,70 | 130,2 | 138,6 | 76,2 | 177,80 | 254,00 | 153,99 | 41,80 |
| 5 | 25,60 | G | IEU | NC50 | 127,00 | 12,70 | 130,2 | 168,3 | 69,9 | 177,80 | 254,00 | 153,99 | 42,11 |
| 5 | 25,60 | E | IEU | 5 (1/2) FH | 127,00 | 12,70 | 130,2 | 177,8 | 88,9 | 203,20 | 254,00 | 170,66 | 42,14 |
| 5 | 25,60 | X | IEU | 5 (1/2) FH | 127,00 | 12,70 | 130,2 | 177,8 | 88,9 | 203,20 | 254,00 | 170,66 | 42,51 |
| 5 | 25,60 | G | IEU | 5 (1/2) FH | 127,00 | 12,70 | 130,2 | 184,2 | 88,9 | 203,20 | 254,00 | 170,66 | 43,35 |
| 5 | 25,60 | S | IEU | 5 (1/2) FH | 127,00 | 12,70 | 130,2 | 184,2 | 82,6 | 203,20 | 254,00 | 170,66 | 43,75 |
Parametri di prestazione di tensione
| Grado | Carico di snervamento | Resistenza alla trazione | |||||
| min | massimo | min | |||||
| PSI | Mpa | PSI | Mpa | PSI | Mpa | ||
| 1 | E-75 | 75,000 | 517 | 105,000 | 724 | 100000 | 689 |
| 2 | X-95 | 95,000 | 655 | 125,000 | 862 | 105000 | 724 |
| G-105 | 105,000 | 724 | 135,000 | 931 | 115000 | 793 | |
| S-135 | 135,000 | 931 | 165,000 | 1138 | 145000 | 1000 | |
