ASSEMBLEA DI BARILOTTO DEL CENTRO DELLA METROPOLITANA DEL CAVO SOTTERRANEO DI NQU DOPPIA PER LA PERFORAZIONE ORIZZONTALE
Roschen offre il barilotto di centro standard di NQU NWL-U per uso con i coni retinici di NQ/NRQ/NT. Il barilotto di centro di NQU è ideale per uso nella maggior parte delle circostanze di perforazione sotterranee ed è disponibile per l'applicazione in foro standard di dimensione di DCDMA N. Consiste delle componenti dell'assemblea capa di NQU, della camera d'aria di NQU e componenti esterne del tubo di NQU.
Barilotto di centro sotterraneo di perforazione del diamante di NQU
Barilotto di centro del cavo di NQU
Barilotto di centro del tubo del doppio di NQU
Assemblea capa di NQU
Barilotto di centro di NQU

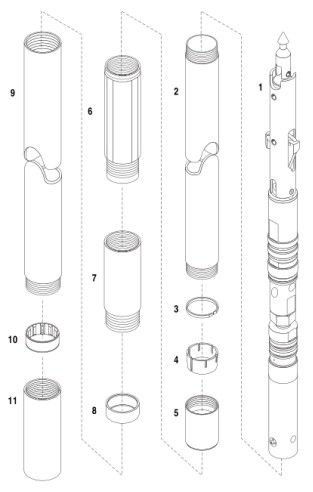

Configurazione standard del barilotto di centro di NQU:
Assemblea capa 1-NQU
Camera d'aria 2-NQU
Anello di arresto 3-NQU
Sollevatore di centro 4-NQU
Cassa del sollevatore di centro 5-NQU
6-NQU che chiude accoppiamento a chiave
Accoppiamento dell'adattatore 7-NQU
Anello di atterraggio 8-NQU
Metropolitana esterna 9-NQU
Stabilizzatore della camera d'aria 10-NQU
Protettore di filo 11-NQU
Parametro di NQU Nonimal | millimetro | Pollici |
Diametro del foro di NQU (approssimativamente) | 75,8 | 2,984 |
Diametro di centro di NQU (approssimativamente) | 47,6 | 1,874 |
Il pezzo di centro di NQU ha messo il OD (approssimativamente) | 75,3 | 2,965 |
Il pezzo di centro di NQU ha fissato l'identificazione (approssimativamente) | 47,6 | 1,874 |
NQU che screma Shell Set OD (approssimativamente) | 75,8 | 2,984 |
Metropolitana esterna OD di NQU | 73 | 2,874 |
Identificazione esterna della metropolitana di NQU | 60,3 | 2,374 |
Camera d'aria OD di NQU | 55,6 | 2,189 |
Identificazione della camera d'aria di NQU | 50 | 1,969 |
NOTA:
(1) il pezzo di centro di NQU e le coperture di scrematura non sono inclusi.
(2) 1,5 m/5 ft e 3 barilotti di centro di m/10 il ft NQU sono disponibili.
(3) il più nuovo barilotto di centro della punta della lancia di MKII NQU è inoltre disponibile.
