Inclinometro elettronico del multi colpo per la perforazione esplorazione/della trivellazione petrolifera

Inclinometro elettronico del multi colpo per la perforazione esplorazione/della trivellazione petrolifera



Descrizione di prodotto:

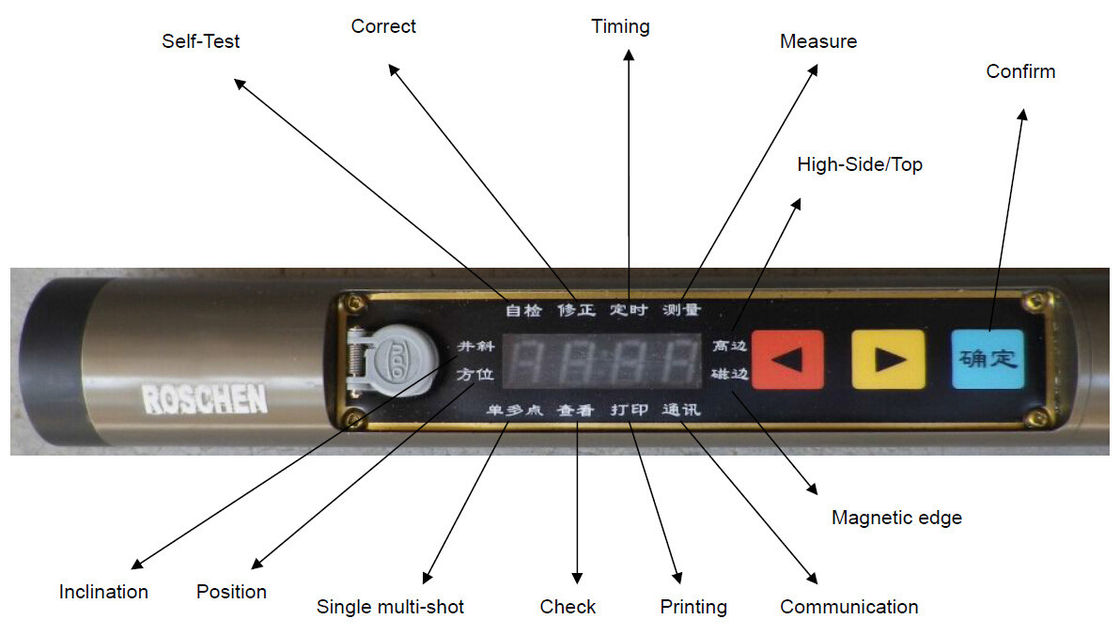

1. Interfaccia operatore intuitiva.
Gli utenti non hanno bisogno del manuale possono richiamare il completamento di tutte le caratteristiche fornite dalla sonda secondo il pannello della sonda, l'operazione semplice, intuitivo e veloce.

2. A lettura diretta potente incastonato.
Senza strumento a terra con la sonda può essere l'esposizione da solo fatta dei parametri, delle regolazioni e della stampa. Eliminando l'esigenza degli strumenti a terra, notevolmente per salvare il periodo della misura.

3. Ricordo astuto rassicurante.
La rilevazione in tempo reale della caratteristica intelligente di ricordo di vari stati della sonda nel lavoro ed individuare l'errore e l'esposizione. Affinchè l'utente si assicurino che lo strumento sia normale da andare prima giù.

4. Sensore e magnetometro di accelerazione. Processo avanzato globale di MEMS.
Il vantaggio della tecnologia di MEMS, la sonda può fornire le misure di alta precisione nei luoghi di lavoro duri e l'altro processo di potere basso MEMS la sonda ha un orario di lavoro maggiore. L'ambiente di lavoro ed il basso consumo energetico sono i sensori meccanici tradizionali non possono abbinare.

5. Interruzione di corrente momentanea unica dalla funzione di restauro.
Completamente evitato nel corso del martello dello strumento e dell'interruzione istantanea di potere ha causato da una scossa, vibrazione e causano il guasto della misura. Sonda per ristabilire lo stato originale del lavoro.

6. per incontrare varie pratiche.
L'attaccatura di raduno misurata con l'assemblea sotterranea differente della protezione ha votato misurato, il lavoro richiede un modo digalleggiamento.

7. Campo di misura ed accuratezza.

8. Singola progettazione integrata multipunto.
Sonda multipunto dal pannello della sonda, la scelta di Roschen di singolo lavoro multipunto. Realmente equivalente all'utente per acquistare due della sonda. La misura di sonda unica nella perforazione quando la perforazione è completata con il tubo multipunto della sonda ha estratto la ben-ferrovia. Investimento di risparmio dell'utente.
9. Indicatori tecnici:
Temperatura: -40℃~125℃ (con il montaggio di protezione dell'isolamento, la temperatura di funzionamento massima di 250℃);
Vibrazione: frequenza 10 ~ 100Hz, accelerazione ≤4.5g, mezzo seno di vibrazione;
Scossa: Colpisca ≤2000g, 0.5ms;
Tensione di funzionamento: DC6V ~ DC8V;
Attività in corso: Stati dell'alimentazione elettrica di DC5V, funzionamento corrente standby ≤150mA corrente di acquisizione del ≤ 30mA di funzionamento;
Temperatura di funzionamento: -40 ~ 125℃;
Resistenza all'urto: 2000g, 0.5ms;
Resistenza di vibrazione: 10g, 20 ~ 100Hz;

Prestazione dinamica:
l'accelerazione degli stati 3g, frequenza di 20Hz, misure di vibrazione di deviazione del pozzo trivellato con le misure statiche, errore ≤0.2° di deviazione del pozzo trivellato;

Gamma di tempo di ritardo:
1 - 99 minuti, il ritardo minimo di 1 minuto;

Gamma di intervallo:
1 - 99 secondi, un intervallo minimo di 1 secondo (soltanto applicabile al multi-modo);

Punti campionari massimi:
3600 punti. (Soltanto applicabile al multi-modo);

Orario di lavoro continuo:
applicabile più di 20 ore (soltanto al multi-modo).

inclinometro Multi preso:
L'utente può usare “il ←” o “il → ' sul pannello per scegliere “la S” (singolo colpo) o “la m.” (Multi presa) quando lo sfarfallamento di due bottoni. La stampa “conferma” per la conferma. Il tubo sarà pronto per un modo di lavoro quando la scelta per il singolo colpo o il multi preso è fatta, che sarà confermato tramite la fermata di sfarfallamento del bottone “S” o “m.”.

Per riselezioni un modo di lavoro, la rimozione del barilotto della batteria è richiesto.

1. Collegamento della componente esterna di protezione
Nell'ambito del modo di misurazione direzionale, leghi la corda d'acciaio sulla testa dell'incavo e serrare il protettore di gomma sul connettore d'ottone. Poi colleghi le seguenti parti secondo figura 4-4, la testa dell'incavo di corda, il gancio del circumrotate, l'amplificatore radiale, il connettore d'ottone ed il barilotto proteggente esterno. Installi la guarnizione del vantaggio sulla scarpa di guida.
Nell'ambito del modo di misurazione omnidirezionale, colleghi l'amplificatore inferiore, l'amplificatore radiale, l'multi-amplificatore, la barra estesa ed il connettore d'ottone secondo figura 4-5. Bolt il protettore di gomma sul connettore d'ottone strettamente. Poi colleghi il barilotto proteggente esterno. Ricordi stringere ciascuno che si collega si separano la chiave di gomma del tubo. Faccia passare la corda d'acciaio attraverso il foro della testa del razzo e leghi. Bolt il protettore di gomma sul connettore d'ottone strettamente. Secondo figura 4-5, colleghi la testa dell'incavo di corda, il gancio del circumrotate, l'amplificatore radiale ed il connettore d'ottone.
2. Montaggio
Nella misurazione direzionale
Appenda la T-testa della sonda-metropolitana sul connettore direzionale dell'amplificatore. Poi mettali nel barilotto proteggente esterno.

Stringa il connettore direzionale dell'amplificatore ed installi la guarnizione del cavo sulla scarpa di guida.
Nella misurazione omnidirezionale
Appenda il barilotto della batteria sul gancio di gomma ed appenda la T-testa sul protettore di gomma. Mettali nel barilotto proteggente esterno e serri il connettore d'ottone. Stringa ciascuno che si collega si separano la chiave di gomma del tubo.

3. Lettura di dati

Vedi 4,3 il modo digalleggiamento di punto 5.

Avvertenze:
Ø la tensione della batteria deve essere superiore a 4.8V prima che l'inclinometro sia messo nel pozzo.
Ø nella misurazione direzionale, correzione laterale alta deve essere eseguito. Se la parte direzionale del protettore esterno è riunita prima della misurazione, l'alto lato di gravità deve essere corretto.
Ø l'anello dell'amplificatore deve essere montato con la sonda-metropolitana.
Ø nella sospensione della misurazione, la velocità discendente deve essere più basso di 3m/s. Quando lo strumento che chiude il punto buono, la velocità discendente dovrebbe essere più basso di 1m/s.
