Asta di trivellazione 1.5M 3M, Φ88.9 x del HQ del cavo HC di rendimento elevato 77,8 x 5,5 millimetri
Roschen offre una linea completa di aste di trivellazione rotatorie della specificazione premio di api per uso sugli impianti di perforazione, di nostre aste di trivellazione adatte ad una serie di produttori principali compreso l'atlante Copco, di CP/Reichdrill, di Drilltech, di primo, Ingersoll-bordo, Schramm e più piattaforma di produzione. Tutti i coni retinici rotatori sono fabbricati facendo uso dei materiali della lega di alta qualità e delle tecniche avanzate, assicurando la prestazione e la durevolezza eccellenti.
Le aste di trivellazione rotatorie della specificazione di api sono disponibili in tutti i dimensione, lunghezza e spessore della parete su ordinazione, con vari collegamenti del filo e qualunque configurazioni piane della chiave su ordinazione. Riferisca prego alla guida d'ordinazione ed al disegno corrispondente della barretta sotto quando ordinano rotatorio della barretta.
Le aste di trivellazione rotatorie elencate sul sito Web sono rappresentante delle dimensioni più comuni dell'industria e stili. I coni retinici supplementari sono disponibili a richiesta. Non sicuro che infilano state correndo? Clicchi qui per osservare il guidafilo di api.
Per i dettagli o l'assistenza d'ordinazione supplementari di profilo del filo, contatti prego il vostro rappresentante di Roschen.
Aste di trivellazione Φ88.9 x del HQ 77,8 x 5,5 millimetri

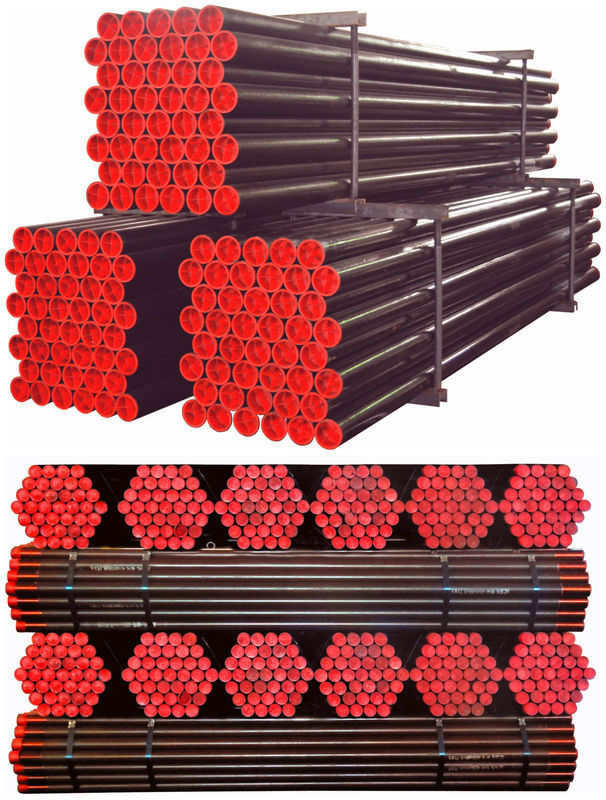

Asta di trivellazione Φ88.9 x di HC (HQ) 77,8 x 5,5 millimetri 1,5 metri, 3 metri asta di trivellazione del cavo per la piattaforma di produzione
(HQ) asta di trivellazione Φ88.9 x asta di trivellazione del cavo da 77,8 x 5,5 millimetri per la piattaforma di produzione
Le aste di trivellazione di ROSCHEN (ASTA DI TRIVELLAZIONE del HQ) sono tutte manifatturiere dalle macchine di CNC. Sono fatte dell'acciaio legato di alta qualità con trattato termicamente. Anche possiamo produrre le varie dimensioni dei tubi dell'intelaiatura. L'asta di perforazione nostro di HC & di NC (HQ)/aste di trivellazione ha grande sharehold nel mercato globale.
Specifiche di asta di trivellazione del HQ (millimetri) | |
Rod OD/ID (millimetro) | 89/77.8 |
Lunghezza di Rod (m) | 1,5 o 3 |
Spessore di Rod | 5,6 |
Peso di Rod (kg/m) | 11,51 |
Lunghezza del filo (millimetri) | 44,45 |
Passo del filo (filo/pollice) | 3 |
Altezza del dente del filo della scatola | 0,76 |
Altezza del dente del filo di Pin | 0,88 |
Angolo del dente del filo (°) | 29° |
Resistenza alla trazione (KN) | 510 |
Profondità del foro (m) | 900 |
Materiale | 30 CrMnSiA |
Trattamento termico | termale dell'estremità o Intero lunghezza elaborato |
Coppia di torsione massima (kN.m) | 1356 |
Forza massima di tensione (KN) | 400,3 |
Resistenza alla trazione massima (MPA) | 960 |
Profondità massima del centro (m) | 1500-1800 |
Caratteristica tecnica dell'asta di trivellazione del HQ:
Parametri di base | |
Profondità di perforazione di teoria | 1500m |
Diametro esterno | 88.9mm |
Diametro interno | 77.8mm |
Lunghezza | 3m/10ft; 1.5m/5ft |
peso per 3 l'asta di perforazione di lunghezza HC del tester | 35 kg/pcs (3m) |
Grado dell'acciaio della materia prima | XJY850 |
Standard | GB/T816-2008 |
Trattamento | Trattamento termico l'intero tubo |
Proprietà meccanica | Premio |
Grado di qualità standard RS850/RS950/XJY850 | |
Resistenza alla trazione (MPa) | 1060 |
carico di snervamento (MPa) | 1000 |
Allungamento dopo ultima forza % | 18 |
Durezza di superficie (Brinell) | 270~295 |
Eccentricità (distanza massima radiale) | 8% di spessore del tubo |
Composizione chimica % | 10% |
Composizione chimica RS850/RS950/XJY850 | |
C | 0,4 |
Si | 0,21 |
Mn | 0,67 |
P | 0,009 |
Mo | 1,26 |
S | 0,005 |
Ni | 0,004 |
Cr | 1,05 |
Cu | 0,05 |
Parametri tecnici di aste di trivellazione: | |
A | Carico di snervamento: 865Mpa |
B | Resistenza alla trazione: 960Mpa |
C | Allungamento: 17,5% |
D | Durezza del corpo del tubo: 30/31 di HRC |
E | Durezza del corpo del filo: 50HRC qui sopra, sia fili maschii che femminili sono rivestimento del fosforo del nichel |
F | Vita del tubo progettata per 7000meters |
Parametri tecnici di asta di trivellazione del cavo: | |||||||
No | Dimensione | OD (millimetro) | Identificazione (millimetro) | Tipo del filo | Trattamento termico | Materia prima | Foro Profondità |
1 | S56 | 53 | 44 | DCDMA | Intero ossequio di calore della barretta | 45MnMoB | 1000m |
2 | S59 | 55,5 | 46 | DCDMA | Intero ossequio di calore della barretta | 45MnMoB | 1000m 1200m |
3 | S75 | 71 | 61 | DCDMA | Intero ossequio di calore della barretta | 30CrMnSiA XJY850 RS950 |
1000m 1200m |
4 | S95 | 89 | 79 | DCDMA | Intero ossequio di calore della barretta | 30CrMnSiA XJY850 RS950 |
600m 1000m 1200m |
5 | S75A | 75 | 61 | DCDMA | Intero ossequio di calore della barretta | 30CrMnSiA XJY850 RS950 |
1500m 1300m |
6 | S95A | 95 | 79 | DCDMA | Intero ossequio di calore della barretta | 30CrMnSiA XJY850 RS950 |
600m 1000m 1200m |
7 | CBH | 44 | DCDMA | Intero ossequio di calore della barretta | 30CrMnSiA XJY850 RS950 | 2500m 2300m 3000m |
|
8 | CNH | 61 | DCDMA | Intero ossequio di calore della barretta | 30CrMnSiA XJY850 RS950 |
2500m 2300m 3000m |
|
9 | CNH (t) | 61 | DCDMA | Intero ossequio di calore della barretta | 30CrMnSiA XJY850 RS950 | 2500m 2300m 3000m |
|
10 | CHH | 78 | DCDMA | Intero ossequio di calore della barretta | 30CrMnSiA XJY850 RS950 |
1800m | |
11 | CSH | 127 | 114,3 | DCDMA | Intero ossequio di calore della barretta | S135 | 3000m |
12 | Bq | 55,6 | 46 | DCDMA | Intero ossequio di calore della barretta | 30CrMnSiA XJY850 RS950 |
2000m |
13 | NQ | 70,5 | 60,5 | DCDMA | Intero ossequio di calore della barretta | ZT850 | 2000m |
14 | HQ | 89 | 77,8 | DCDMA | Intero ossequio di calore della barretta | 30CrMnSiA XJY850 S950 |
1500m |
15 | PQ | 114,3 | 103,2 | DCDMA | Intero ossequio di calore della barretta | ZT520 | 800m |
ROSCHEN che si specializza nella progettazione e nella fabbricazione di strumenti di perforazione premio del diamante per l'ingegneria del mondo: esplorazione geotecnica, esplorazione di estrazione mineraria, ricerca di idrocarburi e stazione del hydrapower che riempiono di malta progetto (carotaggio del cavo e carotaggio della doppio metropolitana). Potremmo assicurare la qualità premio ed il servizio rapido.
1. asta di trivellazione: BQ, NQ, HQ, PQ, NANOWATT, HW, PW
2. barilotto di centro: Bq, NQ, NQ2, NQ3, HQ, HQ3, PQ, PQ3 & assemblea capa ed assemblea
3. pezzo di centro del diamante di Bq, di NQ, del HQ, di PQ, del T2, di T6, ecc., scremando coperture & il pezzo della scarpa (syn. e superficie messo, PDC)
4. strumento del trapano: sollevamento della spina, parte girevole dell'acqua, tubo & chiave di camera d'aria oltrepassata e esterna, morsetto del piede, ecc.
