Perforazione superiore del martello
>
|
| Luogo di origine | Germania |
| Marca | ROSCHEN |
| Certificazione | ISO, API |
| Numero di modello | 1' - 6' |

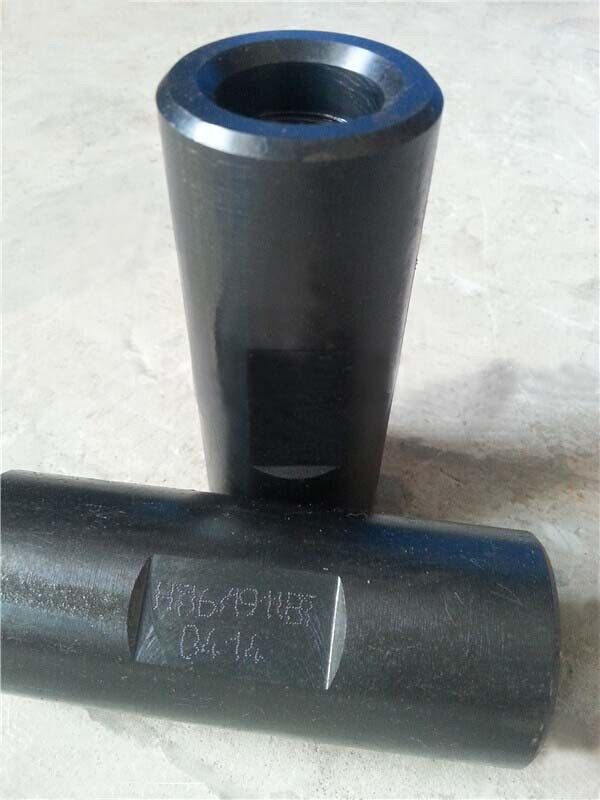

Perforazione del martello della cima dell'accoppiamento di albero di aspirazione del filo femminile e maschio di api
Specifiche:
Accoppiamento di albero di aspirazione del filo femminile e maschio di api
1. Meterial: lega di alta qualità
2. Trattamento di superficie: fosfatizzazione, brunitura
Accoppiamento di albero di aspirazione del filo femminile e maschio di api
Parametri tecnici
Accoppiamento a grandezza naturale
| Dimensione (dentro) | Accoppiamento O.D W (millimetro) (+0,13, - 0,25) |
Lunghezza L (millimetro) (+1,57, - 0,00) |
Filo D. (dentro) | Lunghezza del quadrato della chiave (millimetro) |
Durezza (HRA) |
| 5/8" | 38,10 | 101,6 | 15/16" | 31,8 | 56-62 |
| 3/4" | 41,28 | 1-1/16„ | |||
| 7/8" | 46,00 | 1-3/16„ | |||
| 1" | 55,60 | 1-3/8„ | 38,1 | ||
| 1-1/8„ | 60,33 | 114,3 | 1-9/16„ |
Accoppiamento esile del foro
| Dimensione (dentro) | Accoppiamento O.D W (millimetro) (+0,13, - 0,25) |
Lunghezza L (millimetro) (+1,57, - 0,00) |
Filo D. (dentro) | Lunghezza del quadrato della chiave (millimetro) |
Durezza (HRA) |
| 5/8" | 31,75 | 101,6 | 15/16" | 31,8 | 56-62 |
| 3/4" | 38,10 | 1-1/16„ | |||
| 7/8" | 41,30 | 1-3/16„ | |||
| 1" | 50,80 | 1-3/8„ | 38,1 |
Sotto-accoppiamento a grandezza naturale
| Dimensione (dentro) | Accoppiamento O.D W (millimetro) (+0,13, - 0,25) |
Lunghezza L (millimetro) (+1,57, - 0,00) |
Piccolo filo D. dell'estremità. | Filo D. della testa di biella. | Durezza (HRA) |
| 5/8" - 3/4" | 41,28 | 101,6 | 15/16" | 1-1/16„ | 56-62 |
| 3/4" - 7/8" | 46,00 | 1-1/16„ | 1-3/16„ | ||
| 7/8" - 1" | 55,60 | 114,3 | 1-3/16„ | 1-3/8„ | |
| 1" - 1-1/8„ | 60,33 | 127,0 | 1-3/8„ | 1-9/16„ |
Sotto-accoppiamento esile del foro
| Dimensione (dentro) | Accoppiamento O.D W (millimetro) (+0,13, - 0,25) |
Lunghezza L (millimetro) (+1,57, - 0,00) |
Piccolo filo D. dell'estremità. | Filo D. della testa di biella. | Durezza (HRA) |
| 5/8" - 3/4" | 38,10 | 101,6 | 15/16" | 1-1/16„ | 56-62 |
| 3/4" - 7/8" | 41,30 | 1-1/16„ | 1-3/16„ | ||
| 7/8" - 1" | 50,80 | 114,3 | 1-3/16„ | 1-3/8„ |
Collegamento lucidato a grandezza naturale
| Dimensione (dentro) | Accoppiamento O.D W (millimetro) (+0,13, - 0,25) |
Lunghezza L (millimetro) (+1,57, - 0,00) |
Filo D. (dentro) | Sparisca il cono | Durezza (HRA) |
| 5/8" | 38,10 | 101,6 | 15/16" | 9O | 56-62 |
| 3/4" | 41,28 | 1-1/16„ | |||
| 7/8" | 46,00 | 1-3/16„ | |||
| 1" | 55,60 | 1-3/8„ | |||
| 1-1/8„ | 60,33 | 114,3 | 1-9/16„ |
Collegamento lucidato foro esile
| Dimensione (dentro) | Accoppiamento O.D W (millimetro) (+0,13, - 0,25) |
Lunghezza L (millimetri) (+1,57, - 0,00) |
Filo D. (dentro) | Sparisca il cono | Durezza (HRA) |
| 5/8" | 31,75 | 101,6 | 15/16" | 9O | 56-62 |
| 3/4" | 38,10 | 1-1/16„ | |||
| 7/8" | 41,30 | 1-3/16„ | |||
| 1" | 50,80 | 1-3/8„ |
Proprietà meccaniche di coppia
| Rm di resistenza alla trazione (Mpa) | Carico di snervamento Rel (Mpa) | Percentuale A (%) di allungamento | Percentuale di riduzione di area Z (%) |
| ≥655 | ≥405 | ≥16 | ≥48 |
