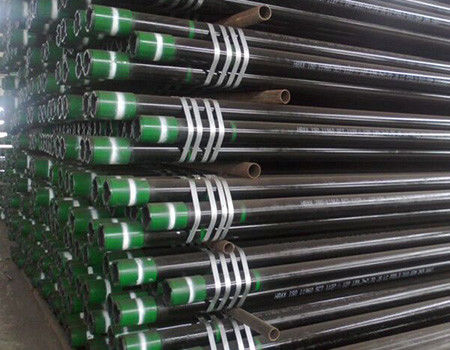

Tubo dell'intelaiatura, intelaiatura dell'olio, API Casing, tubo, intelaiatura utilizzata per l'intelaiatura dell'olio e tubatura in pozzo di petrolio come pure in muro laterale
Tubo dell'intelaiatura, intelaiatura dell'olio, API Casing, tubo, intelaiatura
Utilizzato per l'intelaiatura e la tubatura dell'olio in pozzo di petrolio come pure in muro laterale
| Prodotto: | Tubo dell'intelaiatura, intelaiatura dell'olio, API Casing, tubo, intelaiatura |
| Applicazione: | Utilizzato per l'intelaiatura e la tubatura dell'olio in pozzo di petrolio come pure in muro laterale |
| Dimensione: | OD: 114.3mm - 508mm |
| PESO: 5 - 16mm | |
| LUNGHEZZA: R1, R2, R3 | |
| Norma del tubo: | API 5CT PSL1/PSL2 J55, K55, N80-1, N80-Q, |
| Api 5CT PSL1/PSL2 L80-1, L80-9Cr, L80-13Cr, C90, C95, P110, Q125 | |
| Filo: | NUE, EUE, STC, LTC, BTC, XC, CS DI HYDRILL |
| Servizio speciale | Servizio dolce, servizio acido, Anti-H2S, la NACE MR0175/ISO15156 |
| Accessori: | Cucciolo unito, coppia, asta pesante, incrocio ecc. |
Tubo di rivestimento
Un tubo di rivestimento è un tubo d'acciaio vuoto che è piantato tipicamente nel posto attraverso la terra usando una presa idraulica o pneumatica. Dopo l'azionamento, il suolo spostato è rimosso ed il tubo del prodotto, o il tubo del trasportatore, è inserito dentro il tubo d'acciaio.
Dimensioni disponibili
Categoria: ERW, HFW o SMLS
Norme: Api 5CT PSL1/PSL2 J55, K55, N80-1, N80-Q, api 5CT PSL1/PSL2 L80-1, L80-9Cr, L80-13Cr, C90, C95, P110, Q125
Grado d'acciaio: H40, J55, K55, N80
Collegamenti
L'api 5CT è applicabile ai collegamenti seguenti che hanno aderito a spec. 5B di api:
• Sc: Intelaiatura rotonda del filo di scarsità
• LC: Il ound lungo infila l'intelaiatura
• Poiché: Intelaiatura del filo del contrafforte
• Il NU: tubatura di Non ribaltamento
• UE: Tubatura turbata esterna
| Specificazione del tubo di rivestimento | ||||||||||||
| DN | O.D. | Peso | W.T. | Forma lavorante dell'estremità | ||||||||
| Grado d'acciaio | ||||||||||||
| in | millimetro | lb/ft | kg/m | in | millimetro | H40 | J55 | L80 | N80 | C90 | P110 | |
| K55 | T95 | |||||||||||
| 4 1/2 | 4,5 | 114,3 | 9,5 | 14,14 | 0,205 | 5,21 | PS | PS | – | – | – | – |
| 10,5 | 15,63 | 0,224 | 5,69 | – | PSB | – | – | – | – | |||
| 11,6 | 17,26 | 0,25 | 6,35 | – | PSLB | PLB | PLB | PLB | PLB | |||
| 13,5 | 20,09 | 0,29 | 7,37 | – | – | PLB | PLB | PLB | PLB | |||
| 15,1 | 22,47 | 0,337 | 9,56 | – | – | – | – | – | PLB | |||
| 5 | 5 | 127 | 11,5 | 17,11 | 0,22 | 5,59 | – | PS | – | – | – | – |
| 13 | 19,35 | 0,253 | 6,43 | – | PSLB | – | – | – | – | |||
| 15 | 22,32 | 0,296 | 7,52 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 18 | 26,79 | 0,362 | 9,19 | – | – | PLB | PLB | PLBE | PLB | |||
| 21,4 | 31,85 | 0,437 | 11,1 | – | – | PLB | PLB | PLB | PLB | |||
| 23,2 | 34,53 | 0,478 | 12,14 | – | – | – | – | PLB | – | |||
| 24,1 | 35,86 | 0,5 | 12,7 | – | – | – | – | PLB | – | |||
| 5 1/2 | 5,5 | 139,7 | 14 | 20,83 | 0,244 | 6,2 | PS | PS | – | – | – | – |
| 15,5 | 23,07 | 0,275 | 6,98 | – | PSLB | – | – | – | – | |||
| 17 | 25,3 | 0,304 | 7,72 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 20 | 29,76 | 0,361 | 9,17 | – | – | PLB | PLB | PLBE | PLB | |||
| 23 | 34,23 | 0,415 | 10,54 | – | – | PLB | PLB | PLBE | PLB | |||
| 26,8 | 39,88 | 0,5 | 12,7 | – | – | – | – | – | – | |||
| 29,7 | 44,2 | 0,562 | 14,27 | – | – | – | – | – | – | |||
| 32,6 | 48,51 | 0,625 | 15,88 | – | – | – | – | – | – | |||
| 35,3 | 52,53 | 0,687 | 17,45 | – | – | – | – | – | – | |||
| 38 | 56,55 | 0,75 | 19,05 | – | – | – | – | – | – | |||
| 40,5 | 60,27 | 0,812 | 20,62 | – | – | – | – | – | – | |||
| 43,1 | 64,14 | 0,875 | 22,22 | – | – | – | – | – | – | |||
| 6 5/8 | 6,625 | 168,28 | 20 | 29,76 | 0,288 | 7,32 | PS | PSLB | – | – | – | – |
| 24 | 35,72 | 0,352 | 8,94 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 28 | 41,67 | 0,417 | 10,59 | – | – | PLB | PLB | PLBE | PLB | |||
| 32 | 47,62 | 0,475 | 12,06 | – | – | PLB | PLB | PLBE | PLB | |||
| 7 | 7 | 177,8 | 17 | 25,3 | 0,231 | 5,87 | PS | – | – | – | – | – |
| 20 | 29,76 | 0,272 | 6,91 | PS | PS | – | – | – | – | |||
| 23 | 34,23 | 0,317 | 8,05 | – | PSLB | PLB | PLB | PLBE | – | |||
| 26 | 38,69 | 0,362 | 9,19 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 29 | 43,16 | 0,408 | 10,36 | – | – | PLB | PLB | PLBE | PLB | |||
| 32 | 47,62 | 0,453 | 11,51 | – | – | PLB | PLB | PLBE | PLB | |||
| 35 | 52,09 | 0,498 | 12,65 | – | – | PLB | PLB | PLBE | PLB | |||
| 38 | 56,55 | 0,54 | 13,72 | – | – | PLB | PLB | PLBE | PLB | |||
| 42,7 | 63,54 | 0,625 | 15,88 | – | – | – | – | – | – | |||
| 46,4 | 69,05 | 0,687 | 17,45 | – | – | – | – | – | – | |||
| 50,1 | 74,56 | 0,75 | 19,05 | – | – | – | – | – | – | |||
| 53,6 | 79,77 | 0,812 | 20,62 | – | – | – | – | – | – | |||
| 57,1 | 84,97 | 0,875 | 22,22 | – | – | – | – | – | – | |||
| 7 5/8 | 7,625 | 193,68 | 24 | 35,72 | 0,3 | 7,62 | PS | – | – | – | – | – |
| 26,4 | 39,29 | 0,328 | 8,33 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 29,7 | 44,2 | 0,375 | 9,52 | – | – | PLB | PLB | PLBE | PLB | |||
| 33,7 | 50,15 | 0,43 | 10,92 | – | – | PLB | PLB | PLBE | PLB | |||
| 39 | 58,05 | 0,5 | 12,7 | – | – | PLB | PLB | PLBE | PLB | |||
| 42,8 | 63,69 | 0,562 | 14,27 | – | – | PLB | PLB | PLB | PLB | |||
| 45,3 | 67,41 | 0,595 | 15,11 | – | – | PLB | PLB | PLB | PLB | |||
| 47,1 | 70,09 | 0,625 | 15,88 | – | – | PLB | PLB | PLB | PLB | |||
| 51,2 | 76,19 | 0,687 | 17,45 | – | – | – | – | – | – | |||
| 55,3 | 80,3 | 0,75 | 19,05 | – | – | – | – | – | – | |||
| 8 5/8 | 8,625 | 219,08 | 24 | 35,72 | 0,264 | 6,71 | – | PS | – | – | – | – |
| 28 | 41,62 | 0,304 | 7,72 | PS | – | – | – | – | – | |||
| 32 | 47,62 | 0,352 | 8,94 | PS | PSLB | – | – | – | – | |||
| 36 | 53,57 | 0,4 | 10,16 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 40 | 59,53 | 0,45 | 11,43 | – | – | PLB | PLB | PLBE | PLB | |||
| 44 | 65,48 | 0,5 | 12,7 | – | – | PLB | PLB | PLBE | PLB | |||
| 49 | 72,92 | 0,557 | 14,15 | – | – | PLB | PLB | PLBE | PLB | |||
| 9 5/8 | 9,625 | 244,48 | 32,3 | 48,07 | 0,312 | 7,92 | PS | – | – | – | – | – |
| 36 | 53,57 | 0,352 | 8,94 | PS | PSLB | – | – | – | – | |||
| 40 | 59,53 | 0,395 | 10,03 | – | PSLB | PLB | PLB | PLBE | – | |||
| 43,5 | 64,73 | 0,435 | 11,05 | – | – | PLB | PLB | PLBE | PLB | |||
| 47 | 69,94 | 0,472 | 11,99 | – | – | PLB | PLB | PLBE | PLB | |||
| 53,5 | 79,62 | 0,545 | 13,84 | – | – | PLB | PLB | PLBE | PLB | |||
| 58,4 | 86,91 | 0,595 | 15,11 | – | – | PLB | PLB | PLB | PLB | |||
| 59,4 | 88,4 | 0,609 | 15,47 | – | – | – | – | – | – | |||
| 64,9 | 96,58 | 0,672 | 17,07 | – | – | – | – | – | – | |||
| 70,3 | 104,62 | 0,734 | 18,64 | – | – | – | – | – | – | |||
| 75,6 | 112,5 | 0,797 | 20,24 | – | – | – | – | – | – | |||
| 10 3/4 | 10,75 | 273,05 | 32,75 | 48,74 | 0,279 | 7,09 | PS | – | – | – | – | – |
| 40,5 | 60,27 | 0,35 | 8,89 | PS | PSB | – | – | – | – | |||
| 15,5 | 67,71 | 0,4 | 10,16 | – | PSB | – | – | – | – | |||
| 51 | 75,9 | 0,45 | 11,43 | – | PSB | PSB | PSB | PSBE | PSB | |||
| 55,5 | 82,59 | 0,495 | 12,57 | – | – | PSB | PSB | PSBE | PSB | |||
| 60,7 | 90,33 | 0,545 | 13,84 | – | – | – | – | PSBE | PSB | |||
| 65,7 | 97,77 | 0,595 | 15,11 | – | – | – | – | PSB | PSB | |||
| 73,2 | 108,93 | 0,672 | 17,07 | – | – | – | – | – | – | |||
| 79,2 | 117,86 | 0,734 | 18,64 | – | – | – | – | – | – | |||
| 85,3 | 126,94 | 0,797 | 20,24 | – | – | – | – | – | – | |||
| 11 3/4 | 11,75 | 42 | 62,5 | 0,333 | 8,46 | PS | – | – | – | – | – | |
| 47 | 69,94 | 0,375 | 20,24 | – | – | – | – | – | – | |||
| 54 | 80,36 | 0,435 | 8,46 | – | – | – | – | – | – | |||
| 60 | 89,29 | 0,489 | 9,53 | – | – | – | – | – | – | |||
| 65 | 96,73 | 0,534 | 11,05 | – | – | – | – | – | – | |||
| 71 | 105,66 | 0,582 | 14,42 | – | – | – | – | – | – | |||
| 13 3/8 | 13,375 | 339,73 | 48 | 71,43 | 0,33 | 8,38 | PS | – | – | – | – | – |
| 54,5 | 81,1 | 0,38 | 9,65 | – | PSB | – | – | – | – | |||
| 61 | 90,78 | 0,43 | 10,92 | – | PSB | – | – | – | – | |||
| 68 | 101,19 | 0,48 | 12,19 | – | PSB | PSB | PSB | PSB | PSB | |||
| 72 | 107,15 | 0,514 | 13,06 | – | – | PSB | PSB | PSB | PSB | |||
| 16 | 16 | 406,4 | 65 | 96,73 | 0,375 | 9,53 | PS | – | – | – | – | – |
| 75 | 111,61 | 0,438 | 11,13 | – | PSB | – | – | – | – | |||
| 84 | 125,01 | 0,495 | 12,57 | – | PSB | – | – | – | – | |||
| 109 | 162,21 | 0,656 | 16,66 | – | P | P | P | – | P | |||
| 18 5/8 | 18,625 | 473,08 | 87,5 | 130,21 | 0,435 | 11,05 | PS | PSB | – | – | – | – |
| 20 | 20 | 508 | 94 | 139,89 | 0,438 | 11,13 | PSL | PSLB | – | – | – | – |
| 106,5 | 158,49 | 0,5 | 12,7 | – | PSLB | – | – | – | – | |||
| 133 | 197,93 | 0,635 | 16,13 | – | PSLB | – | – | – | – | |||
| P-normale; S-Breve-filo; L-Lungo-filo; Filo del B-contrafforte; Filo E-estremo | ||||||||||||
| Composizioni chimiche del tubo di rivestimento | |||||||||||
| Norma | Grado | Composizioni chimiche (%) | |||||||||
| SPEC. 5CT DI API | J55 | C | Si | Mn | P | S | Cr | Ni | Cu | Mo | V |
| K55 | 0,34~0,39 | 0,20~0,35 | 1,25~1,50 | ≤0.020 | ≤0.015 | ≤0.15 | ≤0.20 | ≤0.20 | / | / | |
| N80 | 0,34~0,38 | 0,20~0,35 | 1,45~1,70 | ≤0.020 | ≤0.015 | ≤0.15 | / | / | / | 0,11~0,16 | |
| L80 | 0,15~0,22 | ≤1.00 | 0,25~1,00 | ≤0.020 | ≤0.010 | 12,0~14,0 | ≤0.20 | ≤0.20 | / | / | |
| P110 | 0,26~0,395 | 0,17~0,37 | 0,40~0,70 | ≤0.020 | ≤0.010 | 0,80~1,10 | ≤0.20 | ≤0.20 | 0,15~0,25 | ≤0.08 | |
| Proprietà meccaniche di rivestimento del tubo | |||||||
| Grado | Tipo | Allungamento totale nell'ambito del carico (%) | Carico di snervamento (min) | Carico di snervamento (massimo) | Mpa di min di resistenza alla trazione | Durezza massima (HRC) | Durezza massima (HBW) |
| J55 | - | 0,5 | 379 | 552 | 517 | - | - |
| K55 | - | 0,5 | 379 | 552 | 655 | - | - |
| N80 | 1 | 0,5 | 552 | 758 | 689 | - | - |
| N80 | Q | 0,5 | 552 | 758 | 689 | - | - |
| L80 | 1 | 0,5 | 552 | 655 | 655 | 23 | 241 |
| L80 | 9Cr | 0,5 | 552 | 655 | 655 | 23 | 241 |
| L80 | 13Cr | 0,5 | 552 | 655 | 655 | 23 | 241 |
| C90 | - | 0,5 | 621 | 724 | 689 | 25,4 | 255 |
| C95 | - | 0,5 | 655 | 758 | 724 | - | - |
| T95 | - | 0,5 | 655 | 758 | 724 | 25,4 | 255 |
| P110 | - | 0,6 | 758 | 965 | 862 | - | - |
| Q125 | Tutti | 0,65 | 862 | 1034 | 931 | - | - |
La nostra fabbrica
Imballaggio
Ci sono probabilmente centinaia di metodi differenti per l'imballaggio del tubo e la maggior parte di loro hanno merito, ma ci sono due principi che sono vitali affinchè tutto il metodo lavorino per evitare l'arrugginimento e sicurezza del trasporto del mare. Il nostro imballaggio può soddisfare tutte le esigenze dei clienti.
Di plastica tappo sui due lati delle estremità del tubo
Dovrebbe essere evitato tramite le reggette ed il trasporto d'acciaio il danno
I segni impacchettati dovrebbero essere uniformi e coerenti
Lo stesso pacco (lotto) del tubo d'acciaio dovrebbe essere è venuto dalla stessa fornace.
Il tubo d'acciaio ha lo stesso numero della fornace, lo stesso grado d'acciaio, le stesse specifiche.
