| Luogo di origine | La Cina |
| Marca | ROSCHEN |
| Certificazione | API |
| Numero di modello | ROS-PS-8 |

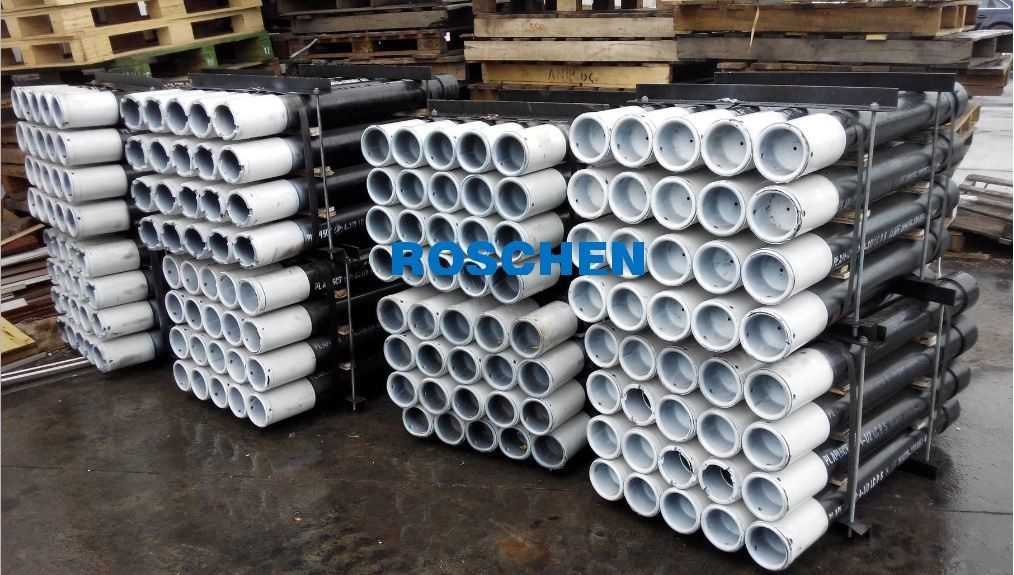

Tubo di rivestimento e tubatura turbata
Un tubo di rivestimento è raramente il tubo del prodotto e semplicemente è usato per creare un foro. Questo tipo di tubo è più comunemente usato proteggere le linee pratiche sopra le brevi distanze. Il tubo di rivestimento può essere installato nelle sezioni e poi essere saldato o infilato insieme immediatamente prima di installazione.
Il diametro di un tubo di rivestimento è solitamente fra 4 - 55 pollici di diametro, sebbene ci siano stati riuscite installazioni dei tubi di rivestimento grandi quanto 150 pollici di diametro.
1,315" X 1,80 lb/ft Multiseal ROS-PS-8
| Specificazione | ||
| Tubatura nominale OD | 1,315" | |
| Dimensione della deriva | 0,955" | |
| Grado d'acciaio | L-80 | |
| Peso nominale | 1.80lb/ft | |
| Spessore della parete nominale | 0,133" | |
| Identificazione nominale | 1,049" | |
| Lunghezza del collegamento | Di Pin LP lunghezza Di scatola Libbra lunghezza Libbra Minimum=LP-0.18» |
|
| Il collegamento compone la perdita | 2,23" | |
| Criteri fabbricanti | API 5CT | |
| Capacità della tubatura | ||
| Carico di snervamento del corpo | 40000lbs | 178kN |
| API Collapse | 14550 PSI | 1003bar |
| Rendimento interno | 14160psi | 977bar |
| Forza unita | 45600lbs | 203kN |
| Specificazione del collegamento | |||
| Collegamento | ROS-PS-8 | Compatibile con | 1" CS dell'idraulica |
| OD | 1,552" | Identificazione | 0,970" |
| Lunghezza del collegamento | 2,4" | Minimo | |
| 3,24" | Norma | 1 recut | |
| 4,08" | Tipo - 2 | recut 2 | |
| 4,92" | Tipo 3 | recut 3 | |
| Il minimo compone la coppia di torsione | 400 lb/ft | 540 N m. | |
| L'optimum compone la coppia di torsione | 450 lb/ft | 610 N m. | |
| Il massimo compone la coppia di torsione | 500lb/ft | 680 N m. | |
| Collegamento Efficientcy di tensione | 114% | Criteri di ispezione | API5A5, API 5CT |
1,660" X un CS di 3,02 lb/ft Hydril
| Specificazione | ||
| Tubatura nominale OD | 1,66» | |
| Dimensione della deriva | 1,184" | |
| Grado d'acciaio | L-80 | |
| Peso nominale | 3,02 lb/ft | |
| Spessore della parete nominale | 0,191" | |
| Identificazione nominale | 1,278" | |
| Lunghezza del collegamento | ||
| Il collegamento compone la perdita | 2,22" | |
| Criteri fabbricanti | API 5CT | |
| Capacità della tubatura | ||
| Carico di snervamento del corpo | 71000 libbre | 316kN |
| API Collapse | 16290 PSI | 1123bar |
| Rendimento interno | 16110 PSI | 1111 barra |
| Forza unita | 71000 libbre | kN 316 |
| Specificazione del collegamento | |||
| Collegamento | 1 1/4" CS di Hydril | Compatibile con | 1,66» ROS-PS-8 |
| OD | 1,927" | Identificazione | 1,218" |
| Lunghezza del collegamento | Minimo | ||
| Norma | 1 recut | ||
| Tipo - 2 | recut 2 | ||
| Tipo 3 | recut 3 | ||
| Il minimo compone la coppia di torsione | 600 lb/ft | 810 N m. | |
| L'optimum compone la coppia di torsione | 700 lb/ft | 946 N m. | |
| Il massimo compone la coppia di torsione | 800lb/ft | N 1081 m. | |
| Collegamento Efficientcy di tensione | 100% | Criteri di ispezione | Api 5A5, API 5CT |
1,900" X 3,64 lb/ft ROS Multiseal PS-8
| Specificazione | ||
| Tubatura nominale OD | 1,9" | |
| Dimensione della deriva | 1,286" | |
| Grado d'acciaio | L-80 | |
| Peso nominale | 3,64 lb/ft | |
| Spessore della parete nominale | 0,2" | |
| Identificazione nominale | 1,5" | |
| Lunghezza del collegamento | Di Pin LP lunghezza Di scatola Libbra lunghezza Libbra Minimum=LP-0.21» |
|
| Il collegamento compone la perdita | 2,23" | |
| Criteri fabbricanti | API 5CT | |
| Capacità della tubatura | ||
| Carico di snervamento del corpo | 85000 libbre | 379kN |
| API Collapse | 15070 PSI | 1039bar |
| Rendimento interno | 14740 PSI | 1017 barre |
| Forza unita | 86000 libbre | kN 383 |
| Specificazione del collegamento | |||
| Collegamento | ROS-PS-8 | Compatibile con | CS dell'idraulica di 1 1/2» |
| OD | 2,162" | Identificazione | 1,440" |
| Lunghezza del collegamento | 2,43" | Minimo | |
| 3,27" | Norma | 1 recut | |
| 4,11" | Tipo - 2 | recut 2 | |
| 4,95" | Tipo 3 | recut 3 | |
| Il minimo compone la coppia di torsione | 800 lb/ft | N 1085 m. | |
| L'optimum compone la coppia di torsione | 900 lb/ft | N 1220 m. | |
| Il massimo compone la coppia di torsione | 1000lb/ft | N 1360 m. | |
| Collegamento Efficientcy di tensione | 101% | Criteri di ispezione | Api 5A5, API 5CT |
2,375" X 5,95 lb/ft ROS Multiseal PS-6
| Specificazione | ||
| Tubatura nominale OD | 2 3/8" | |
| Dimensione della deriva | 1,773" | |
| Grado d'acciaio | P-110 | |
| Peso nominale | 5,95 lb/ft | |
| Spessore della parete nominale | 0,254" | |
| Identificazione nominale | 1,867" | |
| Lunghezza del collegamento | Di Pin LP lunghezza Di scatola Libbra lunghezza Libbra Minimum=LP-0.24» |
|
| Il collegamento compone la perdita | 3,05" | |
| Criteri fabbricanti | API 5CT | |
| Capacità della tubatura | ||
| Carico di snervamento del corpo | 186000 libbre | 828kN |
| API Collapse | 21010 PSI | 1449bar |
| Rendimento interno | 20590 PSI | 1420 barre |
| Forza unita | 202500 libbre | kN 902 |
| Specificazione del collegamento | |||
| Collegamento | ROS-PS-6 | Compatibile con | 2 3/8" PH6 2 3/8" RPS6 2 3/8" BPS6 2 3/8" HIP-HD |
| OD | 2,906" | Identificazione | 1,805" |
| Lunghezza del collegamento | 3,34" | Minimo | |
| 4,44" | Norma | 1 recut | |
| 5,53" | Tipo - 2 | recut 2 | |
| 6,62" | Tipo 3 | recut 3 | |
| Il minimo compone la coppia di torsione | 800 lb/ft | 3660 N m. | |
| L'optimum compone la coppia di torsione | 900 lb/ft | 4120 N m. | |
| Il massimo compone la coppia di torsione | 1000lb/ft | 4580 N m. | |
| Collegamento Efficientcy di tensione | 101% | Criteri di ispezione | Api 5A5, API 5CT |
2,875" X 8,70 lb/ft Hydril PSHW533
| Specificazione | ||
| Tubatura nominale OD | 2 7/8" | |
| Dimensione della deriva | 2,165" | |
| Grado d'acciaio | P-110 | |
| Peso nominale | 8,7 lb/ft | |
| Spessore della parete nominale | 0,308" | |
| Identificazione nominale | 2,259" | |
| Lunghezza del collegamento | ||
| Il collegamento compone la perdita | 3,64" | |
| Criteri fabbricanti | API 5CT | |
| Capacità della tubatura | ||
| Carico di snervamento del corpo | 273000 libbre | 1215kN |
| API Collapse | 21050 PSI | 1450bar |
| Rendimento interno | 20620 PSI | 1422 barre |
| Forza unita | 273000 libbre | kN 1215 |
| Specificazione del collegamento | |||
| Collegamento | 2 7/8 di PSHW533 | Compatibile con | PSH503 PSH553 PSH563 |
| OD | 3,328" | Identificazione | 2,209" |
| Lunghezza del collegamento | Minimo | ||
| Norma | 1 recut | ||
| Tipo - 2 | recut 2 | ||
| Tipo 3 | recut 3 | ||
| Il minimo compone la coppia di torsione | 2500 lb/ft | 3378 N m. | |
| L'optimum compone la coppia di torsione | 3000 lb/ft | 4054 N m. | |
| Il massimo compone la coppia di torsione | 4400lb/ft | 12259 N m. | |
| Collegamento Efficientcy di tensione | 100% | Criteri di ispezione | Api 5A5, API 5CT |
3,500" X 12,95 lb/ft ROS Multiseal
| Specificazione | ||
| Tubatura nominale OD | 3,50" | |
| Dimensione della deriva | 2,625" | |
| Grado d'acciaio | C-95SS | |
| Peso nominale | 12,95 lb/ft | |
| Spessore della parete nominale | 0,375" | |
| Identificazione nominale | 2,750" | |
| Lunghezza del collegamento | Di Pin LP lunghezza Di scatola Libbra lunghezza Libbra Minimum=LP-0.43» |
|
| Il collegamento compone la perdita | 3,35" | |
| Criteri fabbricanti | API 5CT | |
| Capacità della tubatura | ||
| Carico di snervamento del corpo | 349800 libbre | kN 1556 |
| API Collapse | 18180 PSI | 1254 barre |
| Rendimento interno | 17810 PSI | 1228 barre |
| Forza unita | 416260 libbre | kN 1852 |
| Specificazione del collegamento | |||
| Collegamento | ROS-multiseal PS-6 | Compatibile con | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4,313" | Identificazione | 2,687" |
| Lunghezza del collegamento | 3,77" | Minimo | |
| 5,03" | Norma | 1 recut | |
| 6,28" | Tipo - 2 | recut 2 | |
| 7,54" | Tipo 3 | recut 3 | |
| Il minimo compone la coppia di torsione | 6400 lb/ft | 8680 N m. | |
| L'optimum compone la coppia di torsione | 7200 lb/ft | 9760 N m. | |
| Il massimo compone la coppia di torsione | 8000lb/ft | 10850 N m. | |
| Collegamento Efficientcy di tensione | 119% | Criteri di ispezione | Api 5A5, API 5CT |
La tubatura turbata è un raccordo per tubi lungo che è installato in un pozzo per facilitare l'estrazione petrolifera ed il gas. Funge da condotto, tramite cui i liquidi o il gas prodotti ottengono trasmessi dal fondo alla superficie. Il raccordo per tubi è relativamente un singolo tubo di lunghezza che può variare di lunghezza dovunque 25 - 30 piedi. Questa lunghezza ideale permette la produzione facile mentre il raccordo per tubi misura con i fili da entrambi i lati e può funzionare giù attraverso un pozzo di tutta la profondità. Come la maggior parte della attrezzatura della tubatura, i raccordi per tubi sono destinati per essere adatto a certo tipo buono, in base alle circostanze ed ai liquidi sotterranei.
