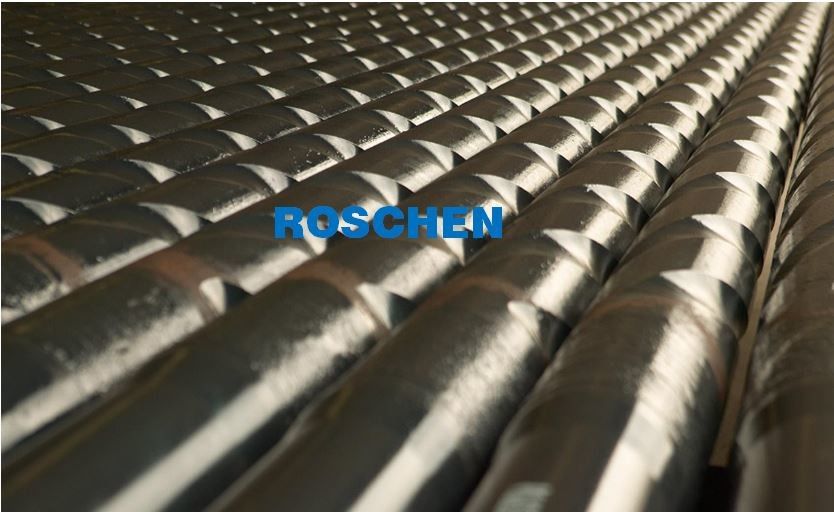

Aste pesanti a spirale non magnetiche
Aste pesanti non magnetiche:
NMDCs è generalmente a livello (nonspiral). Sono fabbricati da acciaio inossidabile di alta qualità, resistente alla corrosione. Sono usati mentre eseguono gli strumenti magnetici di indagine da situare in un NMDC della lunghezza sufficiente per permettere la misura del campo magnetico della terra senza interferenza magnetica. Gli strumenti di indagine sono isolati da perturbazione magnetica causata da altre componenti d'acciaio nella BHA.
Asta pesante a spirale non magnetica 6,750" NC50
| Specificazione | Specifiche del giunto/collegamento dello strumento | |||||
| OD nominale | 6 3/4" (6,75") | Collegamento | NC50 | Rapporto di sforzo della curvatura | ||
| Identificazione nominale | 2.7/8" (2,875") | OD | 6 3/4" (6,75") | Identificazione | 2 7/8" (2,875") | |
| Grado materiale | P530 | Ha regolato il peso | Lunghezza media | 31,00 ft | ||
| Granulometria | ASTM | Raccomandato componga la coppia di torsione | Il massimo compone la coppia di torsione | |||
| Permeabilità magnetica | 1.001max | Cavità di slittamento | N/A | Cavità dell'elevatore | N/A | |
| Dimensione della deriva | 3 1/8" (3,125") | Spostamento fluido | Capacità fluida | |||
| Hardbanding | Nessuno | Criteri di ispezione | NS-2 | Allungamento | 18% | |
| IPC | Nessuno | |||||
| Proprietà chimiche | Fosforo <0> | |||||
| Zolfo <0> | ||||||
| Criteri fabbricanti | API Spec 7-1 | |||||
| Capacità dell'asta pesante | ||||||
| Resistenza alla trazione | un minimo di 120.000 PSI | |||||
| Mpa 827 | ||||||
| Carico di snervamento | un minimo di 110.000 PSI | |||||
| Mpa 758 | ||||||
| Forza d'impatto | Sopra 60J | |||||
| Durezza (Brinell) | Minimo 285 BHN | |||||
Aste pesanti a spirale non magnetica 8,250" 6 5/8" registro
| Specificazione | Specifiche del giunto/collegamento dello strumento | |||||
| OD nominale | 8 1/4" (8,25") | Collegamento | 6 5/8" REGISTRO | Rapporto di sforzo della curvatura | ||
| Identificazione nominale | 2 13/16" (2,8125") | OD | 8 1/4" (8,25") | Identificazione | 2 13/16" (2,8125") | |
| Grado materiale | P530 | Ha regolato il peso | Lunghezza media | 31,00 ft | ||
| Granulometria | ASTM | Raccomandato componga la coppia di torsione | Il massimo compone la coppia di torsione | |||
| Permeabilità magnetica | 1.001max | Cavità di slittamento | N/A | Cavità dell'elevatore | N/A | |
| Dimensione della deriva | 2 11/16" (2,6875") | Spostamento fluido | Capacità fluida | |||
| Hardbanding | Nessuno | Criteri di ispezione | NS-2 | Allungamento | 20% | |
| IPC | Nessuno | |||||
| Proprietà chimiche | Fosforo <0> | |||||
| Zolfo <0> | ||||||
| Criteri fabbricanti | API Spec 7-1 | |||||
| Capacità dell'asta pesante | ||||||
| Resistenza alla trazione | un minimo di 100.000 PSI | |||||
| Mpa 689 | ||||||
| Carico di snervamento | un minimo di 110.000 PSI | |||||
| Mpa 758 | ||||||
| Forza d'impatto | Sopra 60J | |||||
| Durezza (Brinell) | Minimo 285 BHN | |||||
Aste pesanti a spirale non magnetica 9,500" 7 5/8" registro
| Specificazione | Specifiche del giunto/collegamento dello strumento | |||||
| OD nominale | 9 1/2» (9,5") | Collegamento | 7 5/8" REGISTRO | Rapporto di sforzo della curvatura | ||
| Identificazione nominale | 3" (3") | OD | 9 1/2» (9,5") | Identificazione | 3" (3") | |
| Grado materiale | P530 | Ha regolato il peso | Lunghezza media | 31,00 ft | ||
| Granulometria | ASTM | Raccomandato componga la coppia di torsione | Il massimo compone la coppia di torsione | |||
| Permeabilità magnetica | 1.001max | Cavità di slittamento | N/A | Cavità dell'elevatore | N/A | |
| Dimensione della deriva | 2 7/8" (2,875") | Spostamento fluido | Capacità fluida | |||
| Hardbanding | Nessuno | Criteri di ispezione | NS-2 | Allungamento | 20% | |
| IPC | Nessuno | |||||
| Proprietà chimiche | Fosforo <0> | |||||
| Zolfo <0> | ||||||
| Criteri fabbricanti | API Spec 7-1 | |||||
| Capacità dell'asta pesante | ||||||
| Resistenza alla trazione | un minimo di 110.000 PSI | |||||
| Mpa 758 | ||||||
| Carico di snervamento | un minimo di 100.000 PSI | |||||
| Mpa 689 | ||||||
| Forza d'impatto | Sopra 60J | |||||
| Durezza (Brinell) | Minimo 285 BHN | |||||
Classificazione dell'asta pesante
Le aste pesanti possono essere messe semplicemente in tre categorie secondo la loro struttura e materiale, vale a dire l'asta pesante destra, l'asta pesante scanalata a spirale e l'asta pesante non magnetica.
L'asta pesante destra è normalmente un tubo liscio della thicked-parete, con uno spessore nell'ordine di 38 - 53, circa 4 - 8 volte di quello delle aste di perforazione. È lavorata in una forma cilindrica uniforme e si compone dell'acciaio legato normale.
L'asta pesante scanalata a spirale inoltre è lavorata dall'acciaio legato normale, ma è normalmente più leggera da 4 - 6 per cento che l'asta pesante del brunitoio. Questo genere di asta pesante è al giorno d'oggi ampiamente usato perché la progettazione a spirale speciale in gran parte tenere indietro della possibilità di attaccare gli incidenti riducendo l'area del contatto fra la parete ed il collare.
L'asta pesante non magnetica è fabbricata dall'acciaio legato non magnetico. Mentre gli strumenti di misura magnetici possono percepire il campo geomagnetico quando misura la direzione del pozzo trivellato, gli strumenti deve essere funzionamento tenuto in un ambiente non magnetico. Tuttavia, nel processo della perforazione, gli impianti di perforazione magnetici colpiscono sempre l'accuratezza dello strumento di misura. Di conseguenza, l'utilizzazione di un'asta pesante non magnetica può assicurare un risultato di misurazione più affidabile.
Aste pesanti nell'applicazione di perforazione
Le aste pesanti svolgono un ruolo vitale nel processo di perforazione. dovuto le caratteristiche strutturali, aste pesanti può fornire il peso per scopo perforare, che è l'una e la prima specialità delle aste pesanti. La gravità lavora ad una serie di aste pesanti per offrire abbastanza forza discendente stata necessaria per rompere le rocce con il tagliente.
Oltre a fornire il peso sul pezzo (WOB), le aste pesanti inoltre funzionano come ammortizzatore per inumidire la vibrazione e l'agitazione quando la perforazione ha luogo. In questo modo, il processo di perforazione può essere effettuato molto in uno stato di stabilità.
In terzo luogo, la presenza delle aste pesanti permette che le condutture restino nello stato di tensione, mentre garanzie la rigidità della sonda nell'ambito di grande compressione. Quindi, l'efficienza del trapano e la qualità notevolmente sono migliorate.
Oltre alle applicazioni di cui sopra, le aste pesanti possono contribuire a controllare la direzione dell'assemblea inferiore del foro, evitante il problema di deviazione del foro e migliorante la prestazione della perforazione.
