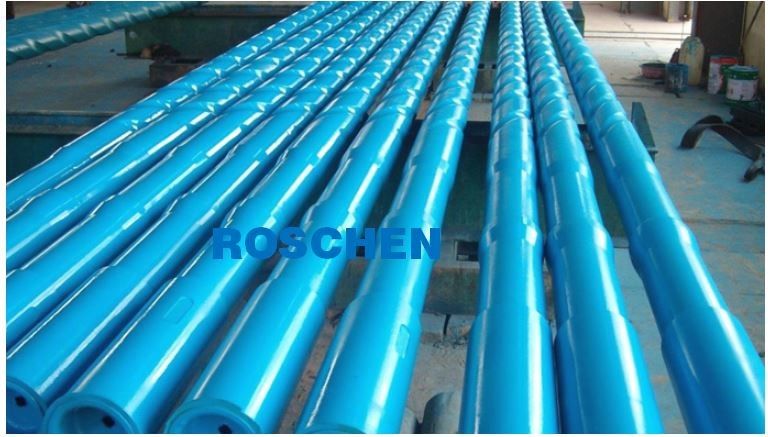

Aste pesanti a spirale del trapano
Aste pesanti a spirale
Il taglio a spirale si aggiunge ad un'asta pesante per impedire la probabilità di parete-attaccare differenziale riducendo il contatto della parete fra l'asta pesante e la parete del foro. Gli inizio sviluppantesi a spirale 22" dal fondo della cavità di slittamento o 79" dall'estremità e dall'estremità di scatola 30" dall'estremità del perno. Aggiungendo svilupparsi a spirale alle aste pesanti riduce il peso di circa 4%.
Asta pesante buona a spirale della prova di InterDril 4,750" gamma 2 di x 45,00 lb/ft pH 6
Specificazione | Specifiche del giunto/collegamento dello strumento | ||||
OD nominale | 4 3/4" (4,75") | Collegamento | PH6 | Rapporto di sforzo della curvatura | |
Identificazione nominale | 2,25" | OD | 4 3/4" (4,75") | Identificazione | 2,563" |
Grado d'acciaio | AISI 4145H ha modificato | Ha regolato il peso | 45,1 lb/ft | Lunghezza media | 31,00 ft |
Peso nominale della parete | 45.00# | Resistenza alla trazione | 362,000lbs | Forza di torsione | |
Spessore della parete nominale | Il minimo compone la coppia di torsione | 6500 Ib/ft | Il massimo compone la coppia di torsione | 8800 lb/ft | |
Dimensione della deriva | 2,125" | Spostamento fluido | Capacità fluida | ||
IPC | Nessuno | Cavità di slittamento | Speciale | Cavità dell'elevatore | Speciale |
Pin Length | n/a | Criteri di ispezione | NS-2 | ||
Lunghezza della scatola | n/a | ||||
Peso medio per giunto | 1398lbs (635kgs) | ||||
Criteri fabbricanti | API Spec 7-1 |
Asta pesante a spirale di InterDril 4,750" gamma 2 di x 45,00 lb/ft WT38
Specificazione | Specifiche del giunto/collegamento dello strumento | ||||
OD nominale | 4 3/4" (4,75") | Collegamento | WT38 | Rapporto di sforzo della curvatura | 1,42 |
Identificazione nominale | 2,25" | OD | 4 3/4" (4,75") | Identificazione | 2,563" |
Grado d'acciaio | AISI 4145H ha modificato | Ha regolato il peso | 45,1 lb/ft | Lunghezza media | 31,00 ft |
Peso nominale della parete | 45.00# | Resistenza alla trazione | 846,000lbs | Forza di torsione | 32000 |
Spessore della parete nominale | Il minimo compone la coppia di torsione | 9000 Ib/ft | Il massimo compone la coppia di torsione | ||
Dimensione della deriva | 2,125" | Spostamento fluido | Capacità fluida | ||
IPC | Nessuno | Criteri di ispezione | NS-2 | ||
Pin Length | n/a | ||||
Lunghezza della scatola | n/a | ||||
Peso medio per giunto | 1398lbs (635kgs) | ||||
Criteri fabbricanti | API Spec 7-1 |
NC38 a spirale delle aste pesanti di InterDril 4,750" 45,00 gamma 2 di lb/ft
Specificazione | Specifiche del giunto/collegamento dello strumento | ||||
OD nominale | 4 3/4" (4,75") | Collegamento | NC38 | Rapporto di sforzo della curvatura | 1,42 |
Identificazione nominale | 2,25" | OD | 4 3/4" (4,75") | Identificazione | 2,563" |
Grado d'acciaio | AISI 4145H ha modificato | Ha regolato il peso | 45,1 lb/ft | Lunghezza media | 31,00 ft |
Peso nominale della parete | 45.00# | Resistenza alla trazione | 725,000lbs | Forza di torsione | 32000 |
Spessore della parete nominale | Il minimo compone la coppia di torsione | 8790Ib/ft | Il massimo compone la coppia di torsione | ||
Dimensione della deriva | 2,125" | Cavità di slittamento | Sì | Cavità dell'elevatore | Sì |
IPC | Nessuno | Spostamento fluido | 0,815 Gal/ft | Capacità fluida | |
Pin Length | n/a | Criteri di ispezione | NS-2 | ||
Lunghezza della scatola | n/a | ||||
Peso medio per giunto | 1398lbs (635kgs) | ||||
Criteri fabbricanti | API Spec 7/NS-1 | ||||
Capacità dell'asta pesante | |||||
Corpo di area di sezione trasversale (nel ²) | 13,744 | ||||
Area OD di sezione trasversale (nel ²) | 17,721 | ||||
Identificazione di area di sezione trasversale (nel ²) | 3,976 | ||||
Modulo della sezione (nel ³) | 11,769 | ||||
Modulo polare della sezione (nel ³) | 19,984 |
Asta pesante a spirale di JSH 4,750" gamma 2 di x 49,79 lb/ft NC38
Specificazione | Specifiche del giunto/collegamento dello strumento | ||||
OD nominale | 4 3/4" (4,75") | Collegamento | NC38 | Rapporto di sforzo della curvatura | 2,217 |
Identificazione nominale | 2 1/4" (2,25") | OD | 4 3/4" (4,75") | Identificazione | 2,25" |
Grado d'acciaio | AISI 4145H ha modificato | Ha regolato il peso | 49,79 lb/ft | Lunghezza media | 31,00 ft |
Peso nominale della parete | Resistenza alla trazione | 625,000lbs | Forza di torsione | 17500 | |
Spessore della parete nominale | Il minimo compone la coppia di torsione | 8790Ib/ft | Il massimo compone la coppia di torsione | 11000 | |
Dimensione della deriva | 2,125" | Cavità di slittamento | Sì | Cavità dell'elevatore | Nessun |
IPC | Nessuno | Spostamento fluido | Capacità fluida | ||
Pin Length | n/a | Criteri di ispezione | NS-2 | ||
Lunghezza della scatola | n/a | ||||
Peso medio per giunto | 1543lbs (700kgs) | ||||
Criteri fabbricanti | API Spec 7/NS-1 | ||||
Capacità dell'asta pesante | |||||
Corpo di area di sezione trasversale (nel ²) | 13,744 | ||||
Area OD di sezione trasversale (nel ²) | 17,721 | ||||
Identificazione di area di sezione trasversale (nel ²) | 3,976 | ||||
Modulo della sezione (nel ³) | 9,992 | ||||
Modulo polare della sezione (nel ³) | 19,984 |
Asta pesante a spirale di InterDril 6,500" gamma 2 di x 87,35 lb/ft NC50
Specificazione | Specifiche del giunto/collegamento dello strumento | ||||
OD nominale | 6 1/2» (6,5") | Collegamento | NC50 | Rapporto di sforzo della curvatura | 2,03 |
Identificazione nominale | 2 13/16" (2,8125") | OD | 6 1/2» (6,5") | Identificazione | 2 13/16" (2,8125") |
Grado d'acciaio | AISI 4145H ha modificato | Ha regolato il peso | 87,35 lb/ft | Lunghezza media | 31,00 ft |
Peso nominale | 87.00# | Resistenza alla trazione | 1392400lbs | Forza di torsione | 52000 |
Spessore della parete nominale | 1,844" | Il minimo compone la coppia di torsione | 29700Ib/ft | Il massimo compone la coppia di torsione | 32000 lb/ft |
Dimensione della deriva | 2 11/16" (2,6875") | Cavità di slittamento | Sì | Cavità dell'elevatore | Nessun |
IPC | Nessuno | Spostamento fluido | 1.33Gal/ft | Capacità fluida | 0,32 Gal/ft |
Pin Length | n/a | Criteri di ispezione | NS-2 | ||
Lunghezza della scatola | n/a | ||||
Peso medio per giunto | 1543lbs (700kgs) | ||||
Criteri fabbricanti | API Spec 7/NS-1 | ||||
Capacità dell'asta pesante | |||||
Corpo di area di sezione trasversale (nel ²) | 26,97 | ||||
Area OD di sezione trasversale (nel ²) | 33,183 | ||||
Identificazione di area di sezione trasversale (nel ²) | 6,213 | ||||
Modulo della sezione (nel ³) | 26,016 | ||||
Modulo polare della sezione (nel ³) | 52,032 |
Asta pesante a spirale di JSH 6,500" gamma 2 di x 87,35 lb/ft NC50
Specificazione | Specifiche del giunto/collegamento dello strumento | ||||
OD nominale | 6 1/2» (6,5") | Collegamento | NC50 | Rapporto di sforzo della curvatura | 2,242 |
Identificazione nominale | 2 13/16" (2,8125") | OD | 6 1/2» (6,5") | Identificazione | 2 13/16" (2,8125") |
Grado d'acciaio | AISI 4145H ha modificato | Ha regolato il peso | 87,35 lb/ft | Lunghezza media | 31,00 ft |
Peso nominale | 86.79# | Resistenza alla trazione | 1259311lbs | Forza di torsione | 51823 |
Spessore della parete nominale | 1,844" | Il minimo compone la coppia di torsione | 29445Ib/ft | Il massimo compone la coppia di torsione | 32389 lb/ft |
Dimensione della deriva | 2 11/16" (2,6875") | Cavità di slittamento | Sì | Cavità dell'elevatore | Nessun |
IPC | Nessuno | Spostamento fluido | 1.33Gal/ft | Capacità fluida | 0,32 Gal/ft |
Pin Length | n/a | Criteri di ispezione | NS-2 | ||
Lunghezza della scatola | n/a | ||||
Peso medio per giunto | 2708lbs (1231kgs) | ||||
Criteri fabbricanti | API Spec 7/NS-1 | ||||
Capacità dell'asta pesante | |||||
Corpo di area di sezione trasversale (nel ²) | 26,97 | ||||
Area OD di sezione trasversale (nel ²) | 33,183 | ||||
Identificazione di area di sezione trasversale (nel ²) | 6,213 | ||||
Modulo della sezione (nel ³) | 26,016 | ||||
Modulo polare della sezione (nel ³) | 52,032 |
VAM che perfora l'asta pesante a spirale 6,500" gamma 2 di x 87,35 lb/ft NC50
Specificazione | Specifiche del giunto/collegamento dello strumento | ||||
OD nominale | 6 1/2» (6,5") | Collegamento | NC50 | Rapporto di sforzo della curvatura | 2,03 |
Identificazione nominale | 2 13/16" (2,8125") | OD | 6 1/2» (6,5") | Identificazione | 2 13/16" (2,8125") |
Grado d'acciaio | AISI 4145H ha modificato | Ha regolato il peso | 87,35 lb/ft | Lunghezza media | 31,00 ft |
Peso nominale | 87.00# | Resistenza alla trazione | 1392400lbs | Forza di torsione | 52500 |
Spessore della parete nominale | 1,844" | Il minimo compone la coppia di torsione | 29700Ib/ft | Il massimo compone la coppia di torsione | 32000 lb/ft |
Dimensione della deriva | 2 11/16" (2,6875") | Cavità di slittamento | Sì | Cavità dell'elevatore | Sì |
IPC | Nessuno | Spostamento fluido | 1.33Gal/ft | Capacità fluida | 0,32 Gal/ft |
Pin Length | n/a | Criteri di ispezione | NS-2 | ||
Lunghezza della scatola | n/a | ||||
Peso medio per giunto | 2708lbs (1231kgs) | ||||
Criteri fabbricanti | API Spec 7/NS-1 | ||||
Capacità dell'asta pesante | |||||
Corpo di area di sezione trasversale (nel ²) | 26,97 | ||||
Area OD di sezione trasversale (nel ²) | 33,183 | ||||
Identificazione di area di sezione trasversale (nel ²) | 6,213 | ||||
Modulo della sezione (nel ³) | 26,016 | ||||
Modulo polare della sezione (nel ³) | 52,032 |
Asta pesante a spirale di JSH 8,000" x 120,00 lb/ft 6 5/8" REG Range 2
Specificazione | Specifiche del giunto/collegamento dello strumento | ||||
OD nominale | 8" (8") | Collegamento | 6 5/8" API Regular | Rapporto di sforzo della curvatura | 2,6 |
Identificazione nominale | 2 13/16" (2,8125") | OD | 8" (8") | Identificazione | 2 13/16" (2,8125") |
Grado d'acciaio | AISI 4145H ha modificato | Ha regolato il peso | 122,38 lb/ft | Lunghezza media | 31,00 ft |
Peso nominale | 120# | Resistenza alla trazione | 1683400lbs | Forza di torsione | 78700 |
Spessore della parete nominale | Il minimo compone la coppia di torsione | 49200Ib/ft | Il massimo compone la coppia di torsione | 54100 lb/ft | |
Dimensione della deriva | 2 11/16" (2,6875") | Cavità di slittamento | Sì | Cavità dell'elevatore | Nessun |
IPC | Nessuno | Spostamento fluido | Capacità fluida | ||
Pin Length | n/a | Criteri di ispezione | NS-2 | ||
Lunghezza della scatola | n/a | ||||
Peso medio per giunto | 3793lbs (1720kgs) | ||||
Criteri fabbricanti | API Spec 7/NS-1 | ||||
Capacità dell'asta pesante | |||||
Corpo di area di sezione trasversale (nel ²) | 44,053 | ||||
Area OD di sezione trasversale (nel ²) | 50,265 | ||||
Identificazione di area di sezione trasversale (nel ²) | 6,213 | ||||
Modulo della sezione (nel ³) | 49,498 | ||||
Modulo polare della sezione (nel ³) | 98,995 |
Asta pesante a spirale di Subdrill 8,000" x 144,00 lb/ft 6 5/8" REG Range 2
Specificazione | Specifiche del giunto/collegamento dello strumento | ||||
OD nominale | 8" (8") | Collegamento | 6 5/8" API Regular | Rapporto di sforzo della curvatura | 2,3 |
Identificazione nominale | 2 13/16" (2,8125") | OD | 8" (8") | Identificazione | 2 13/16" (2,8125") |
Grado d'acciaio | AISI 4145H ha modificato | Ha regolato il peso | 144 lb/ft | Lunghezza media | 31,00 ft |
Peso nominale | 144# | Resistenza alla trazione | 1834500lbs | Forza di torsione | 85500 lb/ft |
Spessore della parete nominale | Raccomandato componga la coppia di torsione | 8790 Ib/ft | Il massimo compone la coppia di torsione | ||
Dimensione della deriva | 2 11/16" (2,6875") | Cavità di slittamento | Sì | Cavità dell'elevatore | Sì |
IPC | Nessuno | Spostamento fluido | Capacità fluida | ||
Pin Length | n/a | Criteri di ispezione | NS-2 | ||
Lunghezza della scatola | n/a | ||||
Peso medio per giunto | 4464lbs (2029kgs) | ||||
Criteri fabbricanti | API Spec 7 | ||||
Capacità dell'asta pesante | |||||
Corpo di area di sezione trasversale (nel ²) | |||||
Area OD di sezione trasversale (nel ²) | |||||
Identificazione di area di sezione trasversale (nel ²) | |||||
Modulo della sezione (nel ³) | |||||
Modulo polare della sezione (nel ³) |
VAM che perfora l'asta pesante a spirale 8,000" x 144,00 lb/ft 6 5/8" REG Range 2
Specificazione | Specifiche del giunto/collegamento dello strumento | ||||
OD nominale | 8" (8") | Collegamento | 6 5/8" API Regular | Rapporto di sforzo della curvatura | 2,3 |
Identificazione nominale | 2 13/16" (2,8125") | OD | 8" (8") | Identificazione | 2 13/16" (2,8125") |
Grado d'acciaio | AISI 4145H ha modificato | Ha regolato il peso | 149,6 lb/ft | Lunghezza media | 31,00 ft |
Peso nominale | 144# | Resistenza alla trazione | 1834500 libbre | Forza di torsione | 85500 lb/ft |
Spessore della parete nominale | Raccomandato componga la coppia di torsione | 53300 Ib/ft | Il massimo compone la coppia di torsione | ||
Dimensione della deriva | 2 11/16" (2,6875") | Cavità di slittamento | Sì | Cavità dell'elevatore | Sì |
IPC | Nessuno | Spostamento fluido | Capacità fluida | ||
Pin Length | n/a | Criteri di ispezione | NS-2 | ||
Lunghezza della scatola | n/a | ||||
Peso medio per giunto | 4638 libbre (2029kgs) | ||||
Criteri fabbricanti | API Spec 7 | ||||
Capacità dell'asta pesante | |||||
Corpo di area di sezione trasversale (nel ²) | |||||
Area OD di sezione trasversale (nel ²) | |||||
Identificazione di area di sezione trasversale (nel ²) | |||||
Modulo della sezione (nel ³) | 49,498 | ||||
Modulo polare della sezione (nel ³) |
Asta pesante a spirale di JSH 8,250" x 130,50 lb/ft JSH 6 5/8" REG Range 2
Specificazione | Specifiche del giunto/collegamento dello strumento | ||||
OD nominale | 8 1/4" (8,25") | Collegamento | 6 5/8" API Regular | Rapporto di sforzo della curvatura | 3,211 |
Identificazione nominale | 2 13/16" (2,8125") | OD | 8 1/4" (8,25") | Identificazione | 2 13/16" (2,8125") |
Grado d'acciaio | AISI 4145H ha modificato | Ha regolato il peso | 130,5 lb/ft | Lunghezza media | 31,00 ft |
Peso nominale | Resistenza alla trazione | 1683400 libbre | Forza di torsione | 78700 lb/ft | |
Spessore della parete nominale | Raccomandato componga la coppia di torsione | 53300 Ib/ft | Il massimo compone la coppia di torsione | 55630 | |
Dimensione della deriva | 2 11/16" (2,6875") | Cavità di slittamento | Sì | Cavità dell'elevatore | Nessun |
IPC | Nessuno | Spostamento fluido | 2,32 gli Stati Uniti Gal/ft hanno chiuso l'estremità | Capacità fluida | 0,32 |
Pin Length | n/a | Criteri di ispezione | NS-2 | ||
Lunghezza della scatola | n/a | ||||
Peso medio per giunto | 4045 libbre (1834kgs) | ||||
Criteri fabbricanti | API Spec 7 | ||||
Capacità dell'asta pesante | |||||
Corpo di area di sezione trasversale (nel ²) | 47,244 | ||||
Area OD di sezione trasversale (nel ²) | 53,456 | ||||
Identificazione di area di sezione trasversale (nel ²) | 6,213 | ||||
Modulo della sezione (nel ³) | 54,382 | ||||
Modulo polare della sezione (nel ³) | 54,382 |
Asta pesante a spirale di JSH 9,500" x 160,82 lb/ft 7 5/8" REG Range 2
Specificazione | Specifiche del giunto/collegamento dello strumento | ||||
OD nominale | 9 1/2» (8,5") | Collegamento | 7 5/8" API Regular | Rapporto di sforzo della curvatura | 3,061 |
Identificazione nominale | 3" (3") | OD | 9 1/2» (9,5") | Identificazione | 3" (3") |
Grado d'acciaio | AISI 4145H ha modificato | Ha regolato il peso | 160,82 lb/ft | Lunghezza media | 31,00 ft |
Peso nominale | Resistenza alla trazione | 2459,066 libbre | Forza di torsione | 132036 lb/ft | |
Spessore della parete nominale | 3,250" | Raccomandato componga la coppia di torsione | 53300 Ib/ft | Il massimo compone la coppia di torsione | 90775 |
Dimensione della deriva | 2,875" | Cavità di slittamento | Sì | Cavità dell'elevatore | Sì |
IPC | Nessuno | Spostamento fluido | 2,86 gli Stati Uniti Gal/ft hanno chiuso l'estremità | Capacità fluida | 0,37 |
Pin Length | n/a | Criteri di ispezione | NS-2 | ||
Lunghezza della scatola | n/a | ||||
Peso medio per giunto | 4985lbs (2261kgs) | ||||
Criteri fabbricanti | API Spec 7 | ||||
Capacità dell'asta pesante | |||||
Corpo di area di sezione trasversale (nel ²) | 63,814 | ||||
Area OD di sezione trasversale (nel ²) | 70,882 | ||||
Identificazione di area di sezione trasversale (nel ²) | 7,069 | ||||
Modulo della sezione (nel ³) | 83,336 | ||||
Modulo polare della sezione (nel ³) | 166,671 |
Brevi aste pesanti non magnetiche (SNMDCs):
SNMDCs è usato fra un motore del fango e un collare del fango per neutralizzare l'interferenza magnetica da quanto segue.
Collegamenti
Tutti i collegamenti precisione-sono lavorati ad API Spec 7-2 requisiti. La distensione della tensione posteriore del contenitore di perno e del foro della scanalatura di sollievo di api è disponibile a richiesta. Le radici del filo freddo-sono lavorate per offrire una maggior resistenza per affaticare. A comando tubolare tutti i collegamenti sono fosfato ricoperto per minimizzare la scorticatura durante il trucco ed il composto di stoccaggio del filo si applica. I protettori di filo sono installati per assicurare la protezione unita adeguata durante la spedizione.
Aste pesanti non magnetiche
Le aste pesanti non magnetiche tubolari di comando sono un giunto resistente integrale che sono costruite da una barra solida di acciaio inossidabile austenitico. Le nostre aste pesanti non magnetiche sono fornite con uno stato superficie lavorato di finitura.
Tutti i collari non magnetici sono caldi/freddo hanno funzionato per fornire loro le proprietà meccaniche necessarie. Le barre poi trepanned, il punto caldo ispezionato e lavorato. Un trattamento alesato interno è eseguito sull'integrale per raggiungere lo stato compressivo adeguato del diametro interno.
Ciò fornisce al collare la resistenza ottimale all'incrinamento di corrosione di sforzo. Tutte le nostre aste pesanti sono fabbricate conformemente a spec. 7 di api, a Q1 ed a pratica raccomandata 7G come applicabili.
Aste pesanti nell'applicazione di perforazione
Le aste pesanti svolgono un ruolo vitale nel processo di perforazione. dovuto le caratteristiche strutturali, aste pesanti può fornire il peso per scopo perforare, che è l'una e la prima specialità delle aste pesanti. La gravità lavora ad una serie di aste pesanti per offrire abbastanza forza discendente stata necessaria per rompere le rocce con il tagliente.
Oltre a fornire il peso sul pezzo (WOB), le aste pesanti inoltre funzionano come ammortizzatore per inumidire la vibrazione e l'agitazione quando la perforazione ha luogo. In questo modo, il processo di perforazione può essere effettuato molto in uno stato di stabilità.
In terzo luogo, la presenza delle aste pesanti permette che le condutture restino nello stato di tensione, mentre garanzie la rigidità della sonda nell'ambito di grande compressione. Quindi, l'efficienza del trapano e la qualità notevolmente sono migliorate.
Oltre alle applicazioni di cui sopra, le aste pesanti possono contribuire a controllare la direzione dell'assemblea inferiore del foro, evitante il problema di deviazione del foro e migliorante la prestazione della perforazione.
Per più informazioni contatti prego:
Skype: ROSCHEN.TOOL, ROSCHEN_GROUP
WeChat: +86-137 6419 5009; +86-135 8585 5390
WhatsApp: +86-137 6419 5009; +86-135 8585 5390
Email: roschen@roschen.com; roschen@roschen.net
Sito Web: http://www.roschen.com; http://www.roschen.net
