perforazione eccentrica del sovraccarico del Atlas Copco
sovraccarico eccentrico del Atlas Copco che perfora Tubex XL 165 usato per il rivestimento dei sistemi dell'avanzamento
SISTEMA DI ODS

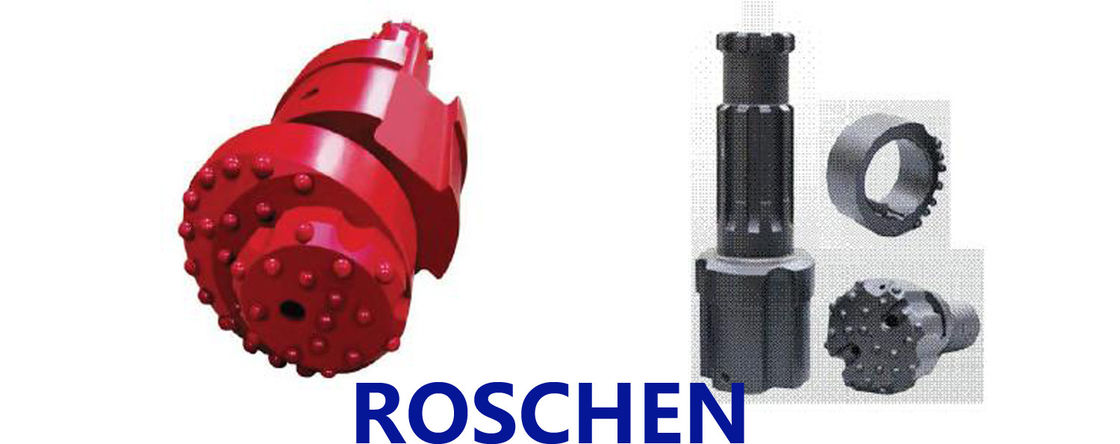

Sistema di perforazione del sovraccarico
Il sistema del ODS di Roschen è un sistema eccentrico in due parti provato della perforazione del sovraccarico progettato per la perforazione e l'intelaiatura simultanee dei fori, con gli stati di terreno instabile.
Caratteristiche fondamentali:
. Disponibile per il rivestimento delle dimensioni da 114mm (4 1/2») a progettazione in due parti semplice del diametro di 273mm (¾ 10 ") per il migliore trasferimento di energia nel fronte del pezzo
. Prestazione ottimale di perforazione negli stati di terreno instabile
. Il pezzo eccentrico può rimuovere facilmente e rapidamente per la sostituzione o il rinnovamento
. «aperto e chiuso» chiudere la disposizione a chiave dentro il supporto in modo da niente del pezzo può impedire il pezzo eccentrico chiudersi
. Il pezzo di ODS ha una progettazione pilota positiva che aiuta la guida il pezzo eccentrico e produce un foro più diritto
Sistema di intelaiatura eccentrico (sistema eccentrico di perforazione del sovraccarico) | |||||||||
Tipo | Intelaiatura Recom.Size (millimetri) | Diametro interno minimo della scarpa per tubi di Dia.of (millimetro) D | Scrematura del diametro (millimetro) C | MARTELLO DI DTH | Asta di perforazione | Numero del pezzo * | |||
Max.OD (A) | Min.ID (B) | Filo del collegamento | O.D. (millimetro) | Chiave piana (millimetri) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | Api 2 3/8" registro | 76 | 65 | ODEX90-DHD |
COP32 | ODEX90-COP | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | Api 2 3/8" registro | 76 | 65 | ODEX115-DHD |
COP44 | ODEX115-COP | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
Missione 40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | Api 2 3/8" registro | 89 | 65 | ODEX140-DHD |
COP54 | ODEX140-COP | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
Missione 50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | Registro di api 3 1/2» | 114 | 95 | ODEX165-DHD |
COP64 | ODEX165-COP | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
Missione 60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | Registro di api 3 1/2» | 114 | 95 | ODEX190-DHD |
COP64 | ODEX190-COP | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
Missione 60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | Registro di api 3 1/2» | 114 | 95 | ODEX240-DHD |
COP84 | ODEX240-COP | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
Missione 80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | Registro di api 4 1/2» | 114 | 95 | ODEX280-SD |
Numa100 | ODEX280-NU |
* il sistema completo comprende il supporto del pezzo, il pezzo eccentrico ed i perni di bloccaggio. Altri stili dello stinco disponibili a richiesta
Il ODS è un sistema eccentrico della perforazione del sovraccarico di due parti destinato per l'installazione simultanea delle intelaiature per sostenere gli stati di terreno instabile.
Il supporto del pezzo è inserito nel martello come un utensile a inserti convenzionale sarebbe.
L'utensile a inserti eccentrico è chiuso nel supporto del pezzo per mezzo di doppia disposizione di perno “di Seloc” che può essere rimossa quando il pezzo deve riaffilare o sostituire.
Il rifornimento di ROSCHEN soltanto ha infilato le intelaiature ma il sistema può anche essere usato con le intelaiature saldate meno costose quando l'intelaiatura è richiesta per essere lasciata nel foro.
Quando il sistema di ODS è stato perforato alla profondità richiesta, il pezzo eccentrico può essere chiuso alla sua posizione concentrica tirando su contro la scarpa per tubi e 180 gradi controrotanti ed al sistema completo ritirati dall'intelaiatura.
A richiesta, è poi possibile da perforare sopra in roccia compatta facendo uso di un utensile a inserti convenzionale di un diametro uguale alla dimensione di sistema.
È importante assicurarsi che uno stabilizzatore delle dimensioni corrette sia posizionato direttamente dietro il martello.
ROSCHEN fabbrica una gamma di supporti del pezzo, pezzi eccentrici, scarpe per tubi e stabilizzatori, per accompagnare i nostri sistemi della perforazione di ODS. Per più dettagli del prodotto, consulti prego i nostri opuscoli tecnici di vendite o contatti le nostre vendite team per assistenza.
