Piattaforma di produzione portatile del pistone di Cummins Engine per la perforazione montagnosa di regione
Modello: Impianto di perforazione di trapano portatile idraulico pieno RSDX-2

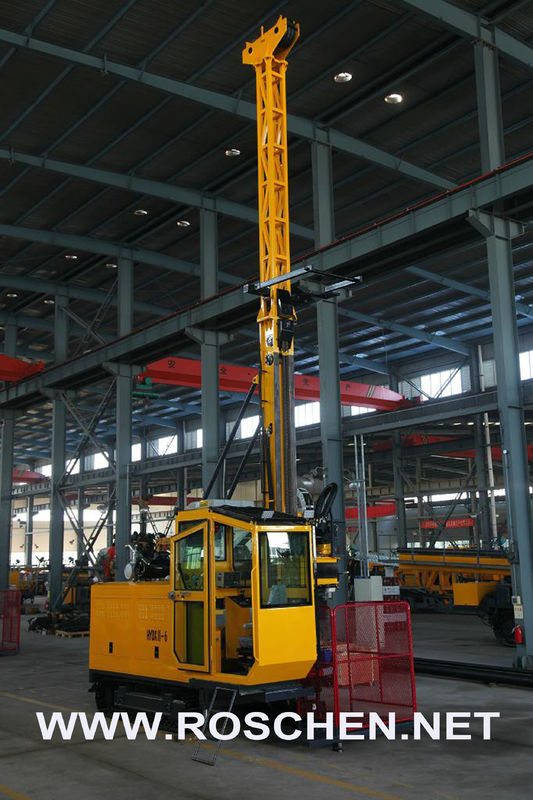

Piattaforma di produzione idraulica RSDX-2
1. Panoramica generale
L'impianto di perforazione di trapano portatile idraulico pieno RSDX-2 è un genere di impianto di perforazione leggero progettato per l'esplorazione geologica nella regione isolata difficile entrare. Questo impianto di perforazione di trapano portatile è pricipalmente adatto a perforazione di diamante con la tecnica di detorsolamento del cavo. L'impianto di perforazione consiste dell'unità motrice diesel, il circuito idraulico, il pannello di controllo, albero e l'argano principale, la linea l'argano, testa del cavo del trapano, alimenta il sistema, il morsetto del piede, ecc. La piattaforma di produzione idraulica RSDX-2 è completamente idraulica per tutta la sua funzione di detorsolamento di superficie. La progettazione di stile di fissione fa l'impianto di perforazione in buon assimilability e in disassemblability, facilitanti il trasporto alla maggior parte delle aree inaccessibili. La struttura robusta più il sistema di controllo esatto assicura l'alta velocità di avanzamento e l'affidabilità eccezionale.
2. Caratteristiche tecniche principali:
1. Modello capo completo del trapano ed idraulico. La rotazione capa del trapano è realizzata con quattro pompe idrauliche guidate da cinque motori diesel; ciò inoltre fa il sistema d'alimentazione del cilindro idraulico realizzare il suo colpo completo che si alimenta sia in più alto che in più a bassa velocità.
2. Con il buon dismantlability. L'impianto di perforazione di trapano portatile è stile adottato di fissione nella progettazione, compreso l'unità motrice, il serbatoio dell'olio idraulico, la piattaforma di manipolazione ed il meccanismo dell'operazione, cioè la sezione di perforazione. Così sono dentro leggeri e possono essere portati da potere animale o di forza lavoro. La piattaforma di produzione idraulica può applicarsi ed eseguita nello spazio stretto per la perforazione del foro a 45°-90° con la più forte adattabilità.
3. Forte adattabilità di tecniche. Oltre alla perforazione di diamante con la linea tecnica di detorsolamento del cavo, questo impianto di perforazione di trapano portatile è nella forte adattabilità di tecniche. La piattaforma di produzione idraulica RSDX-2 è applicabile per la perforazione ed il fabbisogno in foraggio di qualunque altro strato.
3. Caratteristiche tecniche
Modello | Piattaforma di produzione idraulica RSDX-2 | |
Capacità del trapano (m) | Bq | 350 |
NQ | 230 | |
HQ | 120 | |
Potere stimato (di chilowatt)/ | Cinque insiemi dei motori diesel raffreddati ad aria del cilindro del duplex R2V870 | 11/2,500 |
Velocità di rotazione (r/min) del sistema dinamico | Due insiemi dei motori diesel di Yuchai YC2108 | 33/2,400 |
Un insieme del motore diesel di Cummins 4BTA3.9-C100 | 74/2,200 | |
Testa di unità | Gamma di coppia di torsione (nanometro) | 334-930 |
Gamma di velocità (RPM) | 0-900 | |
Meccanismo di alimentazione | Alimentazione del cilindro dell'olio, colpo dell'ascensore (millimetri) | 1700 |
Capacità di sollevamento (KN) | 50 | |
Capacità dell'alimentazione (KN) | 25 | |
Argano principale | Capacità di sollevamento massima (KN) | 18 |
Velocità di sollevamento (m/min) | 84 | |
Lunghezza d'avvolgimento (m) | 30 | |
Diametro di di funi metalliche (millimetri) | φ12 | |
Argano di detorsolamento della corda | Capacità di sollevamento (KN) | 8,4 |
Velocità di sollevamento (m/min) | 90-240 | |
Lunghezza d'avvolgimento (m) | 500 | |
Diametro di di funi metalliche (millimetri) | φ6 | |
Pompa di fango di BW-100A | Dimensione: L×W×H (millimetro) | 3500×1500×1300 |
Max. Weight delle componenti (sistema dinamico escluso) (chilogrammi) | 100 |
