Accessori di perforazione e di estrazione mineraria di impatto del trapano del martello del martello pneumatico del trapano del martello di CIR110A
Nome | Giù loro martello del foro, martello di DTH |
Marca | ROSCHEN |
Campo di applicazione | Apra la perforazione di roccia, ingegneria del tunnel |
Fori la velocità della perforazione (mm/min) | 840 (mm/min) |
Graduano (millimetri) | 110 |
Modello | CIR110A |
Diametro del foro del trapano (millimetri) | 110-120 (millimetro) (millimetri) |
Energia di impatto (MPa) | 0.5-0.7 |
Profondità del foro (m) | 200 m. |
Frequenza di impatto | 840 (hertz) |
Diametro del cappotto | 98mm |

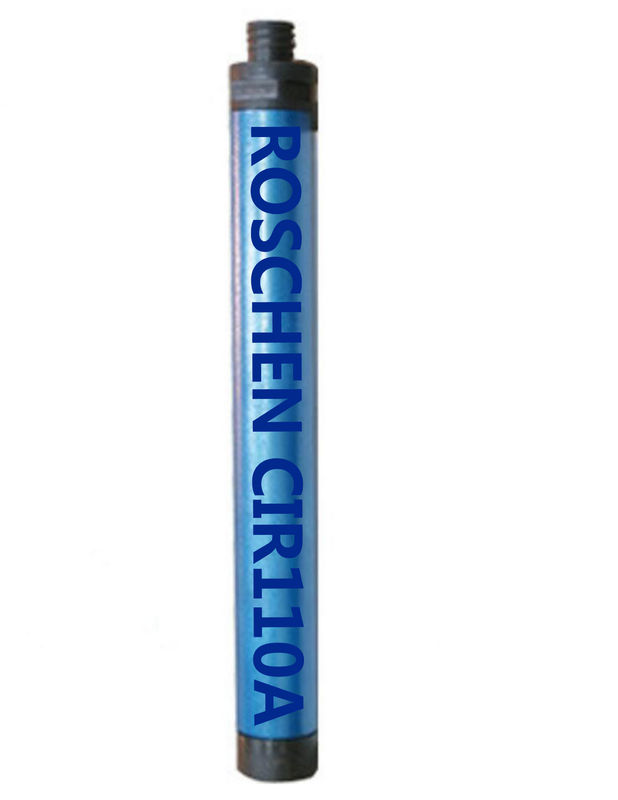

Dettagli del prodotto del martello del martello di CIR110A:
Diametro di perforazione: Φ110--120mm
Diametro del rivestimento: Φ98mm
Lunghezza totale: 838mm
Peso: 36kg
Pressione di esercizio: 0.5-0.7Mpa
Consumo dell'aria: 11m3/min
Frequenza di impatto: 840 volte/min
Dimensioni di specifica del modello del martello del trapano di DTH
Modello | Diametro del luogo di perforazione (millimetro) | Intelaiatura OD (millimetro) | Lunghezza (millimetro) | Peso (chilogrammo) | Pressione del lavoro (MPa) | Consumo dell'aria (m3/min) | Frequenza di impatto (T/min) |
martello di 65A DTH | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2,5 | ≥810 |
martello di 70A DTH | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
martello di 80A DTH | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5,5 | ≥810 |
Un martello di 90 DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
martello di 90A DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
Un martello di 900 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
Un martello di 930 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
martello di 110A DTH | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
Martello di DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
Martello di DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
Martello di DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
Metodi comuni di risoluzione dei problemi del martello di CIR110A DTH
Disfunzione | ragione | Metodo di esclusione |
La dotazione d'aria non urta | 1. Ci sono corpi estranei alla valvola a disco e la valvola di ritenuta è attaccata. | Smonti il conimetro a urto per la pulizia e l'ispezione. |
2. L'olio lubrificante è troppo viscoso per attaccare il pistone. | Apra la valvola di ritenuta, aggiunga una piccola quantità di vampata della benzina o del cherosene e poi sostituisca il lubrificante più sottile. | |
3. Dopo che il tagliente attacca fuori, si romperà al giunto anteriore e non può essere risistemato. | Rimuova il trapano si dirigono verso la manutenzione. | |
4. Morso difficile di lubrificazione, del pistone e del cilindro. | Smantelli e revisione, sostituisca le parti se necessario e migliori gli stati di lubrificazione. | |
5. Installi male o parti mancanti. | Riunisca secondo il diagramma della struttura | |
Shockless | 1. L'anello di gomma è danneggiato, il cuscinetto di regolazione e la guarnizione non è premuta. | Sostituisca il grembiule, aumenti la guarnizione |
2. Usura severa dei pistoni, dei cilindri, ecc. | Sostituisca le parti |
Precauzioni di operazione del conimetro a urto del trapano del martello di CIR110A:
1. Negli stati normali della perforazione di roccia, il conimetro a urto è assistito e pulito e riunito ogni 200 ore dell'operazione. I luoghi di perforazione o la scorificazione del fango è eseguito ogni 100 ore.
2. La lubrificazione del conimetro a urto è raggiunta tramite il dispositivo di lubrificazione sul motore principale. Di conseguenza, è necessario da assicurarsi che il dispositivo di lubrificazione sia riempito di olio prima dell'inizio di ogni spostamento e c'è ancora un'eccedenza prima che lo spostamento seguente cominci. L'olio lubrificante è no. meccanico 20 dell'olio in estate ed olio meccanico di no. 5-10 nell'inverno. Prima che il conimetro a urto sia installato sull'asta di perforazione, la valvola di scarico è azionata per rimuovere i detriti nell'asta di perforazione e per controllare se c'è olio nell'asta di perforazione. Controlli il dispositivo di impatto dopo il collegamento.
3. Il conimetro a urto e l'asta di trivellazione non devono essere invertiti nel foro per impedire gli incidenti. Nel corso della perforazione giù il foro, se volete smettere di perforare, non dovreste fermare immediatamente la dotazione d'aria al conimetro a urto. Dovreste sollevare il trapano e soffiarlo e fermate l'approvvigionamento di gas quando c'è non più roccia e polvere della roccia nel foro. , Poi smetta di girare.
